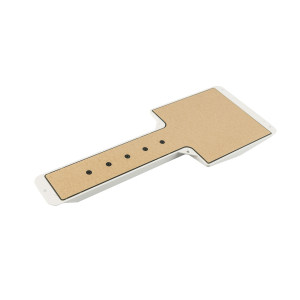

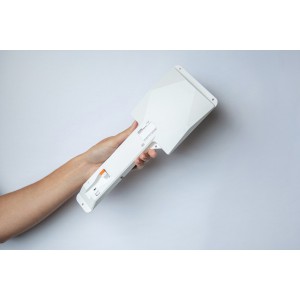

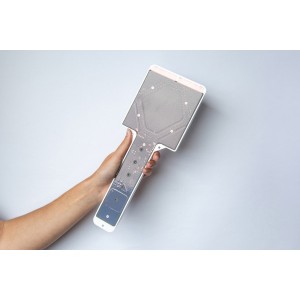

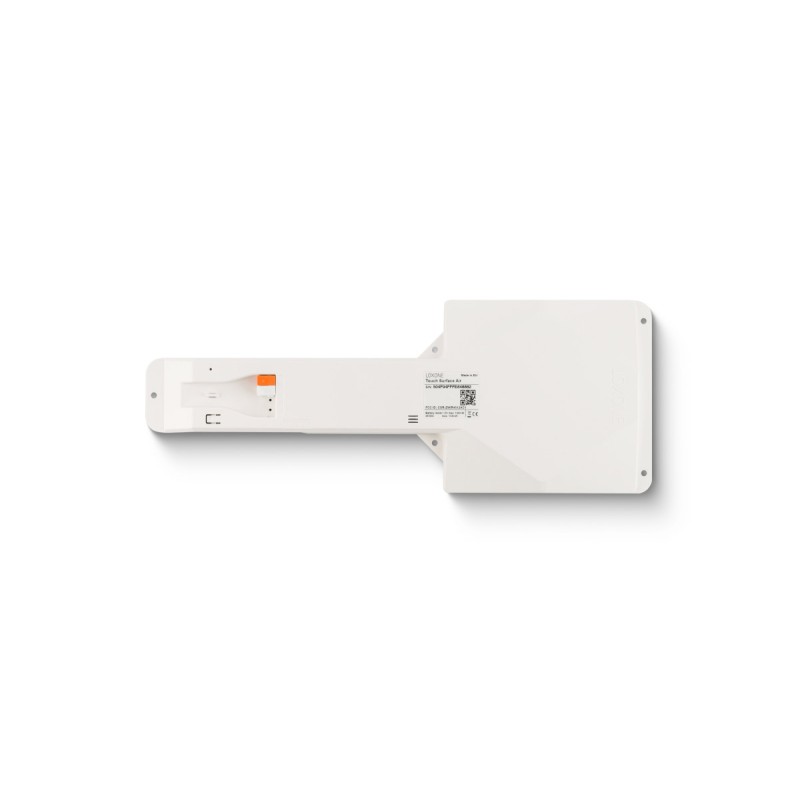

Touch Surface Air

100285
Loxone
Kč5,291
Tax excluded
Kč1,111 Tax
Kč6,402 Tax included
Quantity
413 Items

Product Details
100285
413 Items

Data sheet

Product Characteristics: Colours
White: RAL 9003
Electrical Specifications: Supply voltage
9 … 28 V DC or Loxone Battery Pack
Electrical Specifications: Power consumption
external power supply: typ. 0.067 W, max. 0.133 W ; battery powered: typ. 0.00025 W, max. 0.1 W
Electrical Specifications: Power loss at max. load
0.133 W
Ambient Conditions: Temperature
external power supply: -20 … 70 °C / -4 … 158 °F ; battery powered: -20 … 54 °C / -4 … 129 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Terminal type
DG220B
Connection Terminals: Wire cross-section
0.28 … 0.8 mm² / AWG 23 … 18
Connection Terminals: Stripping length
5 … 6 mm / 0.2 … 0.24”
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
173 g
Weight & Dimensions: Product dimensions
304 x 115 x 18 mm / 12 x 4.53 x 0.71” (L x W x H)
Interfaces: LOXONE Air
868 MHz (SRD Band Europe), 4 channels, max. 15.1 mW e.r.p. ; 915 MHz (ISM Band Region 2), 10 channels, max. 13.2 mW ; internal antenna
Electrical Specifications: Battery Lifetime
up to 2 years
Operating Elements: Click feedback
Yes
Operating Elements: Touch points (6)
capacitive touch detection
Product Characteristics: Surface material
Stone, Wood, Ceramic or Glass – Please note that this product will not work with conductive materials. max. 30mm / 1.18”

Všestranné použití – ať už u vás doma nebo ve firmě

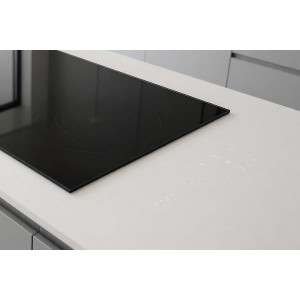

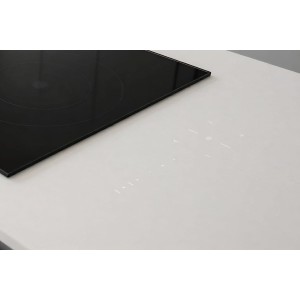

  • Kuchyně: Ať máte ruce mokré nebo špinavé od těsta, můžete pohodlně ovládat osvětlení, stínění, hudbu nebo třeba odsavač par.

    Díky spolupráci se společností Strasser Steine jsme vyvinuli Touch Stone pro použití v kuchyni – dotykové tlačítko, které je integrované přímo do kuchyňské linky.

  • Nábytek: Udělejte ze svého stolu v obýváku ovládací prvek domácnosti. Není to těžké, stačí se dotknout na vhodném místě stolu a můžete ovládat osvětlení, stínění nebo hudbu.
  • Povrchy: Každá plocha, různé materiály, vše může sloužit jako ovládací prvek pro chytrou domácnost. Třeba betonová stěna v salonku nebo keramická dlažba v koupelně.
  • Buďte kreativní: Neexistují (téměř) žádné hranice použití našeho Touch Surface. Buďte kreativní a ovládejte svůj inteligentní domov kdekoli chcete.
Datasheet

Electrical Specifications

Supply voltage 9 … 28 V DC or Loxone Battery Pack
Power consumption external power supply: typ. 0.067 W, max. 0.133 W
battery powered: typ. 0.00025 W, max. 0.1 W
Power loss at max. load 0.133 W
Battery Lifetime up to 2 years

Interfaces

LOXONE Air 868 MHz (SRD Band Europe), 4 channels, max. 15.1 mW e.r.p.
915 MHz (ISM Band Region 2), 10 channels, max. 13.2 mW
internal antenna

Operating Elements

Touch points (6) capacitive touch detection
Click feedback Yes

Ambient Conditions

Temperature external power supply: -20 … 70 °C / -4 … 158 °F
battery powered: -20 … 54 °C / -4 … 129 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type DG220B
Wire cross-section 0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 5 … 6 mm / 0.2 … 0.24”
Temperature resistance -40 … 105 °C / -40 … 221 °F

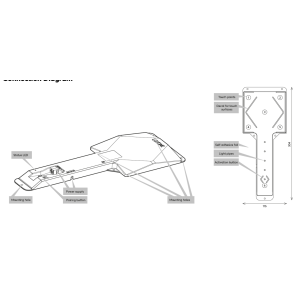

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours White: RAL 9003
Finish Matte
Surface material Stone, Wood, Ceramic or Glass – Please note that this product will not work with conductive materials. max. 30mm / 1.18”

Weight & Dimensions

Net weight 173 g
Total weight 288 g
Product dimensions 304 x 115 x 18 mm / 12 x 4.53 x 0.71” (L x W x H)

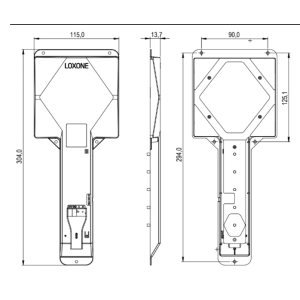

Product dimensions drawing Product dimensions drawing
Pack size 340 x 155 x 30 mm / 13.39 x 6.10 x 1.18” (L x W x H)
Položka Množství

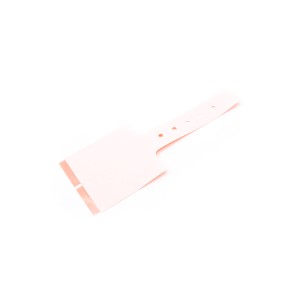

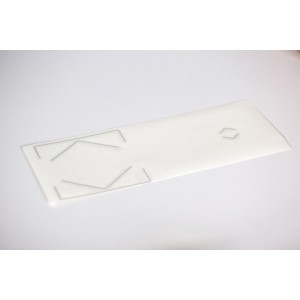

Samolepka na dotykovou plochu Classic 1

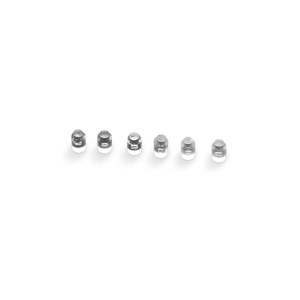

Světlovody 6
Pokyny pro světlovody 1
Příbalový leták 1
Comments (0)
Grade
No customer reviews for the moment.
16 other products in the same category:
Hlavice Tree

Reference: 100602

Brand: Loxone

Hlavice Tree

(0)
Kč2,123 tax excl.
Kč446 Tax
Kč2,568 tax incl.
More Hlavice Tree
In stock
In stock: 32350
AC Control Tree for Mitsubishi Heavy Industries

Reference: 100599

AC Control Tree for Mitsubishi Heavy Industries

(0)
Poznámka: Pro každou klimatizaci je potřeba jeden AC Control.Rozsah dostupných funkcí závisí na typu klimatizace.Vše ovládáte centrálně přes LOXONE — samostatný dálkový ovladač už nepotřebujete.
Kč4,545 tax excl.
Kč955 Tax
Kč5,500 tax incl.
More AC Control Tree for Mitsubishi Heavy Industries
In stock
In stock: 97
Plochý protiplech pro rám z ocelového profilu 270 × 24 × 3 mm pro Door Lock Air Inductive

Reference: 100788

Brand: Loxone

Plochý protiplech pro rám z ocelového profilu 270 × 24 × 3 mm pro Door Lock Air Inductive

(0)
Poznámka:Protiplech se instaluje do zárubně a vyžaduje napájení 12–24 V DC. Pro optimální přenos energie musí být značky na straně vysílače a přijímače přesně zarovnané. Mezi zámkem a protiplechem je také třeba dodržet mezeru 2–3 mm.
Kč3,000 tax excl.
Kč630 Tax
Kč3,630 tax incl.
More Plochý protiplech pro rám z ocelového profilu 270 × 24 × 3 mm pro Door Lock Air Inductive
In stock
In stock: 25
CT Elektroměr 40 mA Tree

Reference: 100694

Brand: Loxone

CT Elektroměr 40 mA Tree

(0)
Příslušenství:100680 - 40mA Current Transformers 100A 16mm100681 - 40mA Current Transformers 25A 10mm
Kč3,730 tax excl.
Kč783 Tax
Kč4,513 tax incl.
More CT Elektroměr 40 mA Tree
In stock
In stock: 3542
You might also like

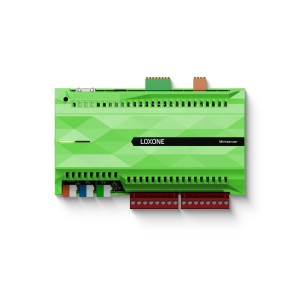

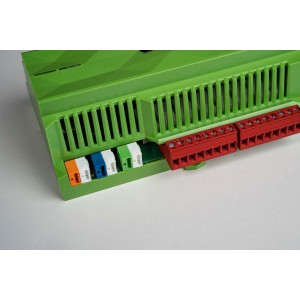

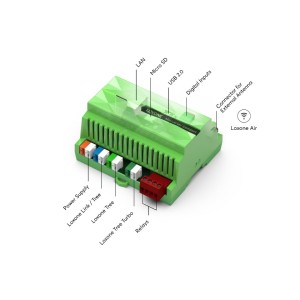

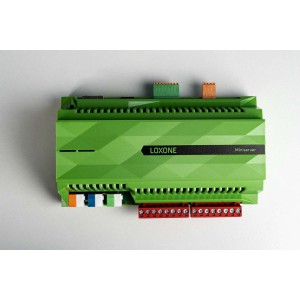

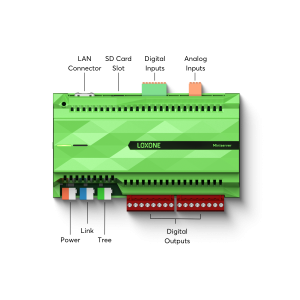

Miniserver
