Data sheet
Miniserver je mozkem každé instalace LOXONE. Ukážeme vám, jaké jsou rozdíly mezi Miniservery, který Miniserver je vhodný pro jaký účel a jak funguje počáteční konfigurace.

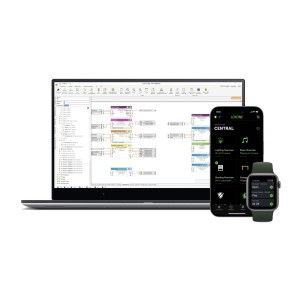

Nejvýkonnější software pro projekty automatizace v domácnostech i budovách. V ceně!
U LOXONE jsou vaše data vždy tam, kam patří: ve vašem Miniserveru. Tam jsou vaše data zpracovávaná. Nedostanou se ven a nedochází k žádné synchonizaci s cloudem. I webové rozhraní funguje přímo v Miniserveru.
Držíme se jasné zásady: Váš projekt, vaše data. Toto právo chráníme na 100 %.
Vzdálený přístup přes Remote Connect
Se speciálně vyvinutou službou Remote Connect se můžete kdykoli a odkudkoli spolehlivě a bezpečně připojit s systému řízení vaší budovy. Plně bez cloudu a třetích stran. Díky skutečnému end-to-end šifrování nejsou vaše data viditelná na internetu.
Číslo položky | 100335 | 100512 | 100336 |
Místo montáže | DIN lišta | DIN lišta | Kdekoli |
Požadavek na prostor | 9 pozic | 6 pozic | 90 x 90 x 120 mm |
LOXONE Air | ✔ rozšiřitelné | ✔ | ✔ |
LOXONE Tree | ✔ | ✔ | ✔ rozšiřitelné |
LOXONE Link | ✔ | ✔ | ✔ |
Realizace audia | ✔ rozšiřitelné | ✔ | ✔ rozšiřitelné |
Rozhraní LAN | ✔ | ✔ | ✔ |
Digitální vstupy | 8 (rozšiřitelné) | 4 (rozšiřitelné) | ✔ rozšiřitelné |
Analogové vstupy | 4 (rozšiřitelné) | ✔ rozšiřitelné | ✔ rozšiřitelné |
Digitální výstupy | 8 (rozšiřitelné) | 2 (rozšiřitelné) | ✔ rozšiřitelné |
Rozšiřitelné o Extensiony | ✔ | ✔ | ✔ |
Informace o datech v souladu s EU Data Act:

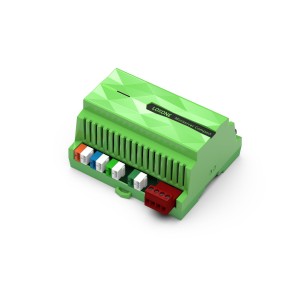

LOXONE Miniserver Compact je propojený produkt ve smyslu nařízení (EU) 2023/2854 (Data Act). V základním nastavení nejsou žádná data odesílána společnosti LOXONE ani třetím stranám. Veškerá data zařízení jsou zpracovávána a ukládána lokálně v Miniserveru. Jakmile si uživatel nakonfiguruje vlastní funkce, může všechna generovaná data získat prostřednictvím otevřeně dokumentovaného rozhraní LOXONE API ve strukturované, strojově čitelné podobě a podle potřeby je dále využívat. Společnost LOXONE neprovádí žádný automatický ani skrytý sběr dat.
| Power Supply | 10 … 30VDC (Relays work above 19.2V) |
|---|---|
| Power consumption | typ. 2.4W, max. 4.3W |
| Power loss at max. load | 8.4W |
| Max. inrush current | 24 A |
| Digital Inputs |
4 digital inputs: logic 0: 0 ... 2.2V undefined: 2.3 ... 4.9V logic 1: 5 ... 24V Ri=45kΩ useable as frequency counter: frequency: 1 ... 500Hz min. pulse width: 2ms accuracy: +/- 1Hz |
|---|---|
| Relay Outputs |
2 digital relay outputs, dry contact 250VAC 16A* at cosᵠ =1 or 30VDC 16A* *Load > 12A: 2.5mm² / AWG12 |
| Power reserve of internal clock | 64 hours |
| LOXONE Link | Switchable to Tree in software: up to 30 Extensions or 50 Tree devices, max. 500m |
|---|---|
| LOXONE Tree | up to 50 Tree devices, max. 500m |
| LOXONE Tree Turbo | up to 10 Tree Turbo devices, max. 150 m |
| LOXONE Air |
up to 128 Air devices 868MHz (SRD Band Europe), 4 channels, max. 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 channels, max. 13.2mW Compatible LOXONE antennas: SMA Stub Antenna 868 MHz (000200) SMA Rod Antenna 4dBi 868MHz (200151) SMA Antenna 868 MHz (200048) |
| Ethernet |
100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP |
| USB | USB 2.0: Type A, max. 500mA |
| Temperature | 0 ... 50 °C / 32 ... 122 °F |
|---|---|
| Humidity | max. 95 % RH (non-condensing) |
| Streaming | AirPlay 2, Spotify, TuneIn, internet streaming services, NAS |
|---|---|
| Compatible USB Drives |
USB Flash drives: FAT32/NTFS, single partition, max. 2TB USB Harddrives: FAT32/NTFS, single partition, max. 2TB, max. 500mA power consumption |
| Audio-filestypes Sample rate | MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG up to 192kHz |

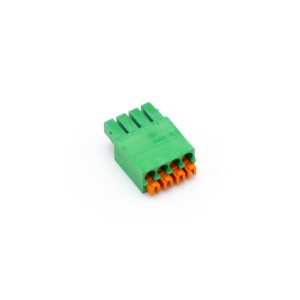

| Terminal type |
DC Supply, Link, Tree, Tree Turbo: DG220B; copper/aluminium, solid wire only Digital Inputs: FMC 0.5; copper/aluminium, solid wire only Relay Outputs: MSTB 2.5 HC |
|---|---|
| Wire cross-section |
DC Supply, Link, Tree, Tree Turbo: 0.28 … 0.8mm² AWG23 … 18 Digital Inputs: 0.14 ... 0.5mm² AWG26 ... 20 Relay Outputs: 0.2 … 2.5mm² / AWG24 … 12 Load > 12A: 2.5mm² / AWG12 |
| Stripping length |
DC Supply, Link, Tree, Tree Turbo: 5 … 6mm 0.2 … 0.24" Digital Inputs: 7mm / 0.28" Relay Outputs: 7mm / 0.28" |
| Tightening torque |
DC Supply, Link, Tree, Tree Turbo: - Digital Inputs: - Relay Outputs: 0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft |
| Temperature resistance |
DC Supply, Link, Tree, Tree Turbo: -40 … 105°C / -40 … 221°F Digital Inputs: -40 ... 70 °C / -40 ... 158°F Relay Outputs: -40 ... 70 °C / -40 ... 158°F |

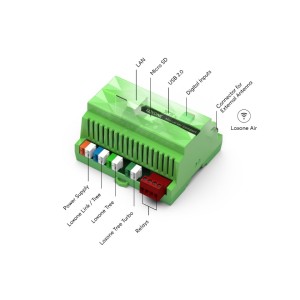

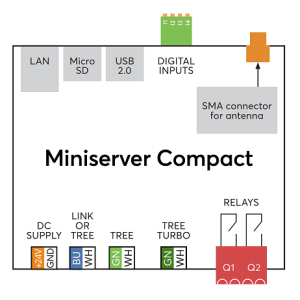

| Connection Diagram |
|
|---|
| Mounting type | DIN rail according to EN 50022, 35 mm |
|---|---|
| Colours | Green: RAL 6018 |
| Finish | Matte |
| Net weight | 170 g |
|---|---|
| Total weight | 220 g |
| Product dimensions | 106.4x88x59mm / 4.19x3.46x2.32” (LxWxH), 6 division units |

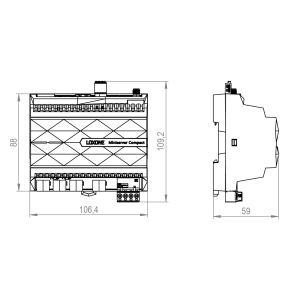

| Product dimensions drawing |
|
| Pack size | 122x116x63 / 4.80x4.57x2.48” (LxWxH) |
| Operation | Type 1 (UL 60730-1, CSA E 60730-1) |
|---|---|
| Rated impulse voltage for digital output | 4 kV (UL60730-1, max. Altitude 2000m) |
| Degree of pollution | 2 |
| Software class | A |
| Certifications |
UL 60730-1 CSA E60730-1 IEC 60730-1 |
| Položka | Množství |
|---|---|
| 120ohmový odpor | 1 |

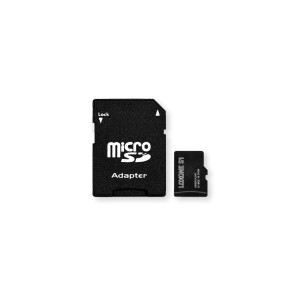

| SD karta (v slotu) | 1 |
| IDC Tool (pro krimpování Hlavic Tree a Air) | 1 |
| Samolepka LOXONE | 1 |
| Příbalový leták | 1 |
