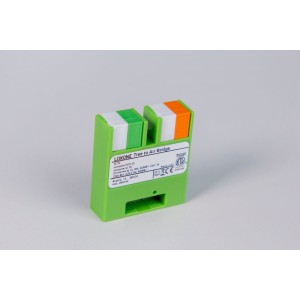

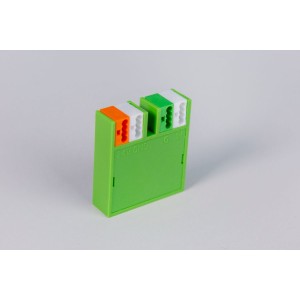

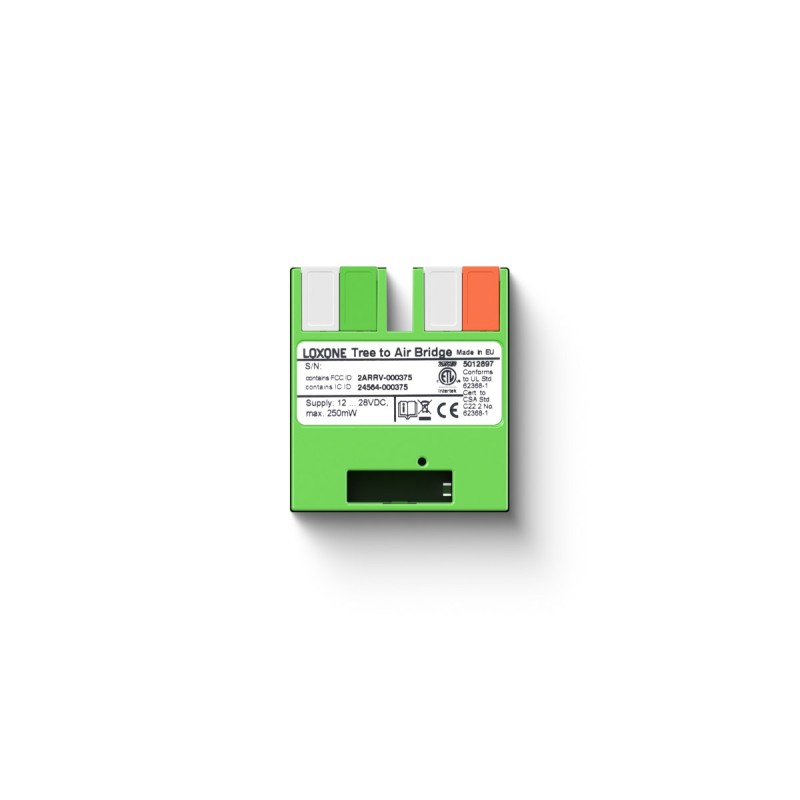

Využijte Tree to Air Bridge decentralizovaně v rozlehlých komerčních projektech pro plošné pokrytí LOXONE Air. Nebo rozšiřte stávající Tree instalaci o bezdrátovou technologii. Tree to Air Bridge lze navíc snadno a flexibilně namontovat do kterékoliv podomítkové krabice s Tree připojením.
Air Base Extension Položka č. 100114 | Tree to Air Bridge Položka č. 100451 | |
Instalace | Distribuce | Pole / krabice pod omítku |
Zařízení Air | 128 | až 128 |
Připojení | Link | Tree |
| Supply voltage | 12 … 28 VDC |
|---|---|
| Power consumption | typ. 0.17 W, max. 0.25 W |
| Power loss at max. load | max. 0.25W |

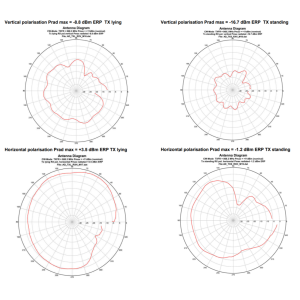

| Radiation pattern |
|
|---|
| Temperature | -40 … 70°C / -40 … 158°F |
|---|---|
| Humidity | max. 95% r.H. (non condensing) |
| LOXONE Tree | connection with LOXONE Miniserver / Tree Extension |
|---|---|
| LOXONE Air |
868MHz (SRD Band Europe), 4 channels available max. Power 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 channels available max. Power 13.2mW |
| Wire cross-section | 0.25 … 0.8 mm² / AWG 23 … 18 |
|---|---|
| Stripping length | 5 mm / 0.2” |
| Temperature resistance | -40 … 105°C / -40 … 221°F |

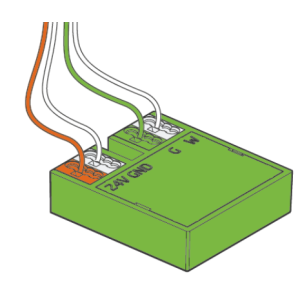

| Connection Diagram |
|
|---|
| Colours | Green: RAL 6018 |
|---|---|
| Finish | Matte |
| Net weight | 63g |
|---|---|
| Total weight | 74 g |
| Product dimensions | 38.3 x 34.3 x 10.5 mm / 1.50 x 1.35 x 0.41” (L x W x H) |

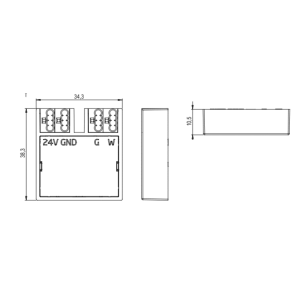

| Product dimensions drawing |
|
| Pack size | 79 x 79 x 41 mm / 3.11 x 3.11 x 1.61” (L x W x H) |
| Safety class | IP20 |
|---|
| Položka | Množství |
|---|---|
| Příbalový leták | 1 |
