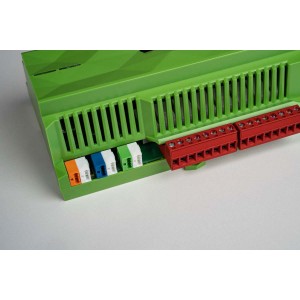

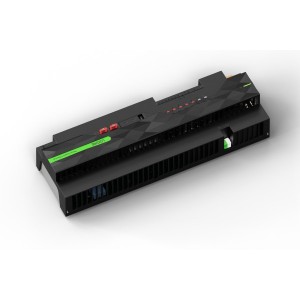

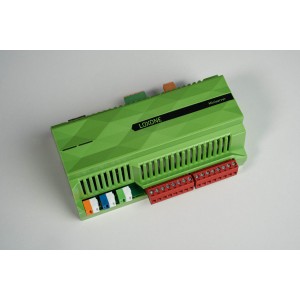

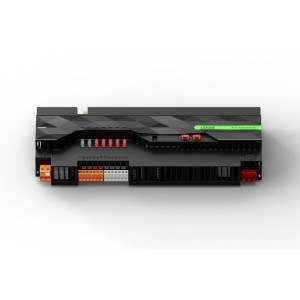

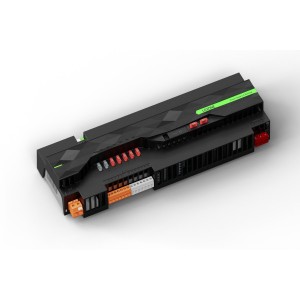

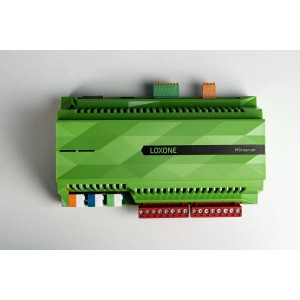

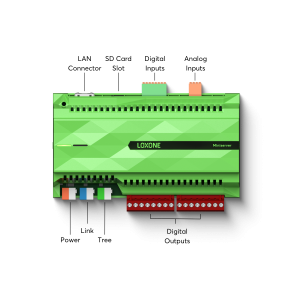

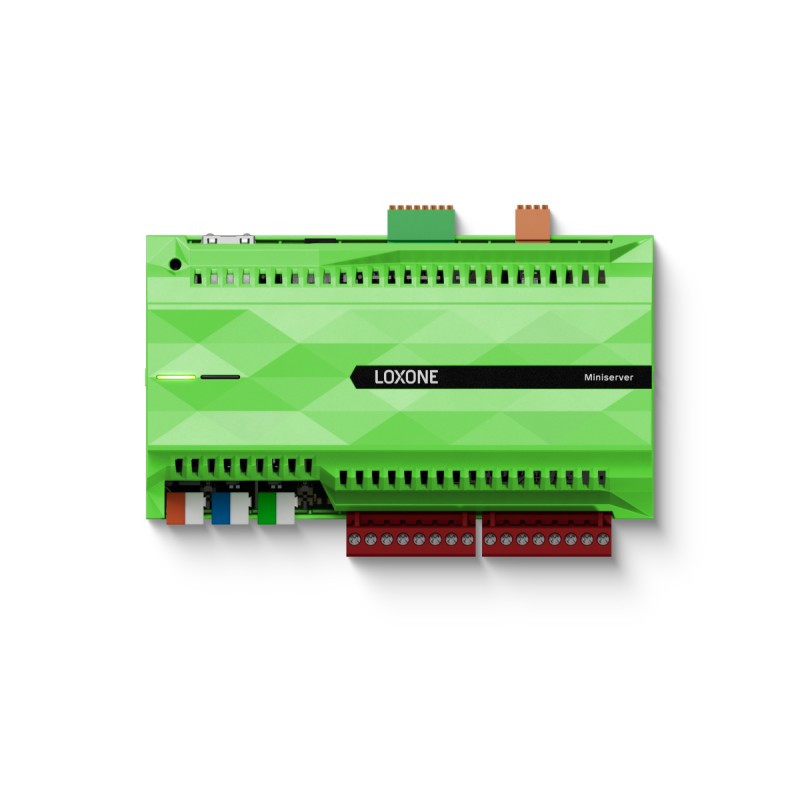

Miniserver je mozkem každé instalace LOXONE. Ukážeme vám, jaké jsou rozdíly mezi Miniservery, který Miniserver je vhodný pro jaký účel a jak funguje počáteční konfigurace.

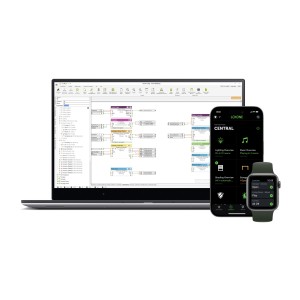

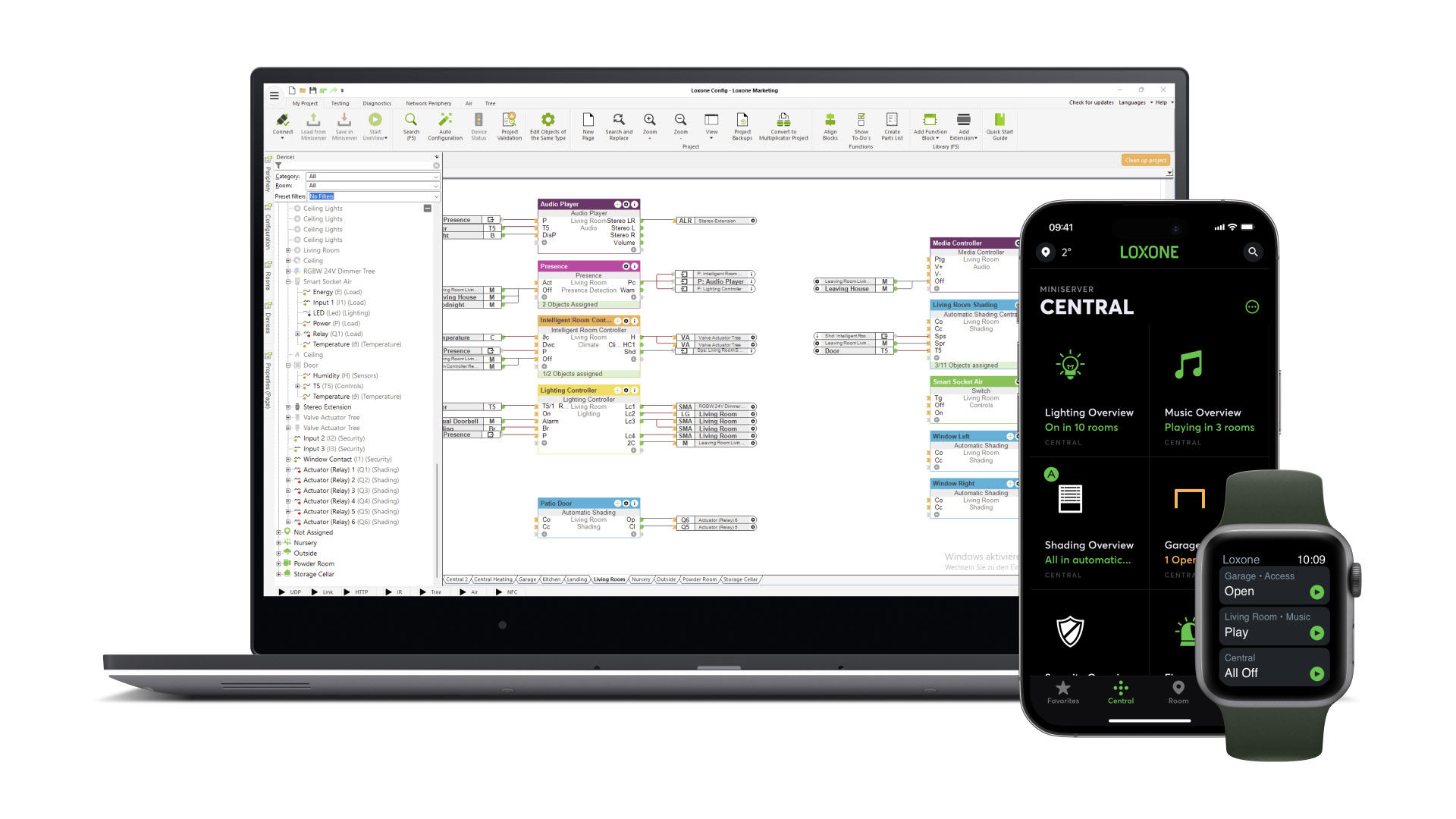

Nejvýkonnější software pro projekty automatizace v domácnostech i budovách. V ceně!

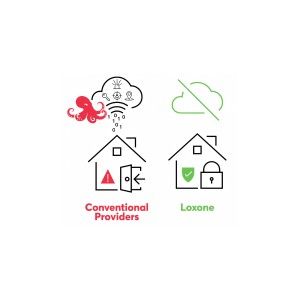

U LOXONE jsou vaše data vždy tam, kam patří: ve vašem Miniserveru. Tam jsou vaše data zpracovávaná. Nedostanou se ven a nedochází k žádné synchonizaci s cloudem. I webové rozhraní funguje přímo v Miniserveru.
Držíme se jasné zásady: Váš projekt, vaše data. Toto právo chráníme na 100 %.
Vzdálený přístup přes Remote Connect
Se speciálně vyvinutou službou Remote Connect se můžete kdykoli a odkudkoli spolehlivě a bezpečně připojit s systému řízení vaší budovy. Plně bez cloudu a třetích stran. Díky skutečnému end-to-end šifrování nejsou vaše data viditelná na internetu.
Číslo položky | 100335 | 100512 | 100336 |
Místo montáže | DIN lišta | DIN lišta | Kdekoli |
Požadavek na prostor | 9 pozic | 6 pozic | 90 x 90 x 120 mm |
LOXONE Air | ✔ rozšiřitelné | ✔ | ✔ |
LOXONE Tree | ✔ | ✔ | ✔ rozšiřitelné |
LOXONE Link | ✔ | ✔ | ✔ |
Realizace audia | ✔ rozšiřitelné | ✔ | ✔ rozšiřitelné |
Rozhraní LAN | ✔ | ✔ | ✔ |
Digitální vstupy | 8 (rozšiřitelné) | 4 (rozšiřitelné) | ✔ rozšiřitelné |
Analogové vstupy | 4 (rozšiřitelné) | ✔ rozšiřitelné | ✔ rozšiřitelné |
Digitální výstupy | 8 (rozšiřitelné) | 2 (rozšiřitelné) | ✔ rozšiřitelné |
Rozšiřitelné o Extensiony | ✔ | ✔ | ✔ |
Informace o datech v souladu s EU Data Act:
LOXONE Miniserver je propojený produkt ve smyslu nařízení (EU) 2023/2854 (Data Act). V základním nastavení nejsou žádná data odesílána společnosti LOXONE ani třetím stranám. Veškerá data zařízení jsou zpracovávána a ukládána lokálně v Miniserveru. Jakmile si uživatel nakonfiguruje vlastní funkce, může všechna generovaná data získat prostřednictvím otevřeně dokumentovaného rozhraní LOXONE API ve strukturované, strojově čitelné podobě a podle potřeby je dále využívat. Společnost LOXONE neprovádí žádný automatický ani skrytý sběr dat.
| Supply voltage | 19.2 … 30 VDC |
|---|---|
| Power consumption | typ. 1.85 W, max. 3 W |
| Power loss at max. load | 6.7 W |
| Max. inrush current | 15 A |
| Digital Inputs |
8 digital inputs logic 0: 0 ... 4.5VDC undefined: 4.5 ... 6VDC logic 1: 6 ... 24VDC (Ri=45kOhm) useable as frequency counter: frequency: 1 ... 250Hz min. pulse width 2ms accuracy: +/- 1Hz |
| Analogue Inputs |
4 analogue inputs 0 ... 10VDC, resolution 12 Bit when used as digital inputs: logic 0: 0 ... 0.8VDC undefined: 0.9 ... 1.5VDC logic 1: 1.6 ... 24VDC (Ri=11kOhm) |
| Outputs |
8 digital outputs (relays), dry contact 250VAC 10A* at cosᵠ =1 or 30VDC 10A* |
| Power reserve of internal clock | 64 hours |
| Temperature | 0 ... 50 °C / 32 ... 122 °F |
|---|---|
| Humidity | max. 95 % RH (non-condensing) |
| LOXONE Link | Connection with up to 30 Extensions |
|---|---|
| LOXONE Tree | connection with up to 50 Tree devices |
| Ethernet |
100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP |
| Wire cross-section |
Power Supply, LOXONE Link, LOXONE Tree Digital & Analogue Inputs Digital Outputs 0.25 … 0.8mm² / AWG23 … 18 0.14 ... 0.5mm² / AWG26 ... 20 0.05 … 2.5mm² / AWG30 …12 |
|---|---|
| Stripping length |
Power Supply, LOXONE Link, LOXONE Tree Digital & Analogue Inputs Digital Outputs 5mm / 0.2" 7mm / 0.28" 6 … 7.5mm / 0.24 … 0.30” |
| Tightening torque |
Power Supply, LOXONE Link, LOXONE Tree Digital & Analogue Inputs Digital Outputs - - 0.5 ... 0.6N·m / 0.37 ... 0.44 lbf·ft |
| Temperature resistance |
Power Supply, LOXONE Link, LOXONE Tree Digital & Analogue Inputs Digital Outputs -40 … 105°C / -40 … 221°F -40 ... 70 °C / -40 ... 158°F min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL |

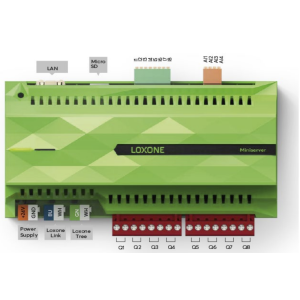

| Connection Diagram |
|
|---|
| Mounting type | DIN rail according to EN 50022, 35 mm |
|---|---|
| Colours | Green: RAL 6018 |
| Finish | Matte |
| Net weight | 327g |
|---|---|
| Total weight | 372 g |
| Product dimensions | 157x88x57mm / 6.18x3.46x2.24” (LxWxH), 9 division units |

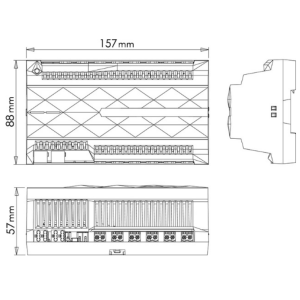

| Product dimensions drawing |
|
| Pack size | 180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H) |
| Safety class | IP20 |
|---|---|
| Operation | Type 1 (UL 60730-1, CSA E 60730-1) |
| Rated impulse voltage for digital output | 2.5 kV (UL 60730-1, max. altitude 2000 m) |
| Degree of pollution | 2 |
| Software class | A |

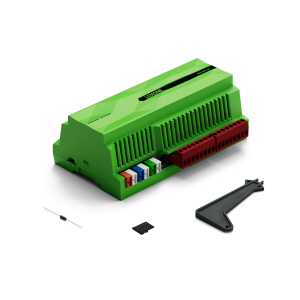

| Položka | Množství |
|---|---|
| Zakončovací rezistor 120 ohmů pro sběrnici Link | 1 |

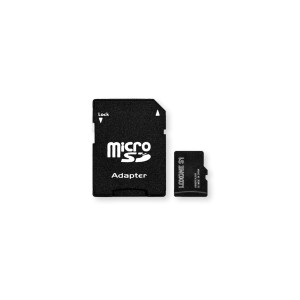

| Micro SD karta 8 GB průmyslové kvality (doporučujeme používat pouze SD karty od LOXONE) | 1 |
| IDC Tool (pro krimpování Hlavic Tree a Air) | 1 |
| Samolepka LOXONE | 1 |
| Příbalový leták | 1 |
