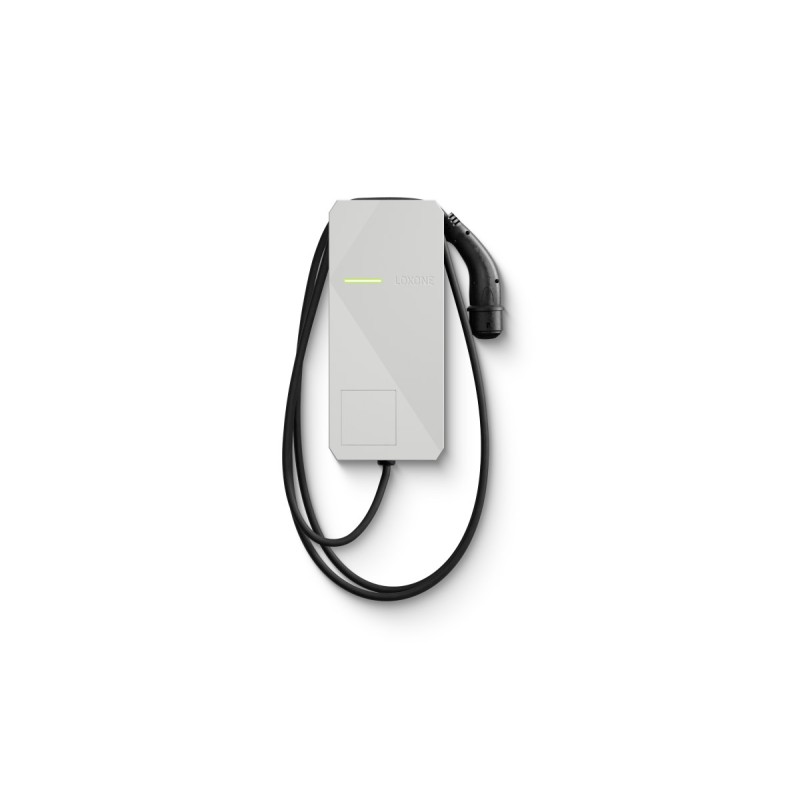

Wallbox 7,4kW 32A Tree
  • Wallbox 7,4kW 32A Tree
  • Wallbox 7,4kW 32A Tree
  • Wallbox 7,4kW 32A Tree
  • Wallbox 7,4kW 32A Tree
  • Wallbox 7,4kW 32A Tree

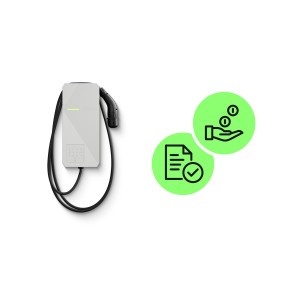

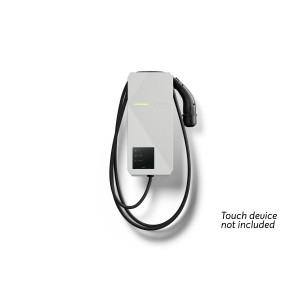

Wallbox 7,4kW 32A Tree

100535
Loxone
Kč16,900
Tax excluded
Kč3,549 Tax
Kč20,449 Tax included
Quantity
44 Items

Product Details
100535
44 Items

Řešení nabíjení, které odpovídá na všechny potřeby

Nakupujte, když je levno
Nakupujte, když je levno

Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.

Příklad (4 hodiny nabíjení – 44 kWh):

  • 7,89 CZK od 17–21 hodin
  • 15,18 CZK od 01–05 hodin

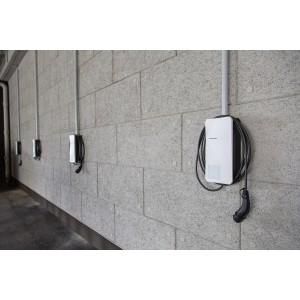

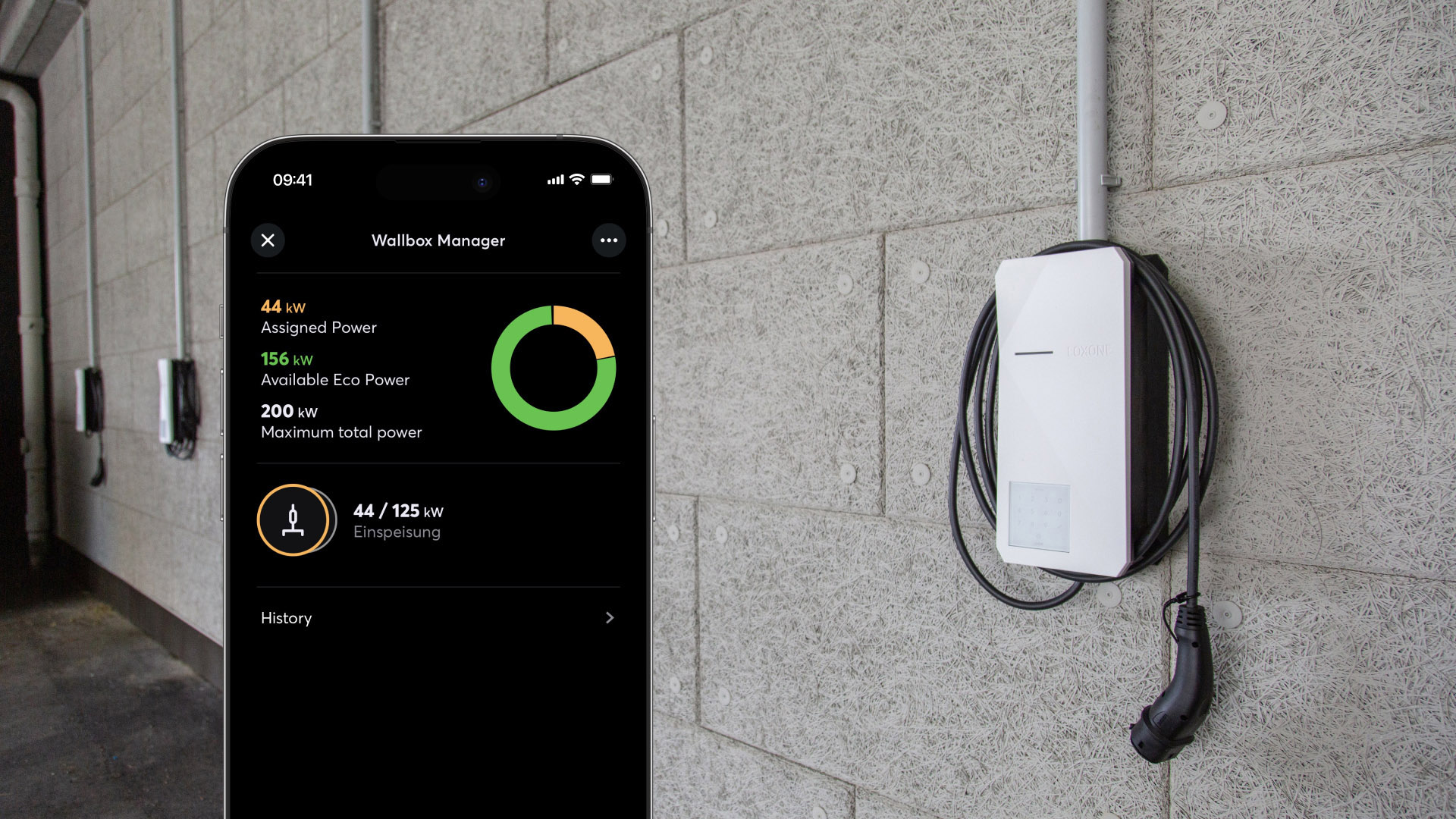

Podpora vozových parků
Podpora vozových parků

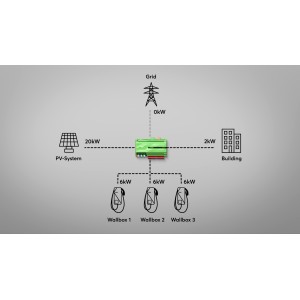

  • Blok Wallbox Manager rozděluje napájení do více Wallboxů tak, aby byly chráněny pojistky.
  • Priority – Nabíjení co nejrychleji.
  • Eco – Spravedlivě rozděluje energii do více wallboxů.
Přizpůsobení na míru s možností rozšíření

Díky integrované DIN liště a rozhraní Modbus nebo Tree lze integrovat další komponenty pro další funkce:

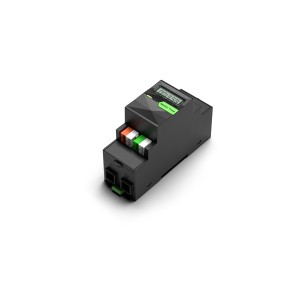

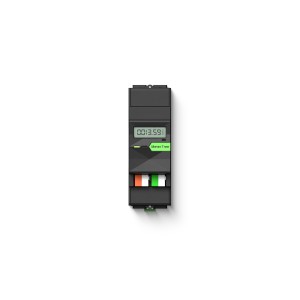

  • 3-fázový elektroměr: Pro účtování a statistiky.

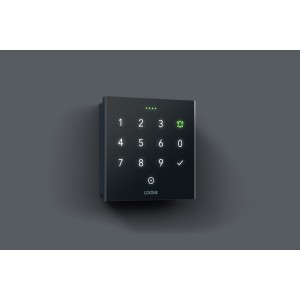

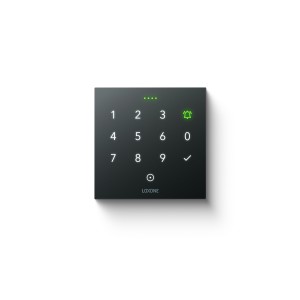

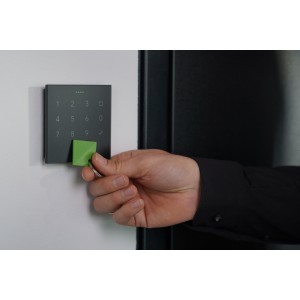

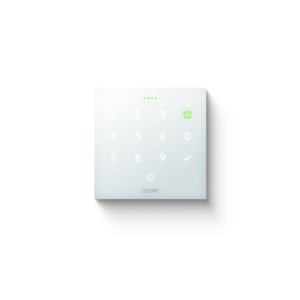

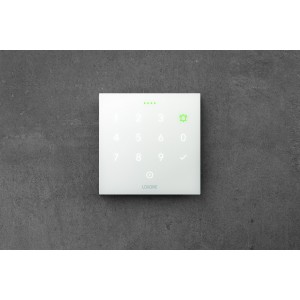

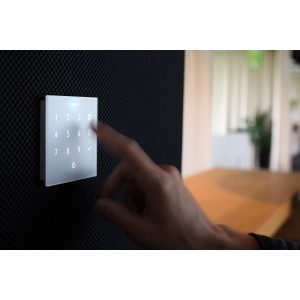

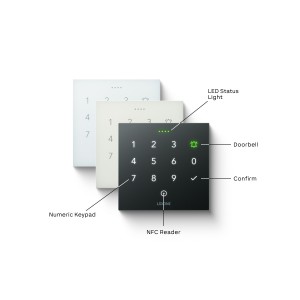

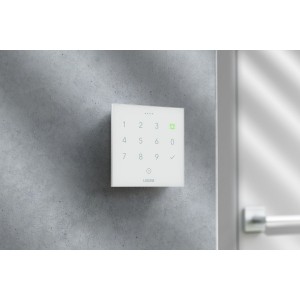

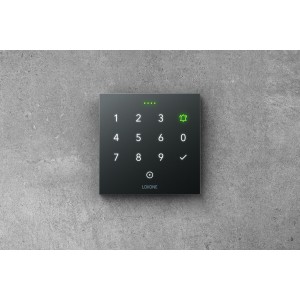

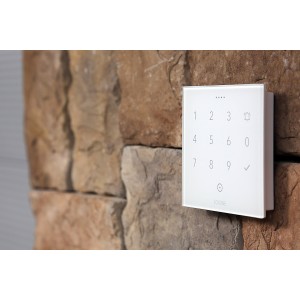

  • NFC Code Touch: Pro aktivaci nabíjení pomocí NFC tagu nebo kódu.
  • Touch Pure Flex: Pro individuální ovládání nebo pro výběr režimu nabíjení.
  • Touch Pure: Pro ovládání garážových vrat, osvětlení, audia…

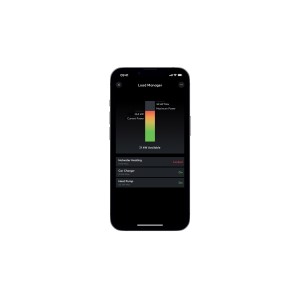

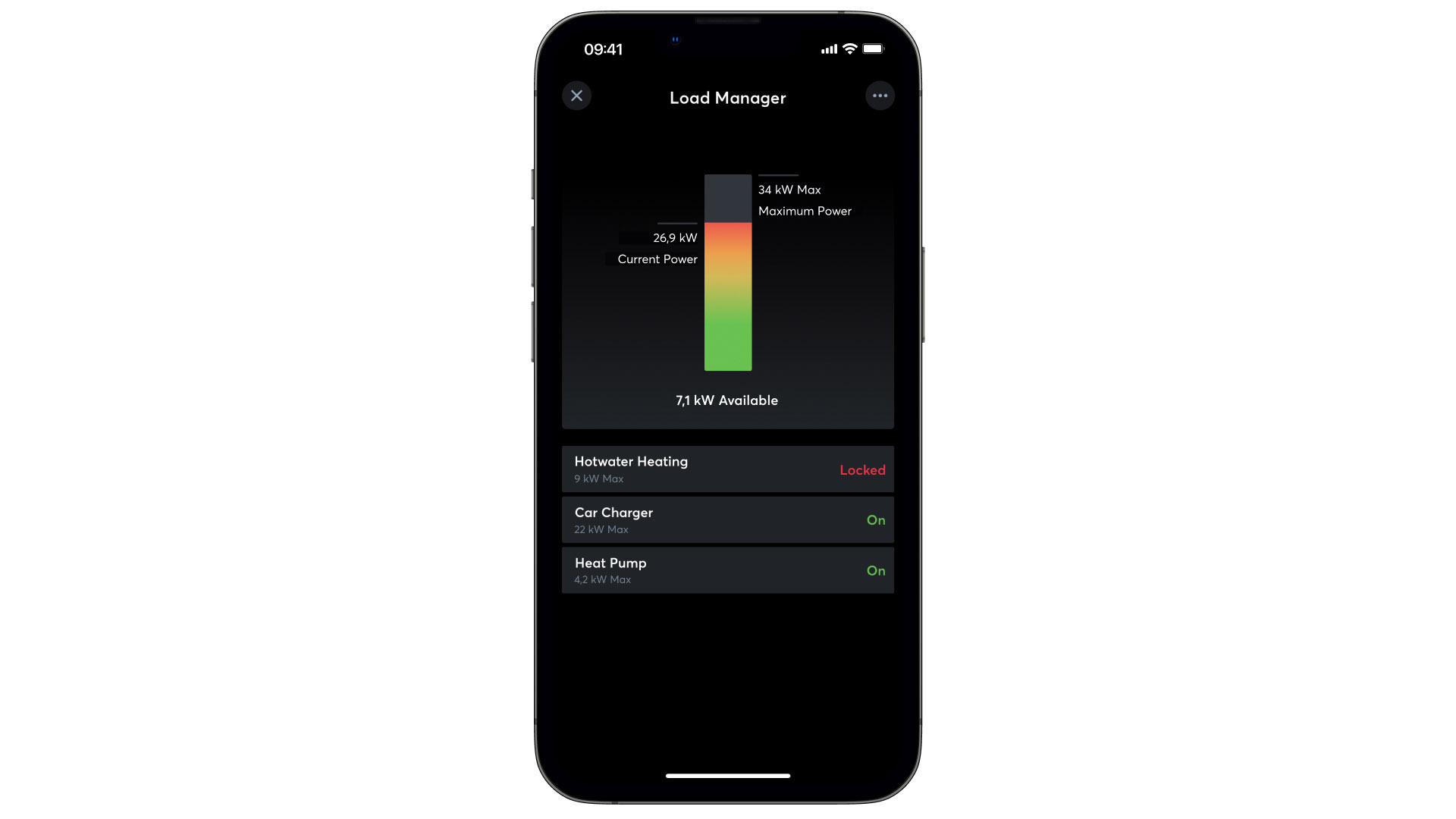

Včetně řízení zátěže
Včetně řízení zátěže

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.

  • Jakmile hrozí přetížení, dojde k automatickému snížení výkonu nebo úplnému vypnutí spotřebičů, například Wallboxu.

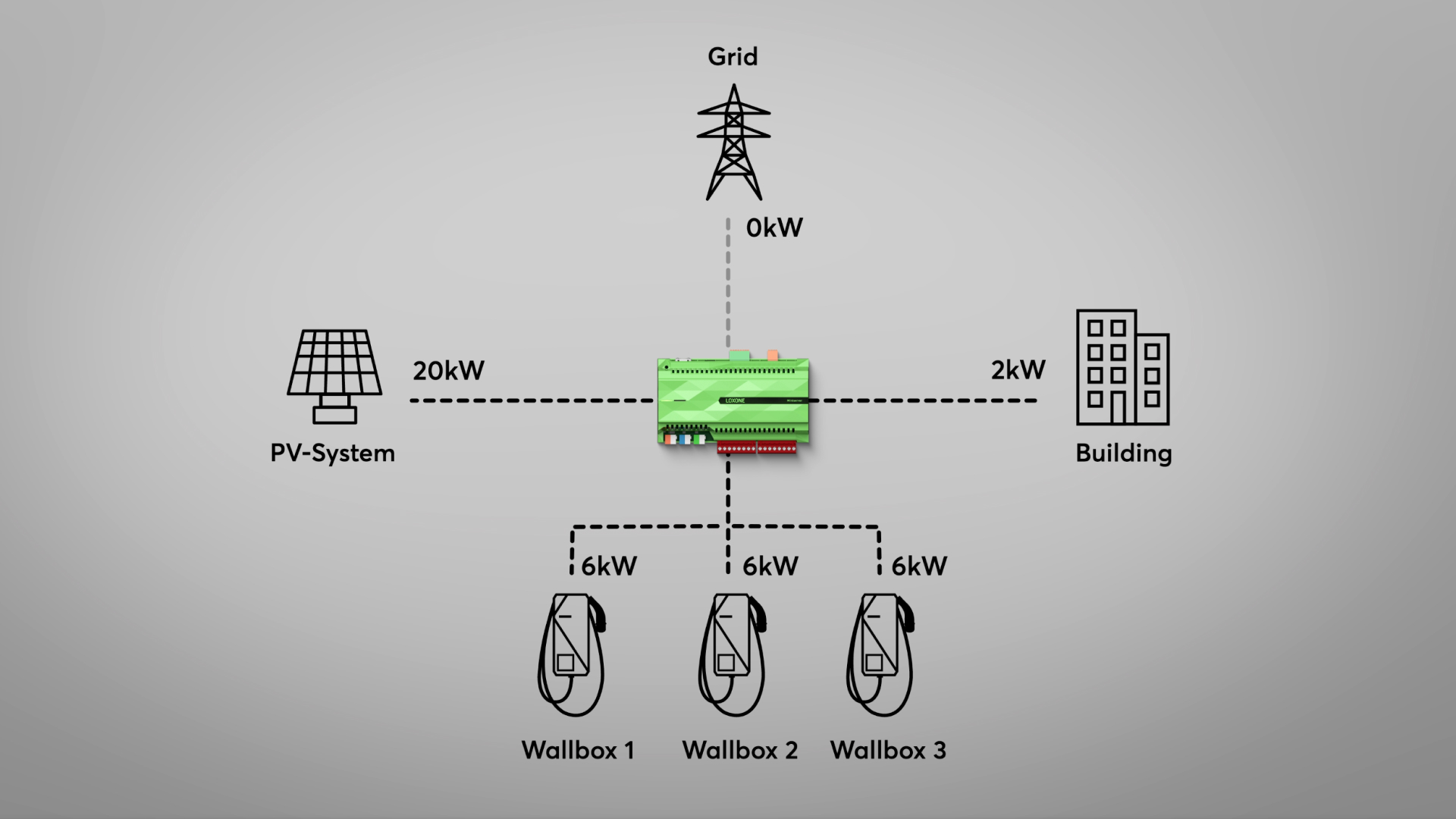

Bezplatné nabíjení
Bezplatné nabíjení

Díky automatickému přepínání z jednofázového na třífázové nabíjení může být Wallbox aktivován už od 1,38 kW a dokonale tak využít přebytky z fotovoltaiky. Bez ohledu na to, zda máte jednu nebo více nabíjecích stanic – přebytek energie je vždy maximálně zužitkován.

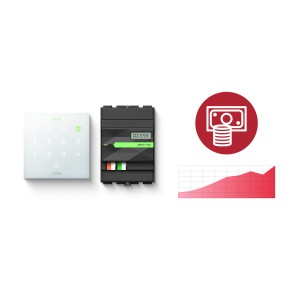

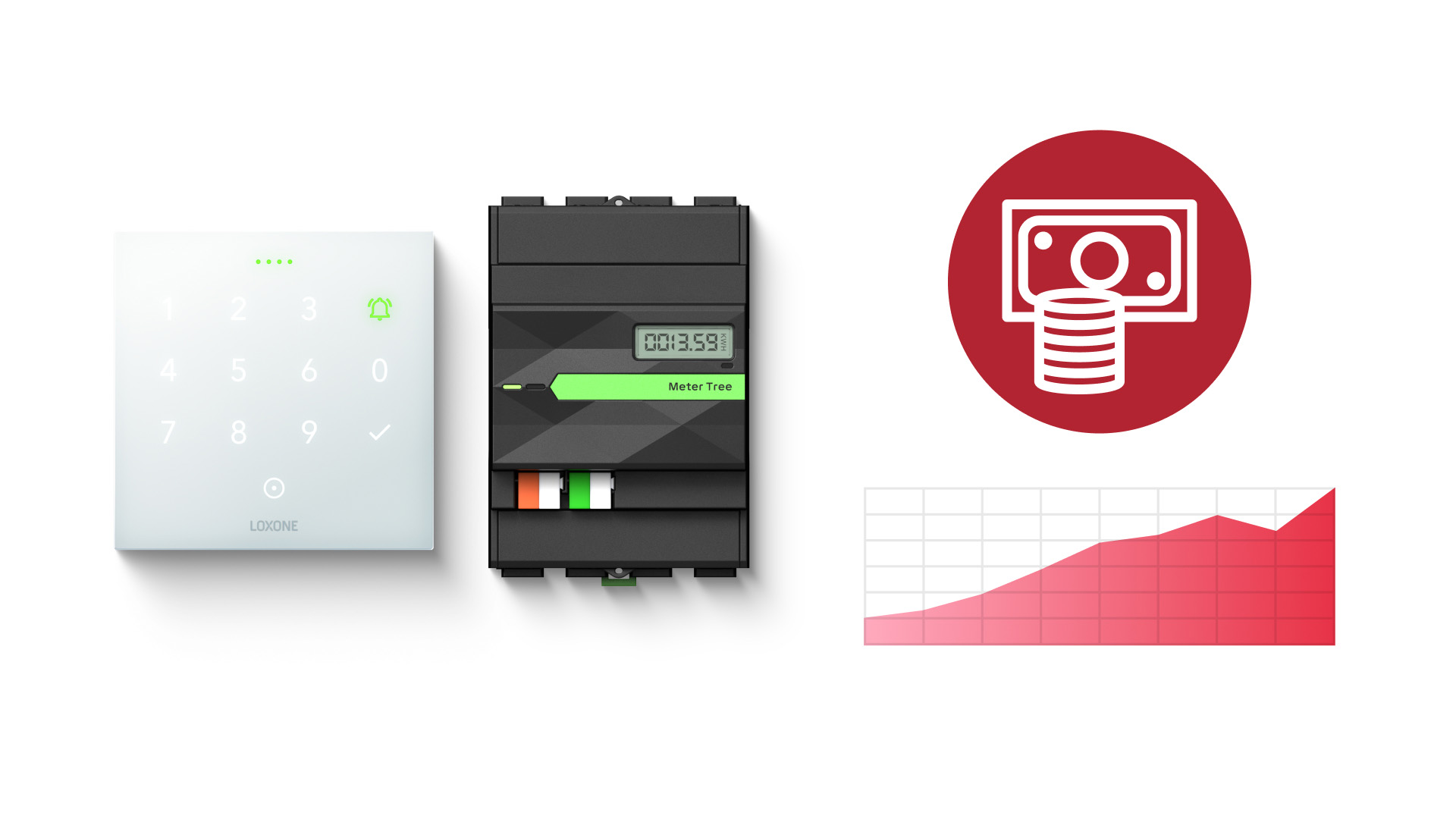

Možnost fakturace
Možnost fakturace
  • Lze účtovat pomocí vhodného elktroměru a NFC Code Touch.
  • Procesy nabíjení se automaticky zaznamenávají a lze je předat k vyúčtování.
  • Díky integraci s Exosphere i napříč lokalitami.

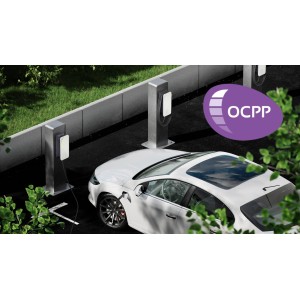

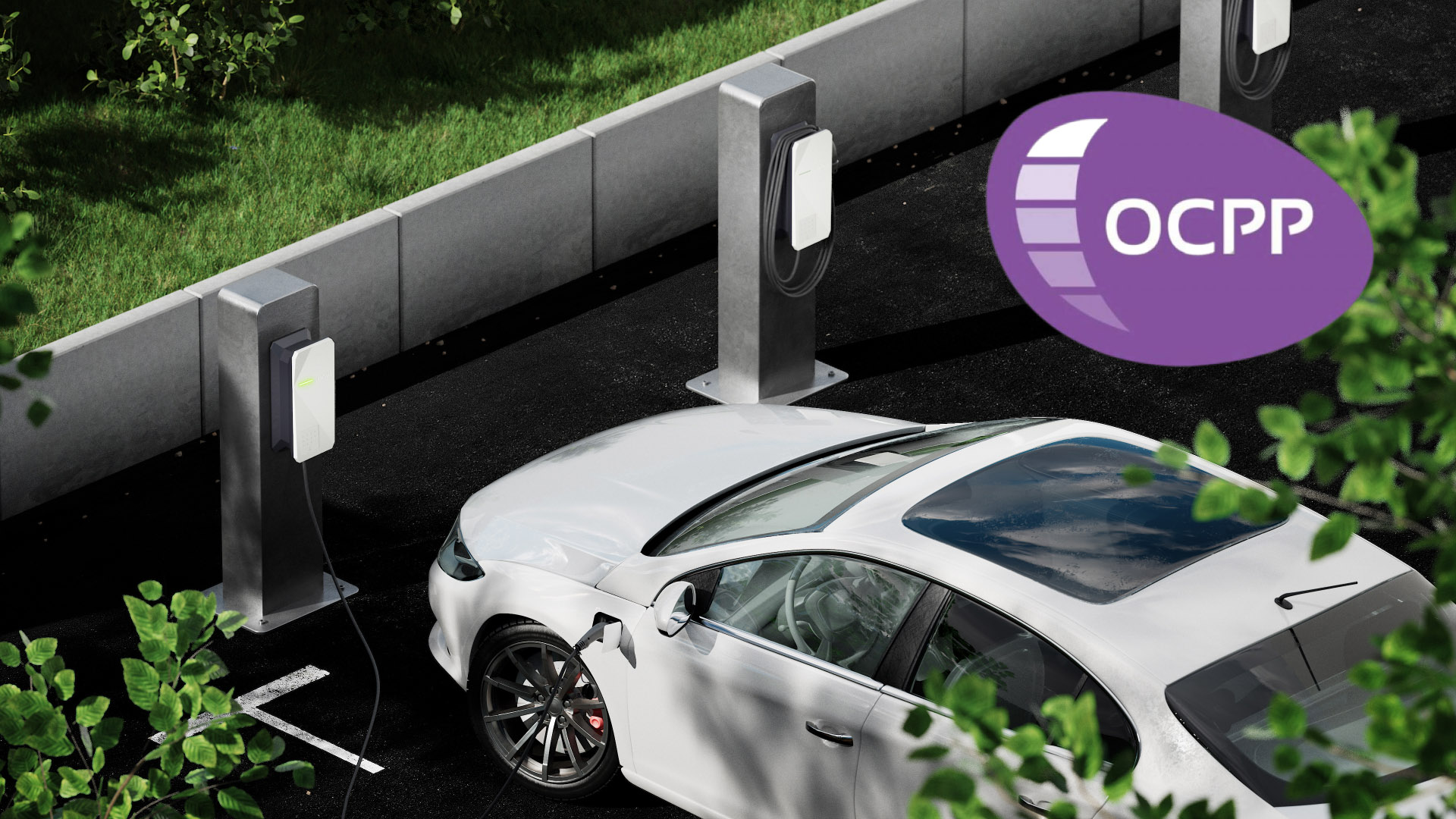

Kompatibilní s OCPP
Kompatibilní s OCPP
  • Napojení na veřejné nabíjecí sítě prostřednictvím OCPP
  • Automatické zpracování nabíjení pro externí uživatele
  • Ad-hoc nabíjení: Snadné použití pomocí QR kódu bez nutnosti registrace nebo smlouvy

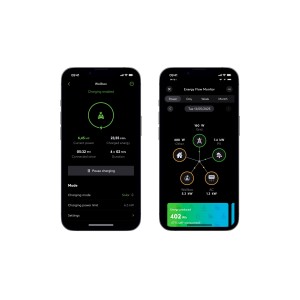

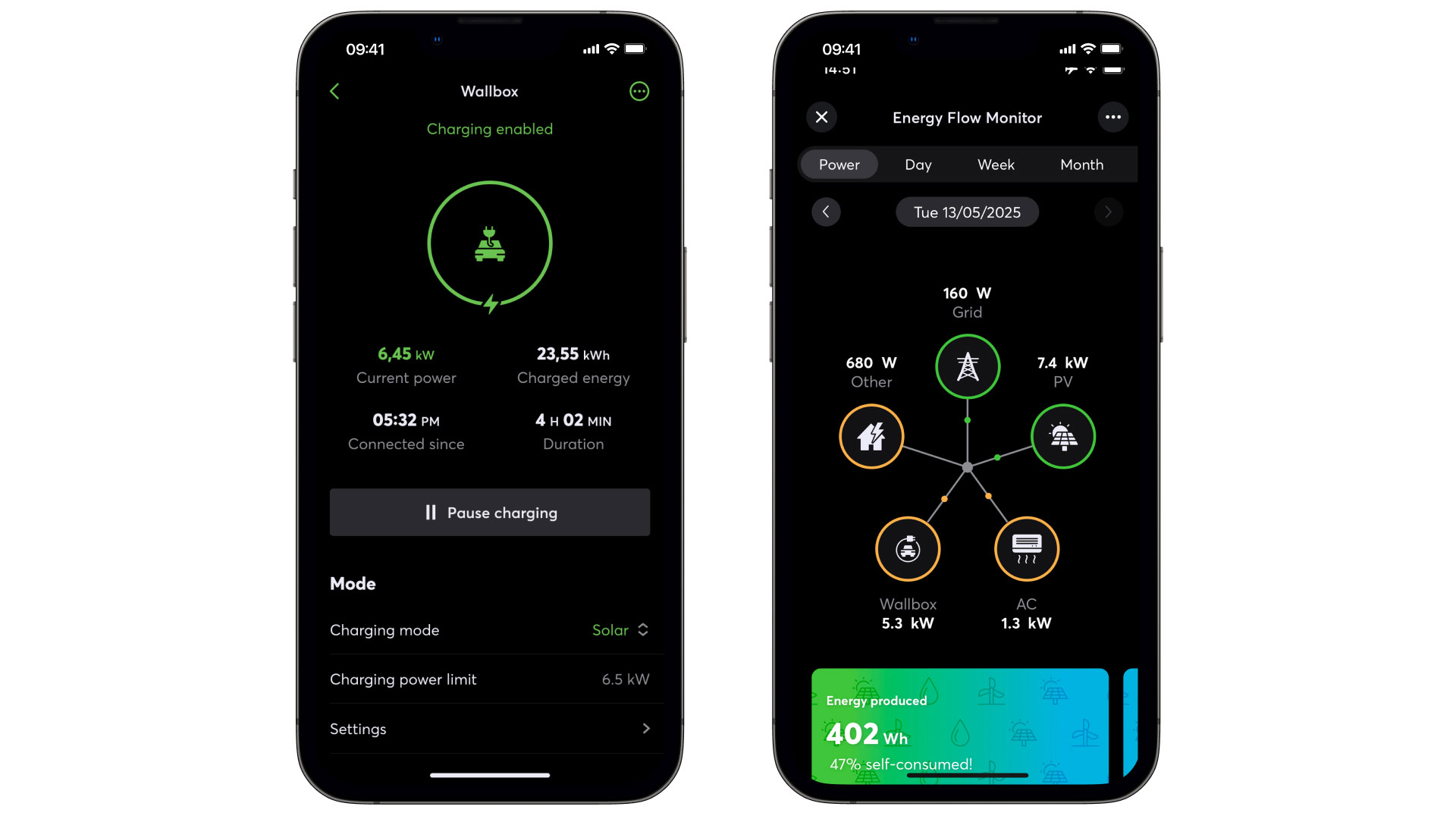

Vždy pod kontrolou a stále na očích
Vždy pod kontrolou a stále na očích

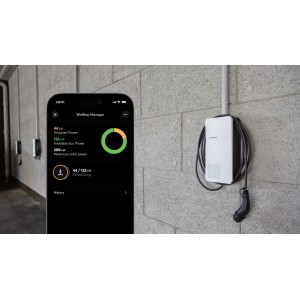

  • Jednoduché ovládání v aplikaci nebo prostřednictvím Touch Pure Flex.
  • Až 5 individuálních režimů nabíjení.
  • Zaznamenávejte informace pomocí funkčního bloku Monitorování toků energie.
  • Včetně statistik a záznamů.
Datasheet

Supply and Power

Rated voltage AC Input (mains): 1x 230V, 50-60Hz
24V DC Input: 18-24V
Rated current AC Input (mains): 1x 32A
24V DC Input: max. 120mA
Power consumption AC Input (mains): -
24V DC Input: Standby: 0.3W, charging: 1.8W
A 30mA type A RCD must be connected before each wallbox!

Electrical Specifications

Max. charging power 7.4kW (1 phase 32A)
configurable from 1.38kW to 7.4kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6mA
(IEC 62955)

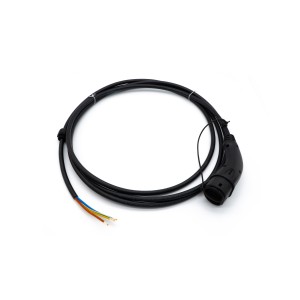

Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 3x6mm² + 1x0.5mm²

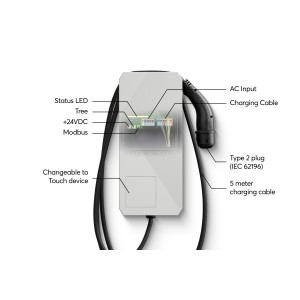

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension
Modbus RTU for connecting Energy meters max. 1 device
max. 3m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1s/1s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP44 (IEC 60529)
specification_name.impact_protection IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132cm / 52"
Top edge: 165cm / 65"
Altitude max. 2000 m

Connection Terminals

Terminal type $20b
Wire cross-section 0.5 ... 16mm² / AWG 20 ... 5
0.5 ... 6mm² / AWG 20 ... 8
0.75 … 2.5 mm² / AWG 18 … 13
0.28 ... 0.8mm² / AWG 23 ... 18
0.25 ... 0.75mm² / AWG 24 ... 16
Stripping length 12 mm / 0.47"
12mm / 0.47"
5 mm / 0.2”
5 … 6 mm / 0.2 … 0.24"
8 mm / 0.31"
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-60 … 100 °C / -76 … 212 °F
Tightening torque -
-
0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft
-
-
Terminal compartment DIN Rail with 158mm / 6.2" width, room for devices with up to 9 division/breaker units

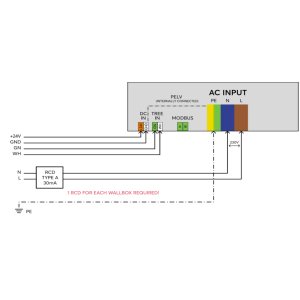

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 3.5 kg
Total weight 4.8 kg
Product dimensions 430x190x130mm / 16.93x7.48x5.12" (HxWxD)

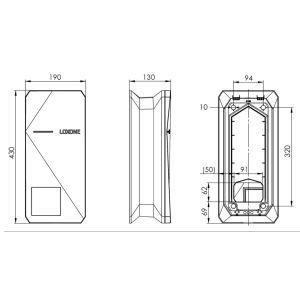

Product dimensions drawing Product dimensions drawing
Pack size 575x330x155mm / 22.64x12.99x6.1" (HxWxD)

Certifications & Standards

Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Položka Množství
Zaslepovací kryt 1

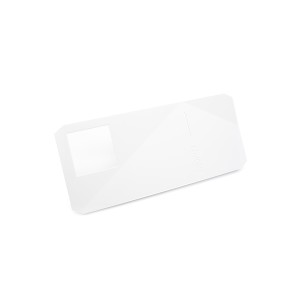

Dekorativní kryt 1
Průhledný kryt 1
Kryt 1

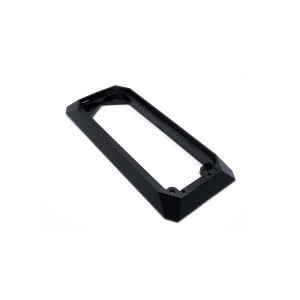

Montážní rámeček 1

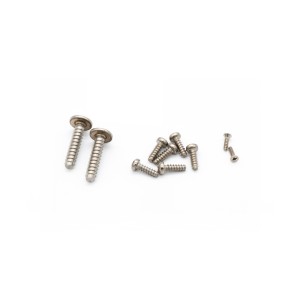

Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 4
Nabíjecí kabel, délka 5 m 1
Pokyny k instalaci 1
Příbalový leták 1
Comments (0)
Grade
No customer reviews for the moment.
16 other products in the same category:
Demokufr Tree

Reference: 100228

Brand: Loxone

Demokufr Tree

(0)
Kč26,399 tax excl.
Kč5,544 Tax
Kč31,943 tax incl.
More Demokufr Tree
In stock
In stock: 607
You might also like

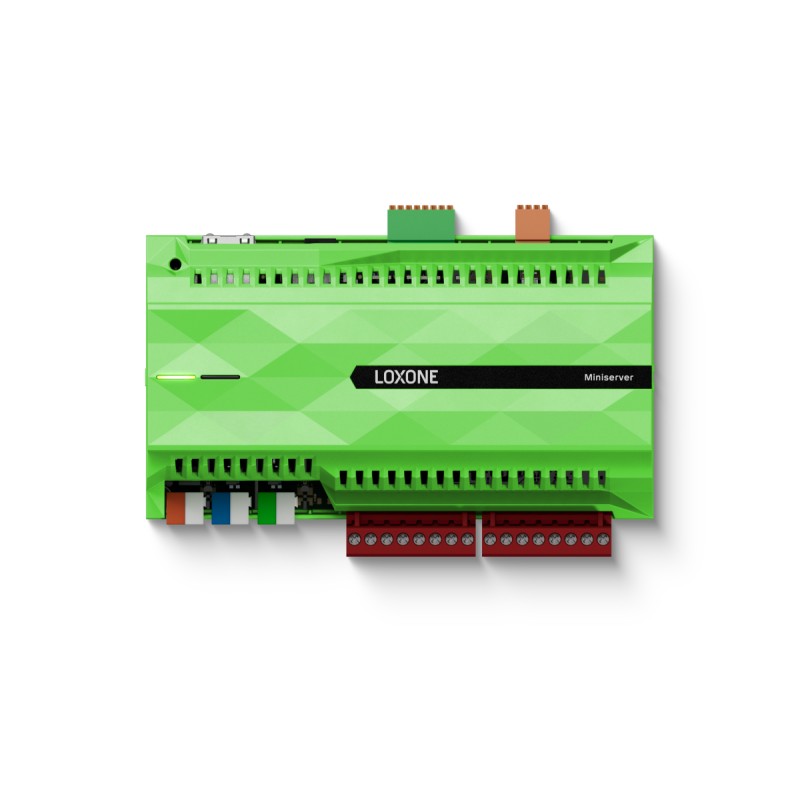

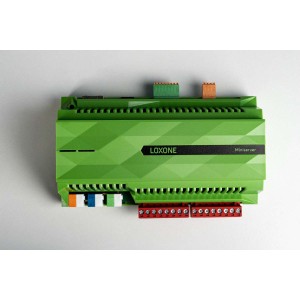

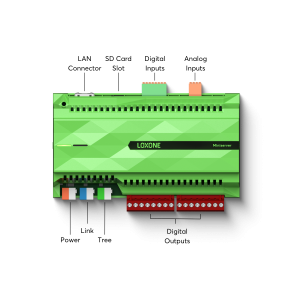

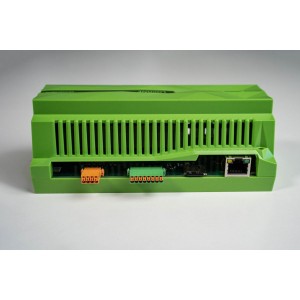

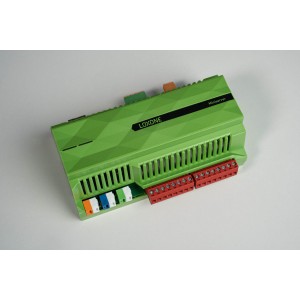

Miniserver
