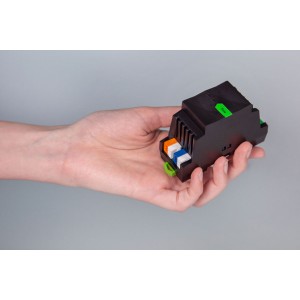

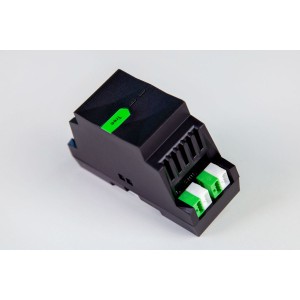

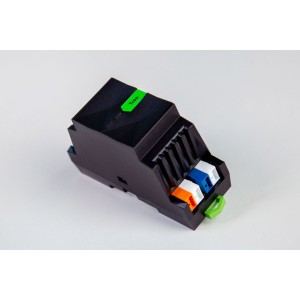

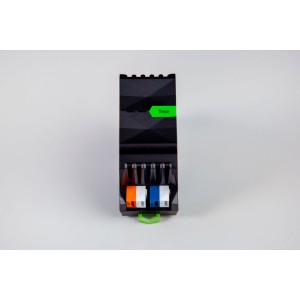

Tree Extension

100218
Loxone
Kč2,724
Tax excluded
Kč572 Tax
Kč3,297 Tax included
Quantity
3125 Items

Product Details
100218
3125 Items

Data sheet

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
9 … 28 V DC
Electrical Specifications: Power consumption
typ. 0.30 W
Electrical Specifications: Power loss at max. load
0.12 W
Interfaces: LOXONE Link
Connection with Miniserver
Ambient Conditions: Temperature
-40 … 70 °C / -40 … 158 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Wire cross-section
24 VDC & LOXONE Link; Interface; 0.05 … 2.5 mm² / AWG 30 … 12; 0.25 … 0.8 mm² / AWG 23 … 18
Connection Terminals: Stripping length
6 … 7.5 mm / 0.24 … 0.30”; 5 mm / 0.2"
Connection Terminals: Temperature resistance
min. 80 °C / 176 °F for IEC, ; min. 75 °C / 167 °F for UL; -40 … 105 °C / -40 … 221 °F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
60 g
Weight & Dimensions: Product dimensions
88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Certifications & Standards: Certifications
UL 62368-1; CSA C22.2#62368-1
Connection Terminals: Tightening torque
0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft; -
Interfaces: LOXONE Tree
2 branches; max. 50 devices per branch ; max. 500 m wire length per branch

Snadné zapojení, plně škálovatelné

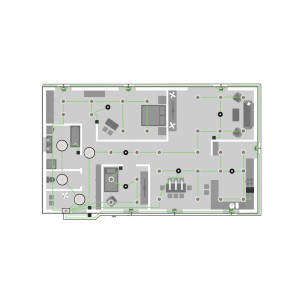

S LOXONE Tree jsme si dali jasný cíl: minimalizovat kabeláž a usnadnit instalaci tlačítek, senzorů a svítidel v rezidenčních i komerčních budovách na absolutní minimum.

K oběma portům Tree Extensionu lze na jednu větev připojit až 50 Tree zařízení. Maximální délka kabeláže přitom činí až 500 m na každou větev.

Datasheet

Electrical Specifications

Supply voltage 9 … 28 V DC
Power consumption typ. 0.30 W
Power loss at max. load 0.12 W

Interfaces

LOXONE Link Connection with Miniserver
LOXONE Tree 2 branches
max. 50 devices per branch
max. 500 m wire length per branch

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Wire cross-section 24 VDC & LOXONE Link
Interface
0.05 … 2.5 mm² / AWG 30 … 12
0.25 … 0.8 mm² / AWG 23 … 18
Stripping length 6 … 7.5 mm / 0.24 … 0.30”
5 mm / 0.2"
Tightening torque 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
-
Temperature resistance min. 80 °C / 176 °F for IEC,
min. 75 °C / 167 °F for UL
-40 … 105 °C / -40 … 221 °F

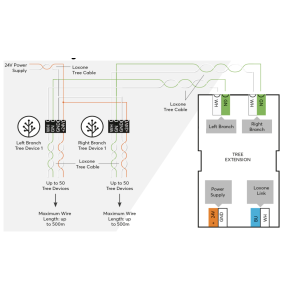

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 60 g
Total weight 85 g
Product dimensions 88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units

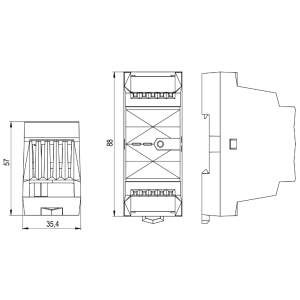

Product dimensions drawing Product dimensions drawing
Pack size 113 x 69 x 70.5 mm / 4.45 x 2.72 x 2.78” (L x W x H)

Certifications & Standards

Certifications UL 62368-1
CSA C22.2#62368-1
Položka Množství
IDC Tool (pro krimpování Hlavic Tree a Air) 1
Příbalový leták 1
