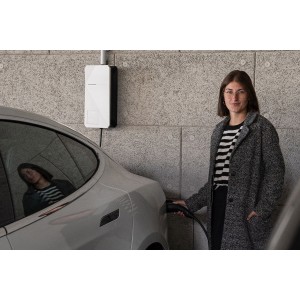

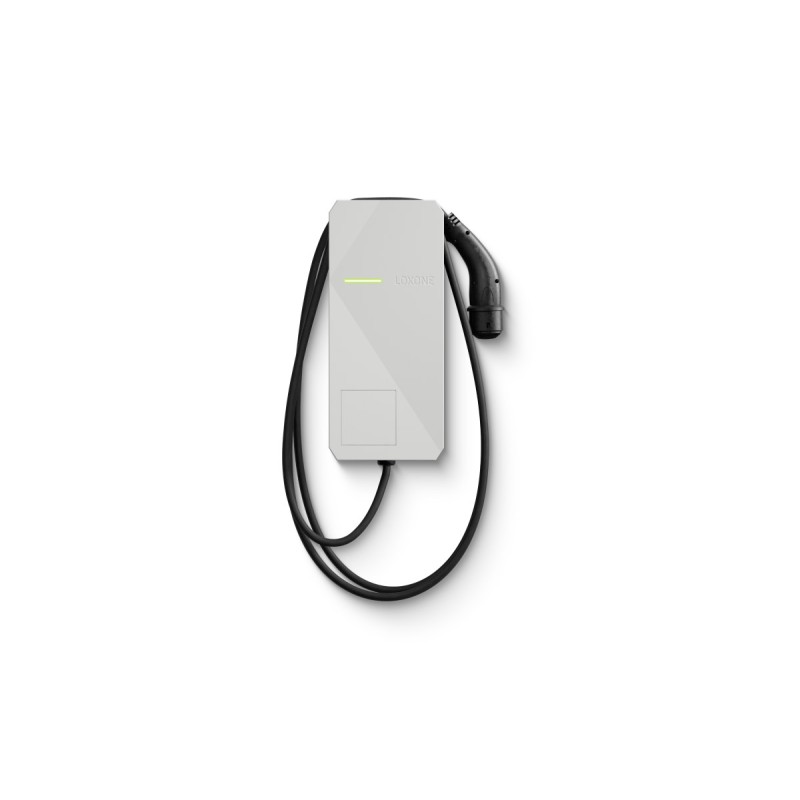

Wallbox 7,4kW 32A Tree

100535
Loxone

LOXONE Wallbox umožňuje dynamické nabíjení od 1,38 kW do 7,4 kW pro elektromobily. Rozhraní Tree poskytuje veškerou svobodu pro efektivní řízení energie.

 Funkce:

  • Nabíjejte zdarma: Využijte přebytky FVE efektivně.
  • Možnost připojení na spot: Nabíjejte levně, dokonce i bez systému FVE. Ideální pro dynamické tarify elektřiny.
  • Jednoduché ovládání pomocí Touch Pure Flex nebo aplikace LOXONE.
  • Vhodné pro vozové parky: Ochrana vedení a budovy díky optimální distribuci energie.
  • Identifikace uživatele a účtování prostřednictvím NFC.
  • Volitelné rozšíření o tlačítka Touch či měřiče.
  • Až 5 přizpůsobitelných režimů nabíjení.
  • Snadná integrace prostřednictvím Tree.
  • Kompatibilní s OCPP.
  • Shody se směrnicí MID lze dosáhnout v kombinaci s elektroměrem Tree.
20 449 Kč
S DPH
Počet
38 ks

Detaily produktu
100535
38 ks
Datasheet

Supply and Power

Rated voltage AC Input (mains): 1x 230V, 50-60Hz
24V DC Input: 18-24V
Rated current AC Input (mains): 1x 32A
24V DC Input: max. 120mA
Power consumption AC Input (mains): -
24V DC Input: Standby: 0.3W, charging: 1.8W
A 30mA type A RCD must be connected before each wallbox!

Electrical Specifications

Max. charging power 7.4kW (1 phase 32A)
configurable from 1.38kW to 7.4kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6mA
(IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 3x6mm² + 1x0.5mm²

Interfaces

Loxone Tree Connection with Miniserver / Tree Extension
Modbus RTU for connecting Energy meters max. 1 device
max. 3m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1s/1s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % r.H. (non-condensing)
Ingress protection IP44 (IEC 60529)
IK08 (IEC 62262)
Appliance class Class I

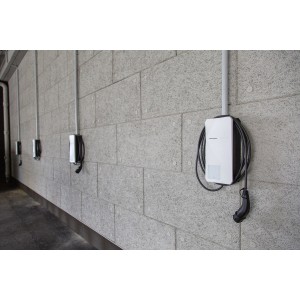

Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132cm / 52"
Top edge: 165cm / 65"
Altitude max. 2000 m

Connection Terminals

Wire cross-section 0.5 ... 16mm² / AWG 20 ... 5
0.5 ... 6mm² / AWG 20 ... 8
0.75 … 2.5 mm² / AWG 18 … 13
0.28 ... 0.8mm² / AWG 23 ... 18
0.25 ... 0.75mm² / AWG 24 ... 16
Stripping length 12 mm / 0.47"
12mm / 0.47"
5 mm / 0.2”
5 … 6 mm / 0.2 … 0.24"
8 mm / 0.31"
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-60 … 100 °C / -76 … 212 °F
Tightening torque -
-
0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft
-
-
Terminal compartment DIN Rail with 158mm / 6.2" width, room for devices with up to 9 division/breaker units

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 3.5 kg
Total weight 4.8 kg
Product dimensions 430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Product dimensions drawing Product dimensions drawing
Pack size 575x330x155mm / 22.64x12.99x6.1" (HxWxD)

Certifications & Standards

Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Položka Množství
Zaslepovací kryt 1x
Dekorativní kryt 1x
Průhledný kryt 1x
Kryt 1x
Montážní rámeček 1x
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 4
Nabíjecí kabel, délka 5 m 1x
Pokyny k instalaci 1x
Příbalový leták 1x
