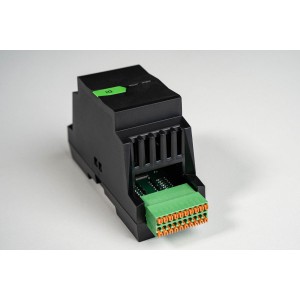

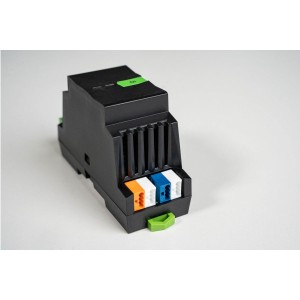

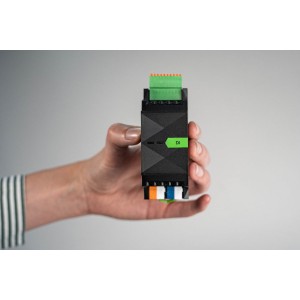

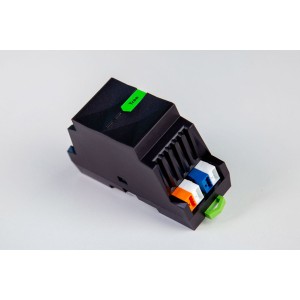

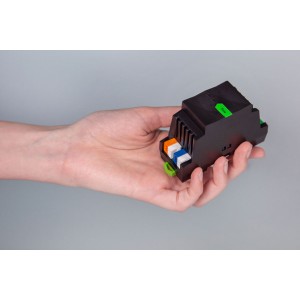

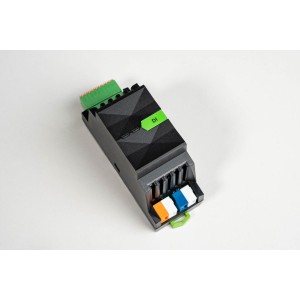

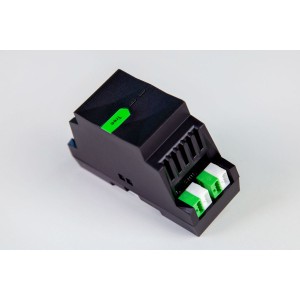

DI Extension

100283
Loxone
Kč7,117
Tax excluded
Kč1,495 Tax
Kč8,612 Tax included
Quantity
3191 Items

Product Details
100283
3191 Items

Data sheet

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
9 … 28 V DC
Electrical Specifications: Power consumption
typ. 0.25 W
Interfaces: LOXONE Link
Connection with Miniserver
Ambient Conditions: Temperature
-40 … 70 °C / -40 … 158 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Terminal type
24 VDC & LOXONE Link; Inputs; DG220B; -
Connection Terminals: Wire cross-section
0.25 … 0.8 mm² / AWG 23 … 18; 0.14 … 0.5 mm² / AWG 26 … 20
Connection Terminals: Stripping length
5 mm / 0.2"; 7 mm / 0.28"
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F; -40 … 70 °C / -40 … 158 °F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
338 g
Weight & Dimensions: Product dimensions
88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Certifications & Standards: Certifications
UL 62368-1; CSA C22.2#62368-1
Electrical Specifications: Power loss
max. 0.5 W
Inputs: Digital (20)
Logic 0: 0 … 7.1 VDC; Undefined: 7.1 … 9.7 VDC; Logic 1: 9.7 … 28 VDC; Ri = 67 kOhm; Useable as frequency counter: ; Max. frequency: 250 Hz; Min. pulse width: 2 ms; Accuracy: ± 1Hz
Datasheet

Electrical Specifications

Supply voltage 9 … 28 V DC
Power consumption typ. 0.25 W
Power loss max. 0.5 W

Inputs

Digital (20) Logic 0: 0 … 7.1 VDC
Undefined: 7.1 … 9.7 VDC
Logic 1: 9.7 … 28 VDC
Ri = 67 kOhm
Useable as frequency counter:
Max. frequency: 250 Hz
Min. pulse width: 2 ms
Accuracy: ± 1Hz

Interfaces

LOXONE Link Connection with Miniserver

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type 24 VDC & LOXONE Link
Inputs
DG220B
-
Wire cross-section 0.25 … 0.8 mm² / AWG 23 … 18
0.14 … 0.5 mm² / AWG 26 … 20
Stripping length 5 mm / 0.2"
7 mm / 0.28"
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 70 °C / -40 … 158 °F

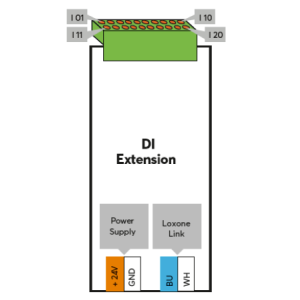

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 338 g
Total weight 412 g
Product dimensions 88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units

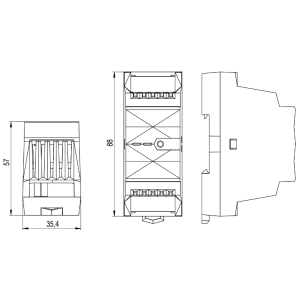

Product dimensions drawing Product dimensions drawing
Pack size 121 x 38 x 62 mm / 4.76 x 1.50 x 2.44” (L x W x H)

Certifications & Standards

Certifications UL 62368-1
CSA C22.2#62368-1
