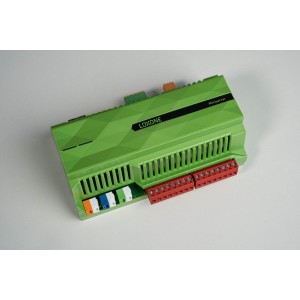

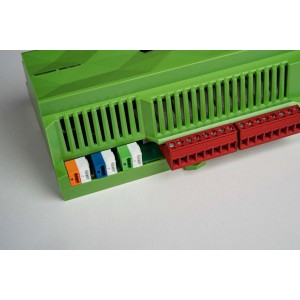

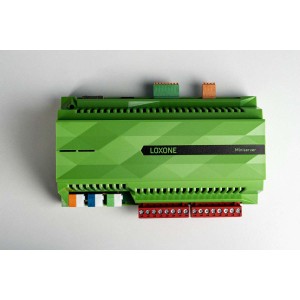

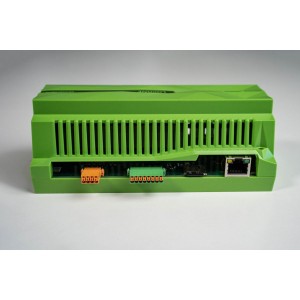

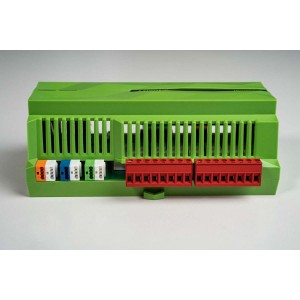

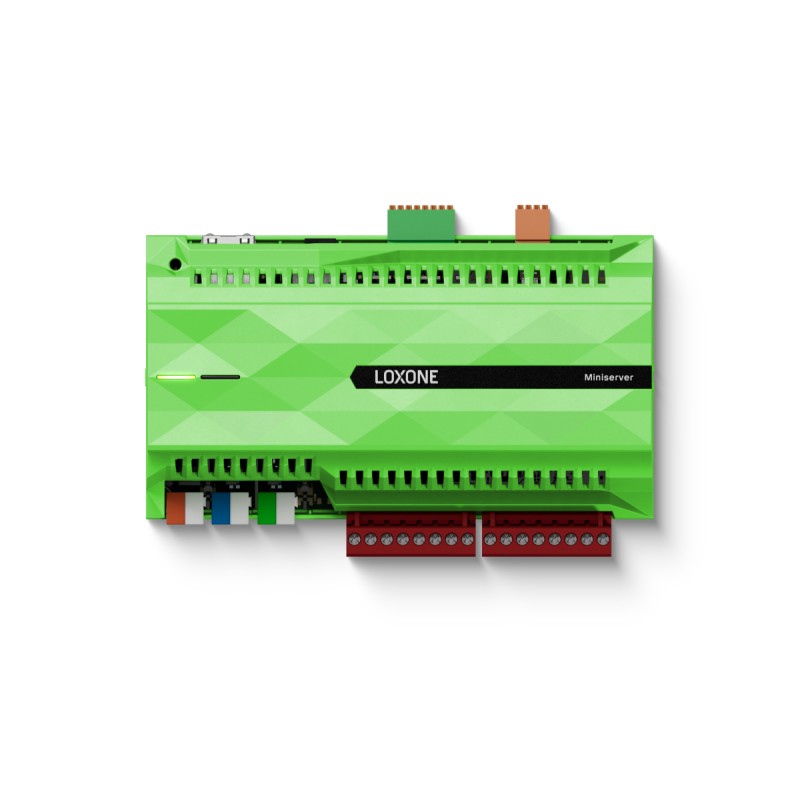

Miniserver

100335
Loxone

LOXONE Miniserver je nejlepší nástroj pro automatizaci domácností, komerčních nemovitostí a speciálních aplikací. Jako centrální řídicí jednotka s četnými rozhraními zvládá většinu úkolů co do bezpečnosti, pohodlí a energetické účinnosti.

Vlastnosti:

  • 8 digitálních vstupů.
  • 4 analogové vstupy.
  • 8 digitálních reléových výstupů, bezpotenciálové.
  • LOXONE Link: až 30 Extensionů.
  • LOXONE Tree: až 50 zařízení Tree.
  • Rozhraní LAN.
16 400 Kč
Bez DPH
3 444 Kč DPH
19 844 Kč S DPH
Počet
5985 ks

Popis

LOXONE Miniserver je nejlepší nástroj pro automatizaci domácností, komerčních nemovitostí a speciálních aplikací. Jako centrální řídicí jednotka s četnými rozhraními zvládá většinu úkolů co do bezpečnosti, pohodlí a energetické účinnosti.

Vlastnosti:

  • 8 digitálních vstupů.
  • 4 analogové vstupy.
  • 8 digitálních reléových výstupů, bezpotenciálové.
  • LOXONE Link: až 30 Extensionů.
  • LOXONE Tree: až 50 zařízení Tree.
  • Rozhraní LAN.
Detaily produktu
100335
5985 ks

Parametry

Product Characteristics: Colours
Green: RAL 6018
Electrical Specifications: Supply voltage
19.2 … 30 VDC
Electrical Specifications: Power consumption
typ. 1.85 W, max. 3 W
Electrical Specifications: Power loss at max. load
6.7 W
Interfaces: LOXONE Link
Connection with up to 30 Extensions
Ambient Conditions: Temperature
0 ... 50 °C / 32 ... 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Connection Terminals: Wire cross-section
Power Supply, LOXONE Link, LOXONE Tree; Digital & Analogue Inputs; Digital Outputs; 0.25 … 0.8mm² /; AWG23 … 18; 0.14 ... 0.5mm² /; AWG26 ... 20; 0.05 … 2.5mm² / ; AWG30 …12
Connection Terminals: Stripping length
Power Supply, LOXONE Link, LOXONE Tree; Digital & Analogue Inputs; Digital Outputs; 5mm / 0.2"; 7mm / 0.28"; 6 … 7.5mm / 0.24 … 0.30”
Connection Terminals: Temperature resistance
Power Supply, LOXONE Link, LOXONE Tree; Digital & Analogue Inputs; Digital Outputs; -40 … 105°C / -40 … 221°F; -40 ... 70 °C / -40 ... 158°F; min. 80°C / 176°F for IEC, ; min. 75°C / 167°F for UL
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
327g
Weight & Dimensions: Product dimensions
157x88x57mm / 6.18x3.46x2.24” (LxWxH), 9 division units
Connection Terminals: Tightening torque
Power Supply, LOXONE Link, LOXONE Tree; Digital & Analogue Inputs; Digital Outputs; -; -; 0.5 ... 0.6N·m / ; 0.37 ... 0.44 lbf·ft
Certifications & Standards: Operation
Type 1 (UL 60730-1, CSA E 60730-1)
Certifications & Standards: Degree of pollution
2
Certifications & Standards: Software class
A
Electrical Specifications: Max. inrush current
15 A
Electrical Specifications: Outputs
8 digital outputs (relays), dry contact; 250VAC 10A* at cosᵠ =1 or 30VDC 10A*
Certifications & Standards: Rated impulse voltage for digital output
2.5 kV (UL 60730-1, max. altitude 2000 m)
Certifications & Standards: Safety class
IP20
Interfaces: LOXONE Tree
connection with up to 50 Tree devices
Electrical Specifications: Digital Inputs
8 digital inputs; logic 0: 0 ... 4.5VDC; undefined: 4.5 ... 6VDC; logic 1: 6 ... 24VDC; (Ri=45kOhm); useable as frequency counter:; frequency: 1 ... 250Hz; min. pulse width 2ms; accuracy: +/- 1Hz
Electrical Specifications: Analogue Inputs
4 analogue inputs 0 ... 10VDC, resolution 12 Bit; when used as digital inputs:; logic 0: 0 ... 0.8VDC; undefined: 0.9 ... 1.5VDC; logic 1: 1.6 ... 24VDC; (Ri=11kOhm)
Electrical Specifications: Power reserve of internal clock
64 hours
Interfaces: Ethernet
100Mbps, IPv4/IPv6, HTTPS, SSL/TLS; TCP/IP, Modbus TCP, UDP

Miniserver – nástroj pro automatizaci domácností a budov

Miniserver je mozkem každé instalace LOXONE. Ukážeme vám, jaké jsou rozdíly mezi Miniservery, který Miniserver je vhodný pro jaký účel a jak funguje počáteční konfigurace.

30 50
Lze připojit až 30 Extensionů Lze připojit až 50 zařízení Tree
LOXONE Config & App
LOXONE Config & App

Nejvýkonnější software pro projekty automatizace v domácnostech i budovách. V ceně!

Cloudfree – automatizace s ochranou soukromí
Cloudfree – automatizace s ochranou soukromí

U LOXONE jsou vaše data vždy tam, kam patří: ve vašem Miniserveru. Tam jsou vaše data zpracovávaná. Nedostanou se ven a nedochází k žádné synchonizaci s cloudem. I webové rozhraní funguje přímo v Miniserveru.
Držíme se jasné zásady: Váš projekt, vaše data. Toto právo chráníme na 100 %.

Vzdálený přístup přes Remote Connect
Se speciálně vyvinutou službou Remote Connect se můžete kdykoli a odkudkoli spolehlivě a bezpečně připojit s systému řízení vaší budovy. Plně bez cloudu a třetích stran. Díky skutečnému end-to-end šifrování nejsou vaše data viditelná na internetu.

Centrála 100%
Řídicí jednotka pro automatizaci bezpečný a bezúdržbový provoz

Který miniserver je pro mě ten pravý?


Miniserver

Miniserver Compact

Miniserver Go

Číslo položky

100335

100512

100336

Místo montáže

DIN lišta

DIN lišta

Kdekoli

Požadavek na prostor

9 pozic

6 pozic

90 x 90 x 120 mm

LOXONE Air

✔ rozšiřitelné

✔

✔

LOXONE Tree

✔

✔

✔ rozšiřitelné

LOXONE Link

✔

✔

✔

Realizace audia

✔ rozšiřitelné

✔

✔ rozšiřitelné

Rozhraní LAN

✔

✔

✔

Digitální vstupy

8 (rozšiřitelné)

4 (rozšiřitelné)

✔ rozšiřitelné

Analogové vstupy

4 (rozšiřitelné)

✔ rozšiřitelné

✔ rozšiřitelné

Digitální výstupy

8 (rozšiřitelné)

2 (rozšiřitelné)

✔ rozšiřitelné

Rozšiřitelné o Extensiony

✔

✔

✔

Informace o datech v souladu s EU Data Act:

LOXONE Miniserver je propojený produkt ve smyslu nařízení (EU) 2023/2854 (Data Act). V základním nastavení nejsou žádná data odesílána společnosti LOXONE ani třetím stranám. Veškerá data zařízení jsou zpracovávána a ukládána lokálně v Miniserveru. Jakmile si uživatel nakonfiguruje vlastní funkce, může všechna generovaná data získat prostřednictvím otevřeně dokumentovaného rozhraní LOXONE API ve strukturované, strojově čitelné podobě a podle potřeby je dále využívat. Společnost LOXONE neprovádí žádný automatický ani skrytý sběr dat.

Datasheet

Electrical Specifications

Supply voltage 19.2 … 30 VDC
Power consumption typ. 1.85 W, max. 3 W
Power loss at max. load 6.7 W
Max. inrush current 15 A
Digital Inputs 8 digital inputs
logic 0: 0 ... 4.5VDC
undefined: 4.5 ... 6VDC
logic 1: 6 ... 24VDC
(Ri=45kOhm)
useable as frequency counter:
frequency: 1 ... 250Hz
min. pulse width 2ms
accuracy: +/- 1Hz
Analogue Inputs 4 analogue inputs 0 ... 10VDC, resolution 12 Bit
when used as digital inputs:
logic 0: 0 ... 0.8VDC
undefined: 0.9 ... 1.5VDC
logic 1: 1.6 ... 24VDC
(Ri=11kOhm)
Outputs 8 digital outputs (relays), dry contact
250VAC 10A* at cosᵠ =1 or 30VDC 10A*
Power reserve of internal clock 64 hours

Ambient Conditions

Temperature 0 ... 50 °C / 32 ... 122 °F
Humidity max. 95 % RH (non-condensing)

Interfaces

LOXONE Link Connection with up to 30 Extensions
LOXONE Tree connection with up to 50 Tree devices
Ethernet 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS
TCP/IP, Modbus TCP, UDP

Connection Terminals

Wire cross-section Power Supply, LOXONE Link, LOXONE Tree
Digital & Analogue Inputs
Digital Outputs
0.25 … 0.8mm² /
AWG23 … 18
0.14 ... 0.5mm² /
AWG26 ... 20
0.05 … 2.5mm² /
AWG30 …12
Stripping length Power Supply, LOXONE Link, LOXONE Tree
Digital & Analogue Inputs
Digital Outputs
5mm / 0.2"
7mm / 0.28"
6 … 7.5mm / 0.24 … 0.30”
Tightening torque Power Supply, LOXONE Link, LOXONE Tree
Digital & Analogue Inputs
Digital Outputs
-
-
0.5 ... 0.6N·m /
0.37 ... 0.44 lbf·ft
Temperature resistance Power Supply, LOXONE Link, LOXONE Tree
Digital & Analogue Inputs
Digital Outputs
-40 … 105°C / -40 … 221°F
-40 ... 70 °C / -40 ... 158°F
min. 80°C / 176°F for IEC,
min. 75°C / 167°F for UL

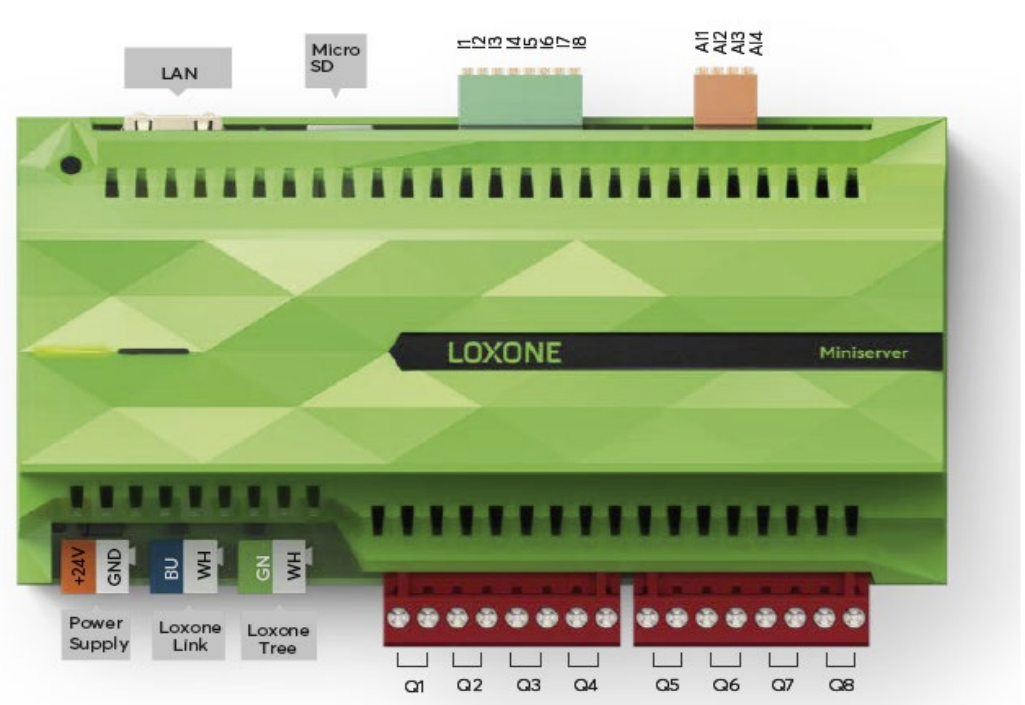

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 327g
Total weight 372 g
Product dimensions 157x88x57mm / 6.18x3.46x2.24” (LxWxH), 9 division units

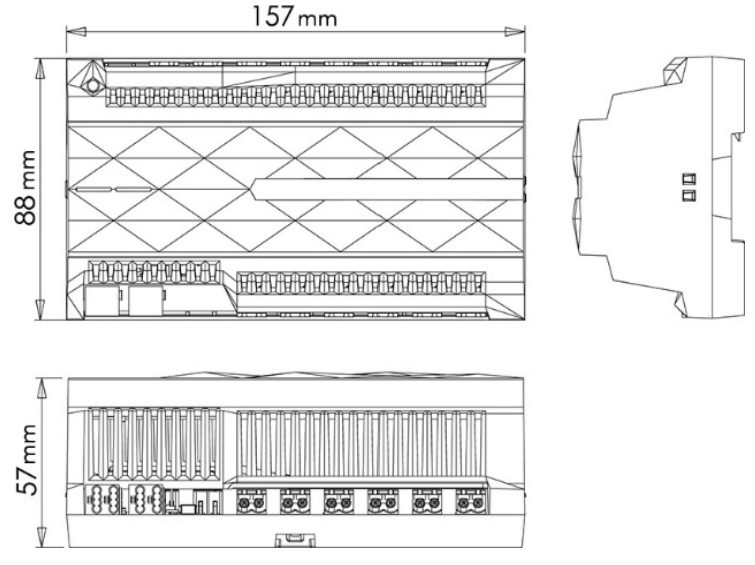

Product dimensions drawing Product dimensions drawing
Pack size 180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H)

Certifications & Standards

Safety class IP20
Operation Type 1 (UL 60730-1, CSA E 60730-1)
Rated impulse voltage for digital output 2.5 kV (UL 60730-1, max. altitude 2000 m)
Degree of pollution 2
Software class A
Položka Množství
Zakončovací rezistor 120 ohmů pro sběrnici Link 1
Micro SD karta 8 GB průmyslové kvality (doporučujeme používat pouze SD karty od LOXONE) 1
IDC Tool (pro krimpování Hlavic Tree a Air) 1
Samolepka LOXONE 1
Příbalový leták 1
