• New
Modbus Tree
  • Modbus Tree
  • Modbus Tree
  • Modbus Tree

Modbus Tree

100593

LOXONE Modbus Tree umožňuje decentralizovanou integraci jednoho zařízení s rozhraním Modbus RTU. Je kompaktní, montuje se přímo na zařízení a připojuje se k Miniserveru přes LOXONE Tree.

Vlastnosti:

  • Plug & Play: Stovky připravených šablon v LOXONE Library
  • Flexibilní použití bez šablon
  • V rozvaděči není potřeba žádný další Modbus kabel
  • Plné ovládání prostřednictvím aplikace LOXONE
  • Menší než krabička od zápalek
Kč2,479
Tax excluded
Kč521 Tax
Kč3,000 Tax included
Quantity
474 Items

Description

LOXONE Modbus Tree umožňuje decentralizovanou integraci jednoho zařízení s rozhraním Modbus RTU. Je kompaktní, montuje se přímo na zařízení a připojuje se k Miniserveru přes LOXONE Tree.

Vlastnosti:

  • Plug & Play: Stovky připravených šablon v LOXONE Library
  • Flexibilní použití bez šablon
  • V rozvaděči není potřeba žádný další Modbus kabel
  • Plné ovládání prostřednictvím aplikace LOXONE
  • Menší než krabička od zápalek
Product Details
100593
474 Items
Datasheet

Technical Data

Power Supply 10 … 30 V DC
Power consumption typ. 0.06 W, max. 0.07 W

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension
Modbus RTU 1 Modbus device, 253 sensors and actuators
Max. 30 m wire length
Adjustable baud rate & parity
Data types: 16 & 32 bit
Polling cycle down to 5s

Ambient Conditions

Temperature -20 ... 65°C / -4 ... 149°F
Humidity max. 95% r.H. (non condensing)

Connection Terminals

Wire cross-section 0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 5 … 6 mm / 0.2 … 0.24”
Temperature resistance -40 … 105 °C / -40 … 221 °F

Connecting Cable

Wire cross-section 0.14 mm² / AWG 26
Temperature resistance 80 °C / 176 °F
Length 250 mm / 9.84"
Part. No. 000811

Product Characteristics

Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 54 g
Total weight 74 g
Product dimensions 38.3 x 34.3 x 10.5 mm / 1.50 x 1.35 x 0.41” (L x W x H)
Product dimensions drawing Product dimensions drawing
Pack size 79 x 79 x 41 mm / 3.11 x 3.11 x 1.61” (L x W x H)

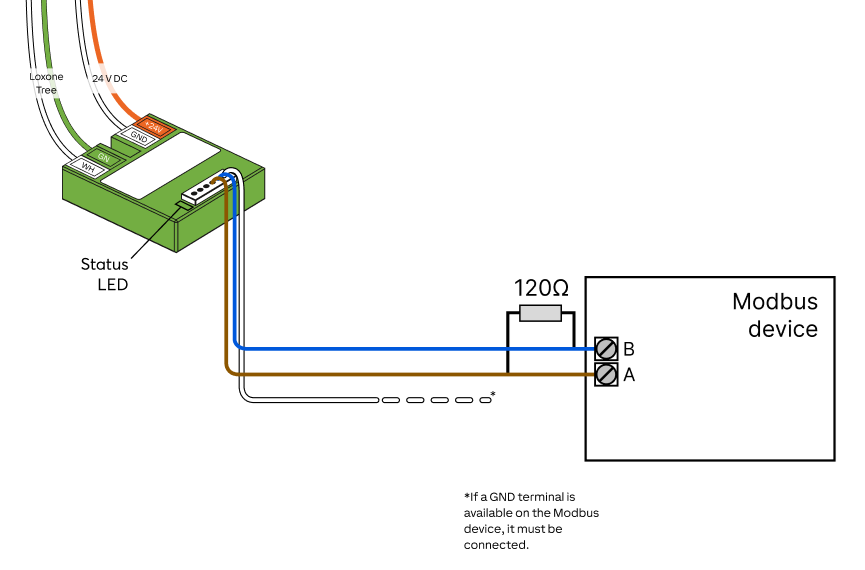

Connection Diagram

Connection Diagram Connection Diagram

Certifications & Standards

Safety class IP20
Položka Množství
Propojovací kabel 1
120ohmový odpor 1
Příbalový leták 1
