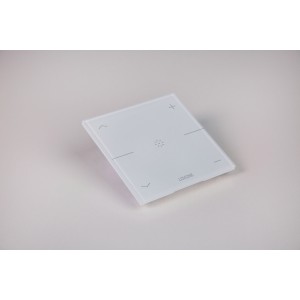

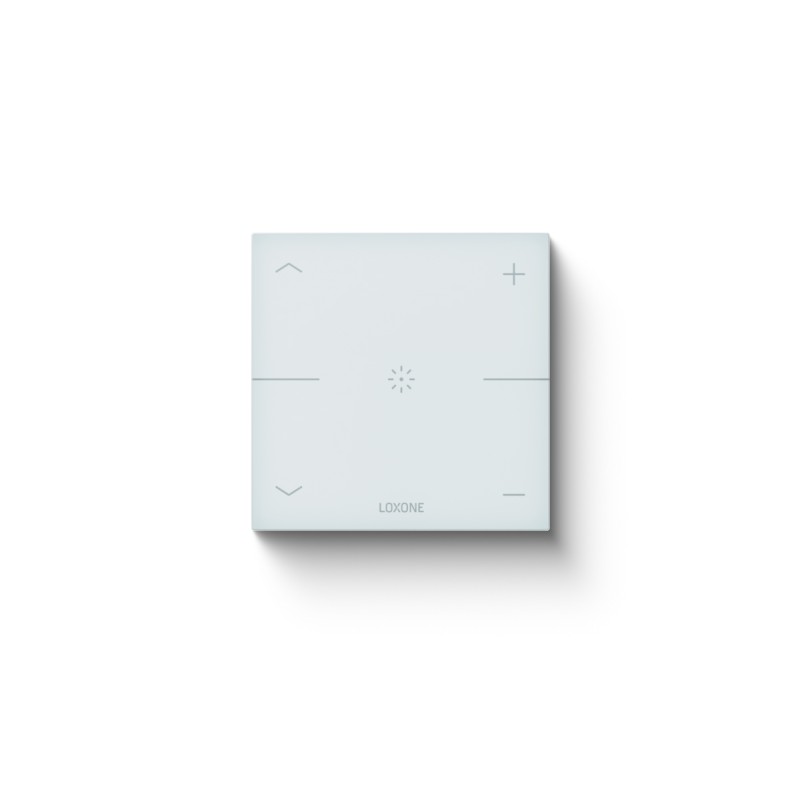

Touch Pure Tree signální bílá
  • Touch Pure Tree signální bílá
  • Touch Pure Tree signální bílá
  • Touch Pure Tree signální bílá
  • Touch Pure Tree signální bílá

Touch Pure Tree signální bílá

100872
Loxone
Kč4,826
Tax excluded
Kč1,013 Tax
Kč5,839 Tax included
Quantity
962 Items

Product Details
100872
962 Items

Data sheet

Product Characteristics: Colours
White: RAL 9003
Electrical Specifications: Supply voltage
6 … 30 VDC
Electrical Specifications: Power consumption
typ. 0.049 W, max. 0.095 W
Ambient Conditions: Temperature
-20 … 70 °C / -4 … 158 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP30
Connection Terminals: Terminal type
DG220B
Connection Terminals: Wire cross-section
0.28 … 0.8 mm² / AWG 23 … 18
Connection Terminals: Stripping length
5 … 6 mm / 0.2 … 0.24”
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
110 g
Weight & Dimensions: Product dimensions
90 x 90 x 16 mm / 3.55 x 3.55 x 0.63” (L x W x H)
Certifications & Standards: Certifications
UL 62368-1; CSA C22.2#62368-1
Electrical Specifications: Power loss
max. 0.095 W
Electrical Specifications: Battery Lifetime
up to 2 years
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Functional Specifications: Touch points (5)
capacitive touch detection
Functional Specifications: Click feedback
Yes
Functional Specifications: Temperature detection range
-10 … 125 °C ± 0.5 °C /; 14 … 257 °F ± 0.9 °F
Functional Specifications: Humidity detection range
0 … 100 % r.H. ± 2 % (non-condensing)
Functional Specifications: Backlight
Yes
Functional Specifications: Recommended mounting height
135 cm / 53.15"

Uživatelská přívětivost se snoubí s designem: Touch Pure

Vysoce kvalitní materiál, čistý design a příjemný povrch – to jsou hlavní rysy zařízení LOXONE Touch Pure. Stručně řečeno: Nejelegantnější způsob ovládání místnosti.

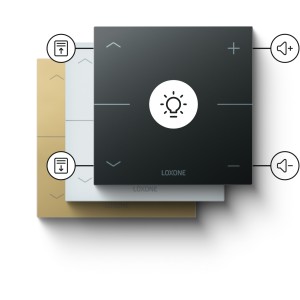

Méně tlačítek, větší přehled
Méně tlačítek, větší přehled

Doporučujeme využívat dle našeho tlačítkového standardu: Velké tlačítko pro světlo, malá tlačítka pro stínění a hudbu.

  • Jedno stisknutí: Ovládání nejdůležitějších funkcí v místnosti.
  • Dvojité a trojité stisknutí: Řízení dalších funkcí, například odchodu z místnosti nebo odchodu z budovy.

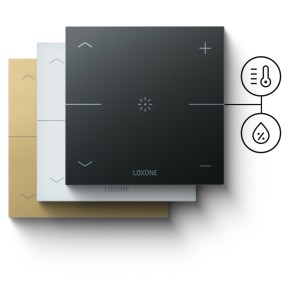

Zajistí optimalizaci klimatu místnosti
Zajistí optimalizaci klimatu místnosti

Je integrován senzor pro měření teploty a relativní vlhkosti. Lze tak zavést automatickou regulaci topení, chlazení a ventilace bez dalších senzorů.

Rozdíly ve variantách


Touch Pure Tree

Touch Pure Air


Touch Pure Tree CO2

Touch Pure for Nano

Napájení

 24VDC

Baterie

24VDC

24VDC

Nano I/O nebo Nano Dimmer Air

Oblast použití

Novostavba

Modernizace

Modernizace

Novostavba

Modernizace

Senzor teploty

✔

✔

✔

✔

✕

Senzor vlhkosti

✔

✔

✔

✔

✕

Čidlo CO₂

✕

✕

✕

✔

✕

Orientační podsvícení

✔

✕

✔

✔

✔

Datasheet

Electrical Specifications

Supply voltage 6 … 30 VDC
Power consumption typ. 0.049 W, max. 0.095 W
Power loss max. 0.095 W
Battery Lifetime up to 2 years

Functional Specifications

Touch points (5) capacitive touch detection
Click feedback Yes
Temperature detection range -10 … 125 °C ± 0.5 °C /
14 … 257 °F ± 0.9 °F
Humidity detection range 0 … 100 % r.H. ± 2 % (non-condensing)
Backlight Yes
Recommended mounting height 135 cm / 53.15"

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Temperature -20 … 70 °C / -4 … 158 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP30

Connection Terminals

Terminal type DG220B
Wire cross-section 0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 5 … 6 mm / 0.2 … 0.24”
Temperature resistance -40 … 105 °C / -40 … 221 °F

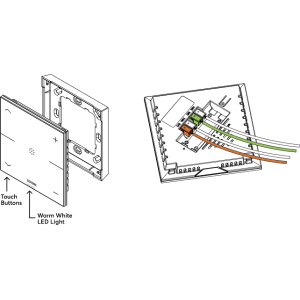

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours White: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 110 g
Total weight 136 g
Product dimensions 90 x 90 x 16 mm / 3.55 x 3.55 x 0.63” (L x W x H)

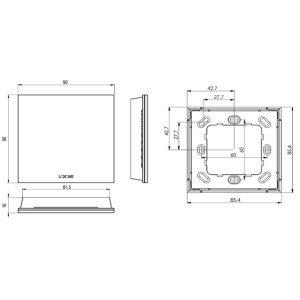

Product dimensions drawing Product dimensions drawing
Pack size 104 x 107 x 39 mm / 4.09 x 4.21 x 1.54” (L x W x H)

Certifications & Standards

Certifications UL 62368-1
CSA C22.2#62368-1
Položka Množství
Rychlý průvodce 1

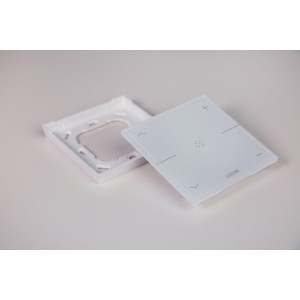

Montážní rámeček 1
