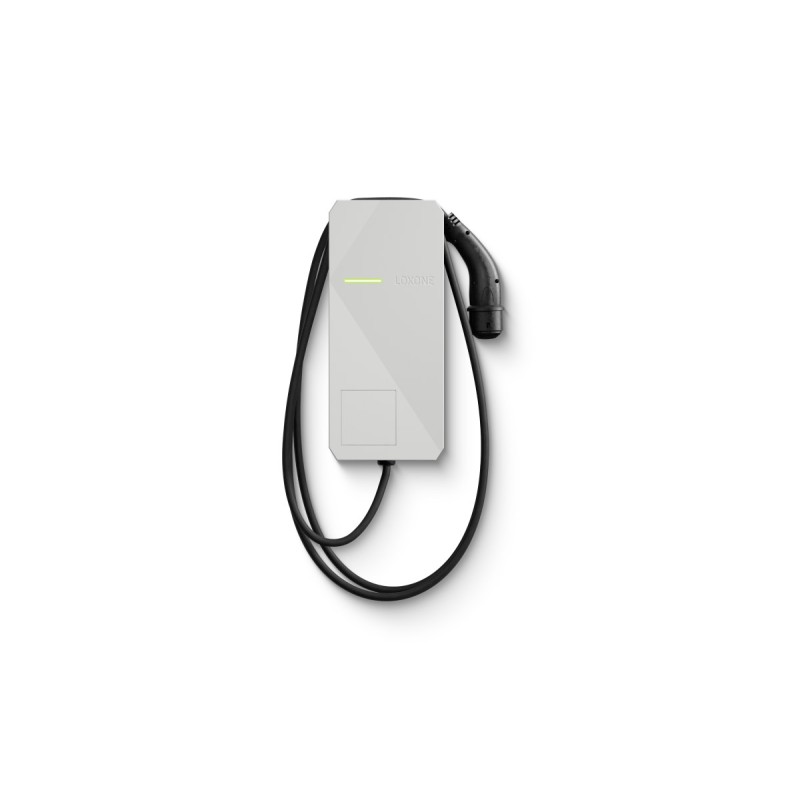

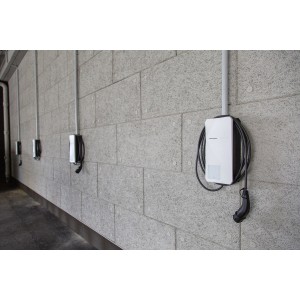

Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree

Wallbox 22 kW 32 A Tree

100677
Loxone
Kč23,750
Tax excluded
Kč4,988 Tax
Kč28,738 Tax included
Quantity
350 Items

Product Details
100677
350 Items

Data sheet

Product Characteristics: Colours
Housing: RAL 9005 ; Decor cover: RAL 9003
Electrical Specifications: Power consumption
Standby: 0.4 W; Charging: 3 W; Standby: 0.3 W; Charging: 1.8 W
Ambient Conditions: Temperature
-20 … 50 °C / -4 … 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP44 (IEC 60529)
Connection Terminals: Terminal type
$1df
Connection Terminals: Wire cross-section
0.5 … 10 mm²; 1.5 … 25 mm²; 0.14 … 1.5 mm²; 0.25 … 0.75 mm²; ferrules required for fine-stranded conductors
Connection Terminals: Stripping length
12 mm; 14 … 15 mm; 8 mm; 8 mm
Connection Terminals: Temperature resistance
-40 … 105 °C; -40 … 70 °C; -60 … 130 °C; -60 … 100 °C
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
4.4 kg
Weight & Dimensions: Product dimensions
430 x 190 x 130 mm (H x W x D)
Certifications & Standards: Certifications
Compatible with ChargePoint be.ENERGISED (OCPP 1.6); OVE R37:2024 (AT TOR)
Connection Terminals: Tightening torque
1.3 Nm; 3 Nm; (Push-In)
Certifications & Standards: Degree of pollution
3
Certifications & Standards: Standards
CE (LVD 2014/35/EU, EMCD 2014/0/EU); IEC 61851-1; IEC 61851-22
Interfaces: Modbus RTU
max. 1 device; max. 3 m wire length; adjustable baud rate & parity; data types: 16 & 32 bit; min. polling cycle: 0.1 s / 1 s
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Ambient Conditions: Installation
Stationary, surface mount, vertical on wall or charging post
Charging: Max. charging power
22 kW (3 phase 32 A) configurable from 4.1 kW to 22 kW
Charging: Charging Mode
Charging mode 3 (IEC 61851-1)
Charging: Residual current detection
Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging: Charging cable with plug
Type 2 plug (IEC 62196); 5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²
Interfaces: OCPP
1.6 & 2.0.1, NFC Code Touch required
Ambient Conditions: Appliance class
Class I
Ambient Conditions: Recommended mounting height
Cable outlet: 132 cm; Top edge: 165 cm
Ambient Conditions: Altitude
max. 2000 m
Electrical Specifications: Rated voltage
AC Input (mains); 24 VDC Input; 3 x 230/400 V, 50 Hz; 18-24 V
Connection Terminals: Screw drive
0.8 x 4 mm; PZ2; (Push-In)
Electrical Specifications: Current
3 x 32 A; max. 120 mA
Electrical Specifications: Total power loss
6.9 W (while charging with 32 A / phase inside the wallbox); -; A 30 mA type A RCD must be connected before each wallbox!
Energy Meter 3-Phase Tree (100567): Measurement accuracy
MID / Class B EN 50470 / Class 1 IEC 62053 / Class 0.5 ANSI C12.1
Ambient Conditions: Impact protection
IK08 (IEC 62262)

Řešení nabíjení, které odpovídá na všechny potřeby

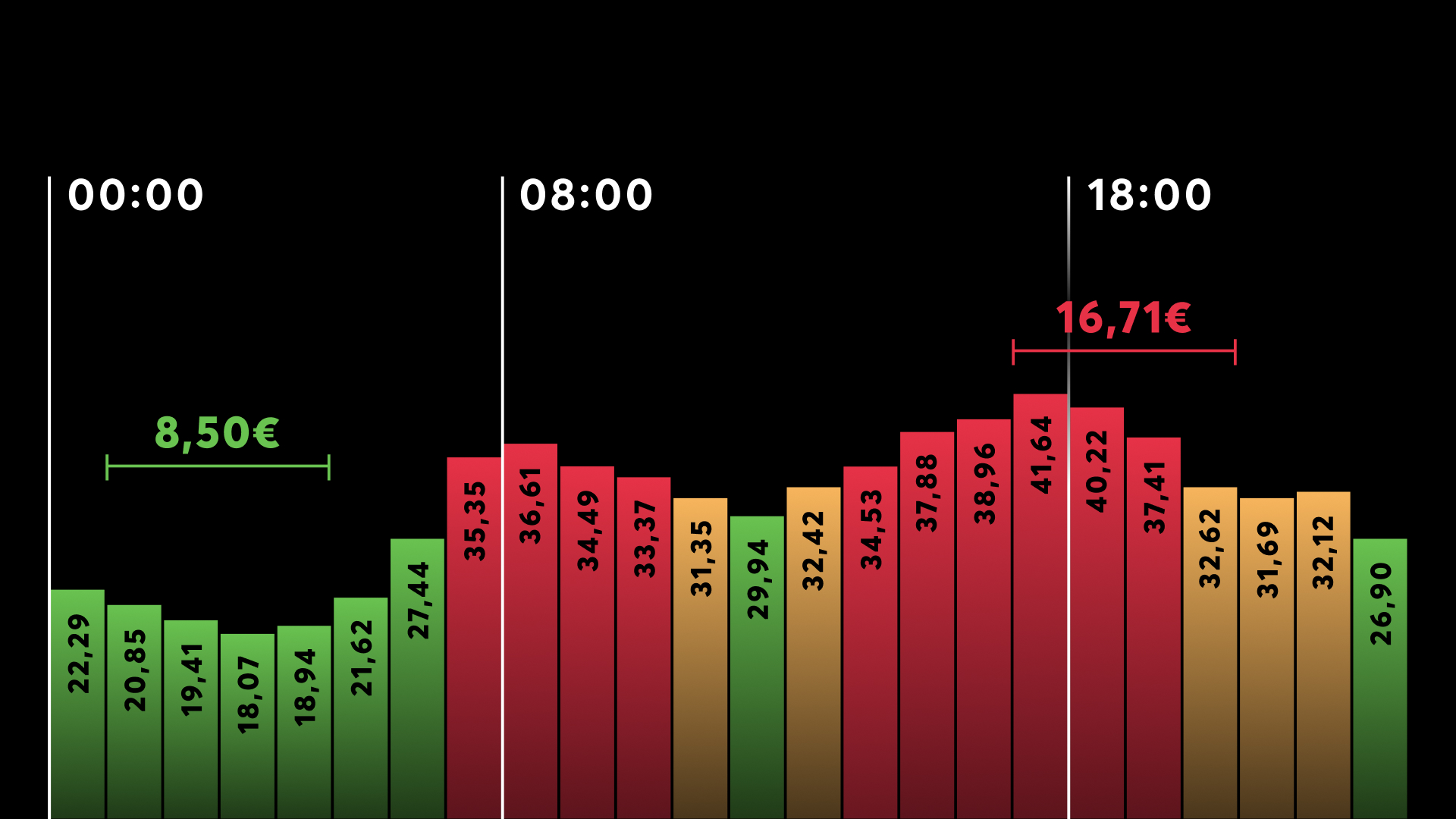

Nakupujte, když je levno
Nakupujte, když je levno

Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.

Příklad (4 hodiny nabíjení – 44 kWh):

  • 7,89 CZK od 17–21 hodin
  • 15,18 CZK od 01–05 hodin
Podpora vozových parků
Podpora vozových parků
  • Blok Wallbox Manager rozděluje napájení do více Wallboxů tak, aby byly chráněny pojistky.
  • Priority – Nabíjení co nejrychleji.
  • Eco – Spravedlivě rozděluje energii do více Wallboxů.

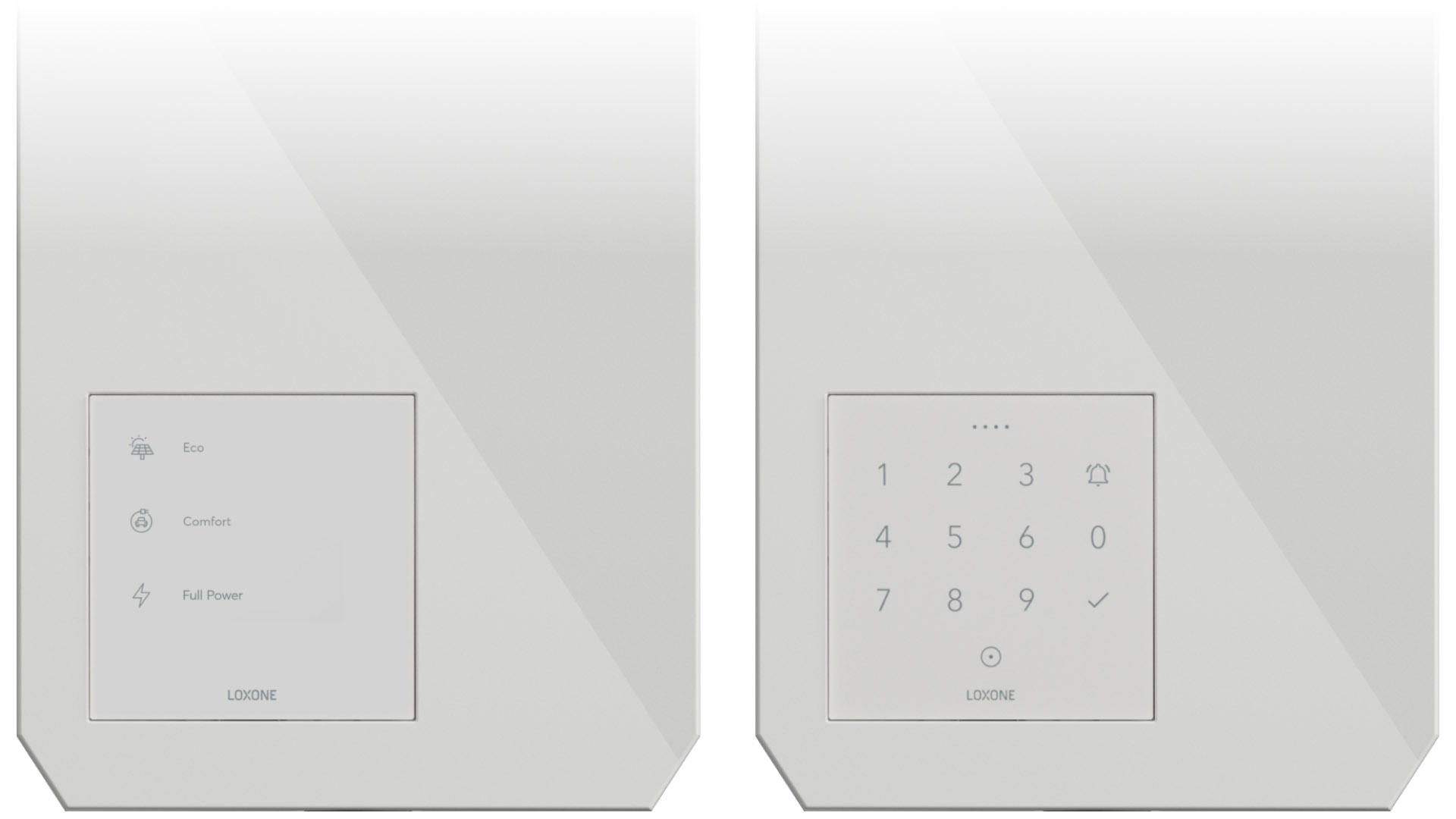

Individuální a rozšiřitelné
Individuální a rozšiřitelné

Snadná integrace dalších komponent pro rozšířené funkce:

  • NFC Code Touch: pro odemykání pomocí NFC tagu nebo kódu
  • Touch Pure Flex: pro individuální ovládání nebo výběr nabíjecích režimů
Včetně řízení zátěže
Včetně řízení zátěže

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.

  • Jakmile hrozí přetížení, dojde k automatickému snížení výkonu nebo úplnému vypnutí spotřebičů, například Wallboxu.

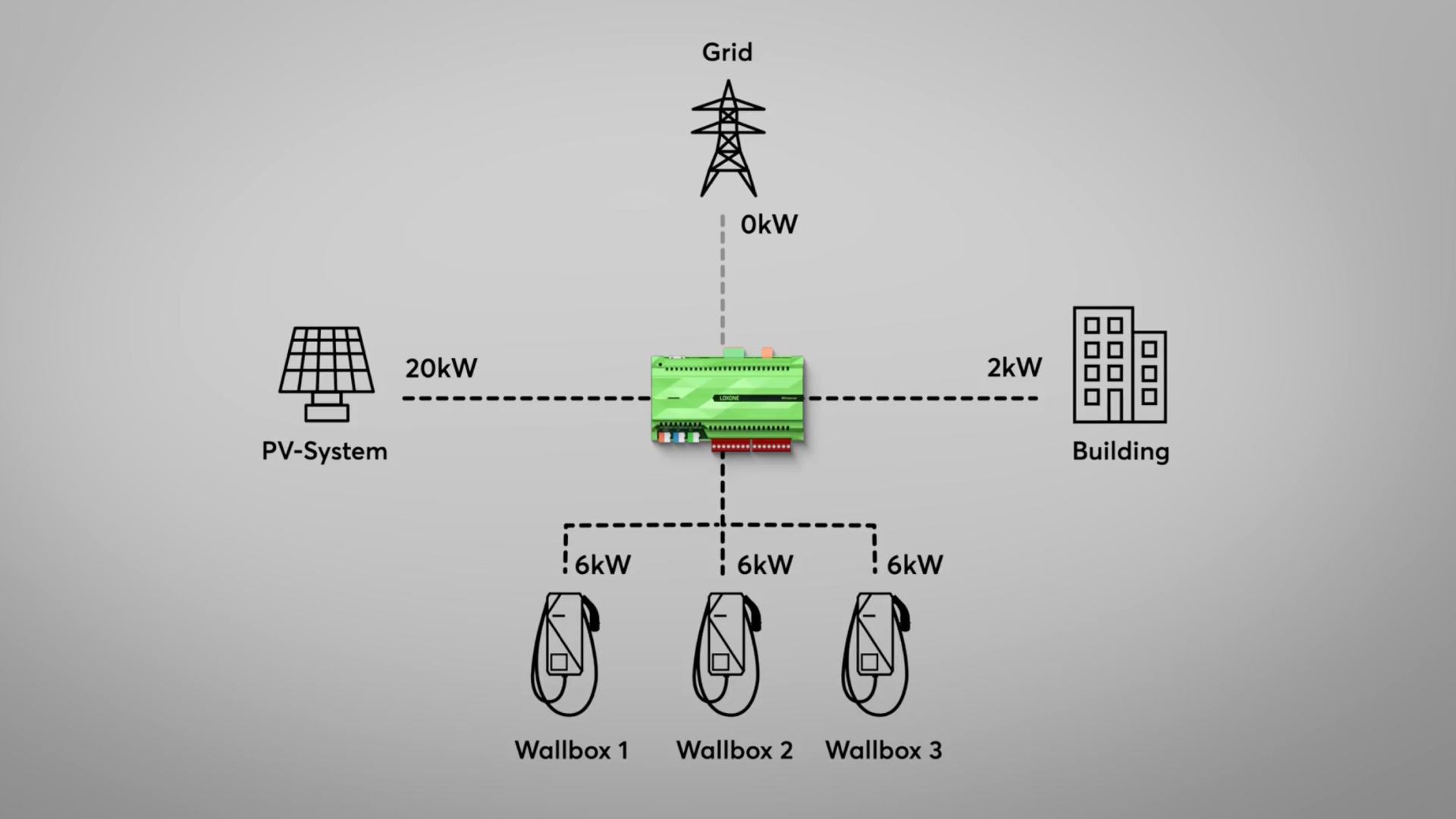

Bezplatné nabíjení
Bezplatné nabíjení

Díky flexibilnímu nabíjecímu výkonu lze Wallbox aktivovat již od 4,1 kW a optimálně tak využít přebytky z fotovoltaiky. Ať už jde o jednu nebo více nabíjecích stanic, přebytková energie je vždy využita maximálně efektivně.

Možnost fakturace
Možnost fakturace
  • Lze účtovat pomocí zabudovaného elektroměru a NFC Code Touch.
  • Procesy nabíjení se automaticky zaznamenávají a lze je předat k vyúčtování.
  • Díky integraci s Exosphere i napříč lokalitami.

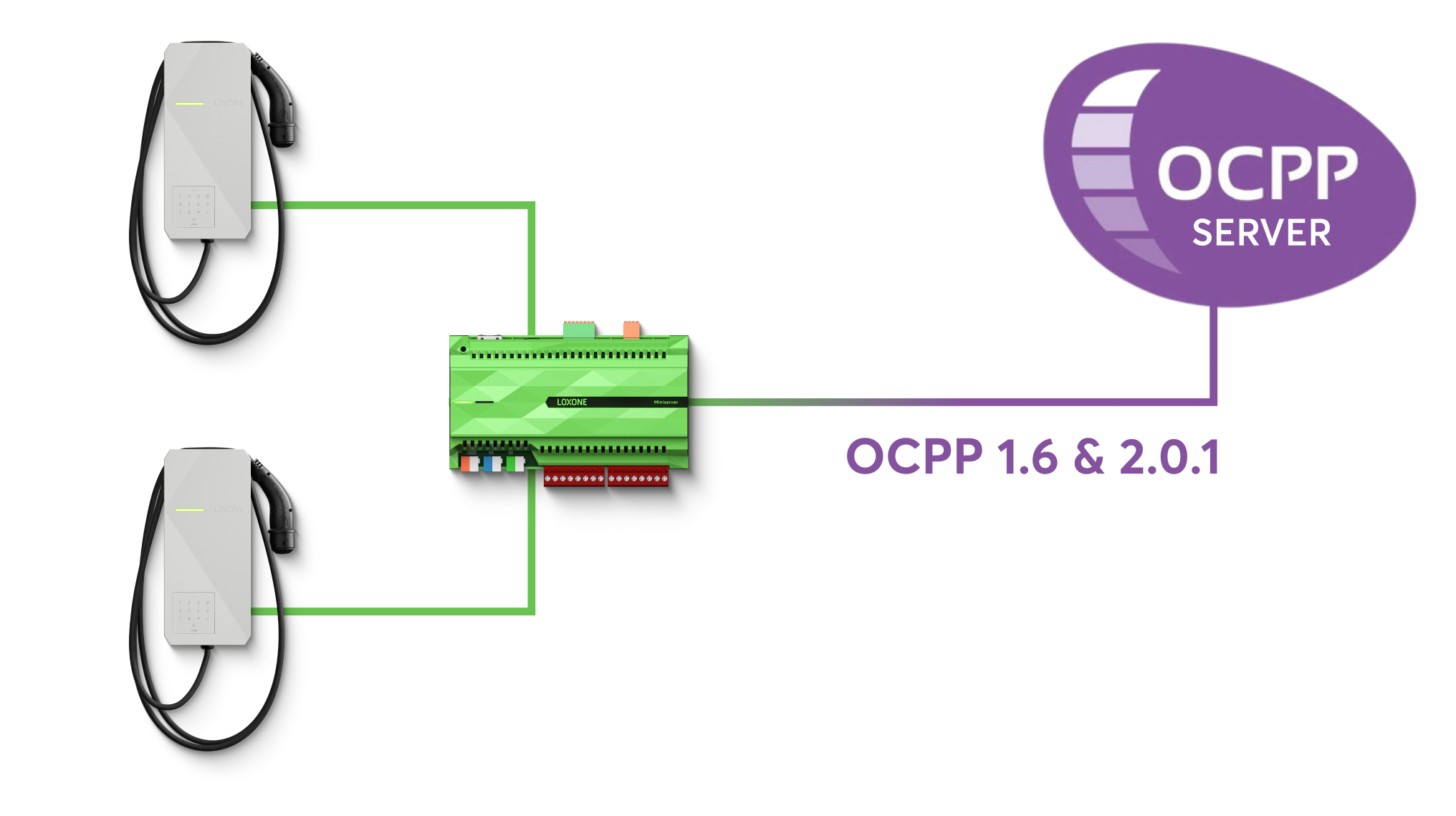

Kompatibilní s OCPP
Kompatibilní s OCPP
  • Možnost připojení k veřejné nabíjecí síti prostřednictvím OCPP
  • Automatické zpracování nabíjecích procesů pro externí uživatele
  • Ad-hoc nabíjení: snadné použití pomocí QR kódu, bez nutnosti registrace nebo smluvního závazku
Vždy pod kontrolou a stále na očích
Vždy pod kontrolou a stále na očích
  • Jednoduché ovládání v aplikaci nebo prostřednictvím Touch Pure Flex, případně NFC Code Touch.
  • Až 5 individuálních režimů nabíjení.
  • Zaznamenávejte informace pomocí funkčního bloku Monitor toku energie.
  • Včetně statistik a záznamů.
Datasheet

Electrical Specifications

Rated voltage AC Input (mains)
24 VDC Input
3 x 230/400 V, 50 Hz
18-24 V
Current 3 x 32 A
max. 120 mA
Power consumption Standby: 0.4 W
Charging: 3 W
Standby: 0.3 W
Charging: 1.8 W
Total power loss 6.9 W (while charging with 32 A / phase inside the wallbox)
-
A 30 mA type A RCD must be connected before each wallbox!

Energy Meter 3-Phase Tree (100567)

Measurement accuracy MID / Class B EN 50470 / Class 1 IEC 62053 / Class 0.5 ANSI C12.1

Charging

Max. charging power 22 kW (3 phase 32 A) configurable from 4.1 kW to 22 kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension
Modbus RTU max. 1 device
max. 3 m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1 s / 1 s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP44 (IEC 60529)
Impact protection IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132 cm
Top edge: 165 cm
Altitude max. 2000 m

Connection Terminals

Terminal type $1df
Wire cross-section 0.5 … 10 mm²
1.5 … 25 mm²
0.14 … 1.5 mm²
0.25 … 0.75 mm²
ferrules required for fine-stranded conductors
Stripping length 12 mm
14 … 15 mm
8 mm
8 mm
Temperature resistance -40 … 105 °C
-40 … 70 °C
-60 … 130 °C
-60 … 100 °C
Tightening torque 1.3 Nm
3 Nm
(Push-In)
Screw drive 0.8 x 4 mm
PZ2
(Push-In)

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 4.4 kg
Total weight 5.9 kg
Product dimensions 430 x 190 x 130 mm (H x W x D)
Product dimensions drawing Product dimensions drawing
Pack size 575 x 395 x 155 mm (H x W x D)

Certifications & Standards

Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
OVE R37:2024 (AT TOR)
Položka Množství
Energy Meter 3-Phase Tree 1
Zaslepovací kryt 1
Dekorativní kryt 1
Průhledný kryt 1
Kryt 1
Montážní rámeček 1
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 2
Nabíjecí kabel, délka 5 m 1
Pokyny k instalaci 1
Příbalový leták 1
