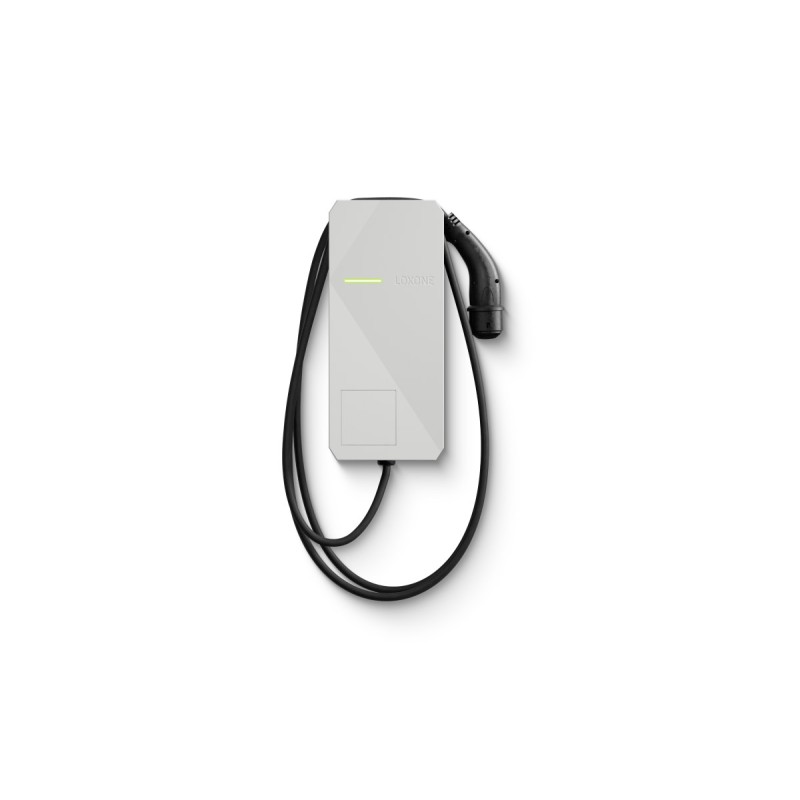

Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree
  • Wallbox 22 kW 32 A Tree

Wallbox 22 kW 32 A Tree

100677
Loxone

LOXONE Wallbox je nabíjecí stanice pro elektromobily, která umožňuje dynamické nabíjení od 4,1 kW do 22 kW. Díky robustnímu rozhraní Tree je plně integrovatelná do systému LOXONE a poskytuje maximální flexibilitu pro inteligentní energetický management.

Vlastnosti:

  • Úsporné a maximálně rychlé nabíjení výkonem až 22 kW AC
  • Snadná instalace díky předinstalovanému LOXONE Elektroměr 3fázový Tree
  • Možnost bezplatného nabíjení využitím přebytků z fotovoltaiky
  • Spot: výhodné nabíjení i bez vlastní FVE – ideální pro dynamické tarify
  • Pohodlné ovládání přes aplikaci LOXONE nebo rozšíření pomocí Touch Pure Flex / NFC Code Touch
  • Identifikace uživatelů a vyúčtování přes NFC
  • Vhodná i pro firemní vozové parky – ochrana před přetížením díky optimálnímu řízení výkonu
  • Až 5 přizpůsobitelných nabíjecích režimů
  • Podpora standardu OCPP
  • Elektroměr splňující směrnici MID, instalovaný již z výroby
23 750 Kč
Bez DPH
4 988 Kč DPH
28 738 Kč S DPH
Počet
350 ks

Popis

LOXONE Wallbox je nabíjecí stanice pro elektromobily, která umožňuje dynamické nabíjení od 4,1 kW do 22 kW. Díky robustnímu rozhraní Tree je plně integrovatelná do systému LOXONE a poskytuje maximální flexibilitu pro inteligentní energetický management.

Vlastnosti:

  • Úsporné a maximálně rychlé nabíjení výkonem až 22 kW AC
  • Snadná instalace díky předinstalovanému LOXONE Elektroměr 3fázový Tree
  • Možnost bezplatného nabíjení využitím přebytků z fotovoltaiky
  • Spot: výhodné nabíjení i bez vlastní FVE – ideální pro dynamické tarify
  • Pohodlné ovládání přes aplikaci LOXONE nebo rozšíření pomocí Touch Pure Flex / NFC Code Touch
  • Identifikace uživatelů a vyúčtování přes NFC
  • Vhodná i pro firemní vozové parky – ochrana před přetížením díky optimálnímu řízení výkonu
  • Až 5 přizpůsobitelných nabíjecích režimů
  • Podpora standardu OCPP
  • Elektroměr splňující směrnici MID, instalovaný již z výroby
Detaily produktu
100677
350 ks

Parametry

Product Characteristics: Colours
Housing: RAL 9005 ; Decor cover: RAL 9003
Electrical Specifications: Power consumption
Standby: 0.4 W; Charging: 3 W; Standby: 0.3 W; Charging: 1.8 W
Ambient Conditions: Temperature
-20 … 50 °C / -4 … 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP44 (IEC 60529)
Connection Terminals: Terminal type
$1df
Connection Terminals: Wire cross-section
0.5 … 10 mm²; 1.5 … 25 mm²; 0.14 … 1.5 mm²; 0.25 … 0.75 mm²; ferrules required for fine-stranded conductors
Connection Terminals: Stripping length
12 mm; 14 … 15 mm; 8 mm; 8 mm
Connection Terminals: Temperature resistance
-40 … 105 °C; -40 … 70 °C; -60 … 130 °C; -60 … 100 °C
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
4.4 kg
Weight & Dimensions: Product dimensions
430 x 190 x 130 mm (H x W x D)
Certifications & Standards: Certifications
Compatible with ChargePoint be.ENERGISED (OCPP 1.6); OVE R37:2024 (AT TOR)
Connection Terminals: Tightening torque
1.3 Nm; 3 Nm; (Push-In)
Certifications & Standards: Degree of pollution
3
Certifications & Standards: Standards
CE (LVD 2014/35/EU, EMCD 2014/0/EU); IEC 61851-1; IEC 61851-22
Interfaces: Modbus RTU
max. 1 device; max. 3 m wire length; adjustable baud rate & parity; data types: 16 & 32 bit; min. polling cycle: 0.1 s / 1 s
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Ambient Conditions: Installation
Stationary, surface mount, vertical on wall or charging post
Charging: Max. charging power
22 kW (3 phase 32 A) configurable from 4.1 kW to 22 kW
Charging: Charging Mode
Charging mode 3 (IEC 61851-1)
Charging: Residual current detection
Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging: Charging cable with plug
Type 2 plug (IEC 62196); 5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²
Interfaces: OCPP
1.6 & 2.0.1, NFC Code Touch required
Ambient Conditions: Appliance class
Class I
Ambient Conditions: Recommended mounting height
Cable outlet: 132 cm; Top edge: 165 cm
Ambient Conditions: Altitude
max. 2000 m
Electrical Specifications: Rated voltage
AC Input (mains); 24 VDC Input; 3 x 230/400 V, 50 Hz; 18-24 V
Connection Terminals: Screw drive
0.8 x 4 mm; PZ2; (Push-In)
Electrical Specifications: Current
3 x 32 A; max. 120 mA
Electrical Specifications: Total power loss
6.9 W (while charging with 32 A / phase inside the wallbox); -; A 30 mA type A RCD must be connected before each wallbox!
Energy Meter 3-Phase Tree (100567): Measurement accuracy
MID / Class B EN 50470 / Class 1 IEC 62053 / Class 0.5 ANSI C12.1
Ambient Conditions: Impact protection
IK08 (IEC 62262)

Řešení nabíjení, které odpovídá na všechny potřeby

Nakupujte, když je levno
Nakupujte, když je levno

Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.

Příklad (4 hodiny nabíjení – 44 kWh):

  • 7,89 CZK od 17–21 hodin
  • 15,18 CZK od 01–05 hodin
Podpora vozových parků
Podpora vozových parků
  • Blok Wallbox Manager rozděluje napájení do více Wallboxů tak, aby byly chráněny pojistky.
  • Priority – Nabíjení co nejrychleji.
  • Eco – Spravedlivě rozděluje energii do více Wallboxů.
Individuální a rozšiřitelné
Individuální a rozšiřitelné

Snadná integrace dalších komponent pro rozšířené funkce:

  • NFC Code Touch: pro odemykání pomocí NFC tagu nebo kódu
  • Touch Pure Flex: pro individuální ovládání nebo výběr nabíjecích režimů
Včetně řízení zátěže
Včetně řízení zátěže

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.

  • Jakmile hrozí přetížení, dojde k automatickému snížení výkonu nebo úplnému vypnutí spotřebičů, například Wallboxu.
Bezplatné nabíjení
Bezplatné nabíjení

Díky flexibilnímu nabíjecímu výkonu lze Wallbox aktivovat již od 4,1 kW a optimálně tak využít přebytky z fotovoltaiky. Ať už jde o jednu nebo více nabíjecích stanic, přebytková energie je vždy využita maximálně efektivně.

Možnost fakturace
Možnost fakturace
  • Lze účtovat pomocí zabudovaného elektroměru a NFC Code Touch.
  • Procesy nabíjení se automaticky zaznamenávají a lze je předat k vyúčtování.
  • Díky integraci s Exosphere i napříč lokalitami.
Kompatibilní s OCPP
Kompatibilní s OCPP
  • Možnost připojení k veřejné nabíjecí síti prostřednictvím OCPP
  • Automatické zpracování nabíjecích procesů pro externí uživatele
  • Ad-hoc nabíjení: snadné použití pomocí QR kódu, bez nutnosti registrace nebo smluvního závazku
Vždy pod kontrolou a stále na očích
Vždy pod kontrolou a stále na očích
  • Jednoduché ovládání v aplikaci nebo prostřednictvím Touch Pure Flex, případně NFC Code Touch.
  • Až 5 individuálních režimů nabíjení.
  • Zaznamenávejte informace pomocí funkčního bloku Monitor toku energie.
  • Včetně statistik a záznamů.
Datasheet

Electrical Specifications

Rated voltage AC Input (mains)
24 VDC Input
3 x 230/400 V, 50 Hz
18-24 V
Current 3 x 32 A
max. 120 mA
Power consumption Standby: 0.4 W
Charging: 3 W
Standby: 0.3 W
Charging: 1.8 W
Total power loss 6.9 W (while charging with 32 A / phase inside the wallbox)
-
A 30 mA type A RCD must be connected before each wallbox!

Energy Meter 3-Phase Tree (100567)

Measurement accuracy MID / Class B EN 50470 / Class 1 IEC 62053 / Class 0.5 ANSI C12.1

Charging

Max. charging power 22 kW (3 phase 32 A) configurable from 4.1 kW to 22 kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension
Modbus RTU max. 1 device
max. 3 m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1 s / 1 s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP44 (IEC 60529)
Impact protection IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132 cm
Top edge: 165 cm
Altitude max. 2000 m

Connection Terminals

Terminal type $1df
Wire cross-section 0.5 … 10 mm²
1.5 … 25 mm²
0.14 … 1.5 mm²
0.25 … 0.75 mm²
ferrules required for fine-stranded conductors
Stripping length 12 mm
14 … 15 mm
8 mm
8 mm
Temperature resistance -40 … 105 °C
-40 … 70 °C
-60 … 130 °C
-60 … 100 °C
Tightening torque 1.3 Nm
3 Nm
(Push-In)
Screw drive 0.8 x 4 mm
PZ2
(Push-In)

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 4.4 kg
Total weight 5.9 kg
Product dimensions 430 x 190 x 130 mm (H x W x D)
Product dimensions drawing Product dimensions drawing
Pack size 575 x 395 x 155 mm (H x W x D)

Certifications & Standards

Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
OVE R37:2024 (AT TOR)
Položka Množství
Energy Meter 3-Phase Tree 1
Zaslepovací kryt 1
Dekorativní kryt 1
Průhledný kryt 1
Kryt 1
Montážní rámeček 1
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 2
Nabíjecí kabel, délka 5 m 1
Pokyny k instalaci 1
Příbalový leták 1
