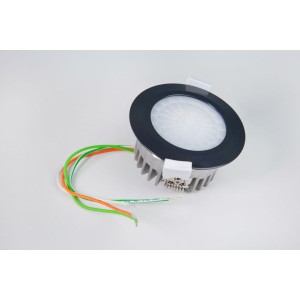

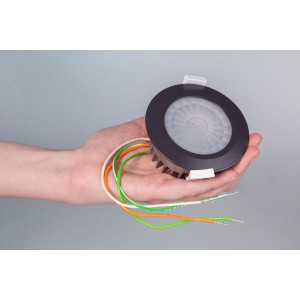

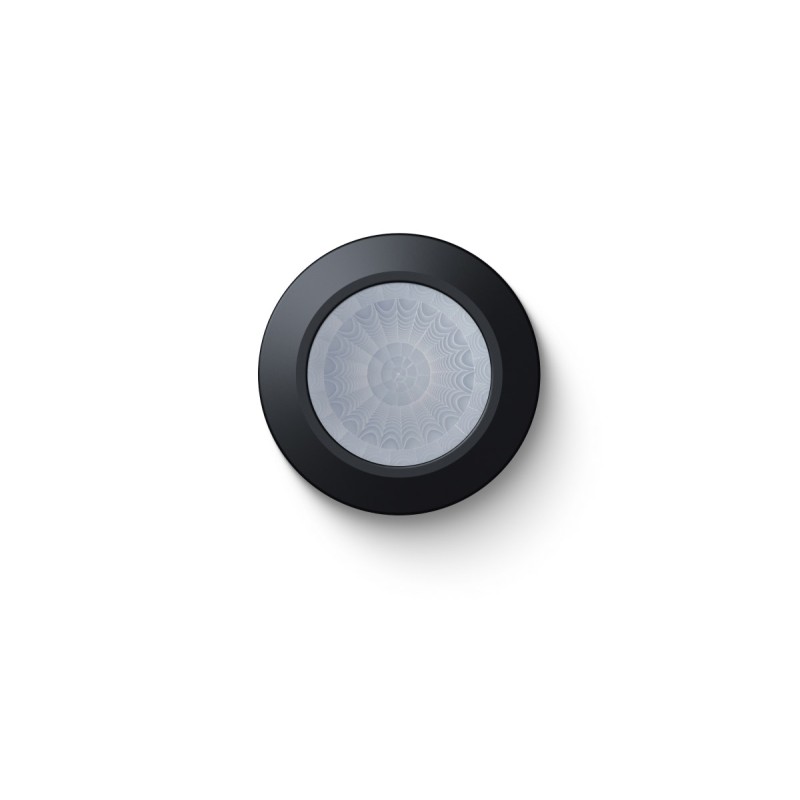

Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová
  • Zápustný senzor přítomnosti Tree antracitová

Zápustný senzor přítomnosti Tree antracitová

100467
Loxone
Kč2,714
Tax excluded
Kč570 Tax
Kč3,284 Tax included
Quantity
2360 Items

Product Details
100467
2360 Items

Data sheet

Product Characteristics: Colours
Anthracite: RAL7021 - Part No. 100467; White: RAL9003 - Part No. 100466
Electrical Specifications: Supply voltage
9 … 30 V DC
Electrical Specifications: Power consumption
typ. 0.25 W
Ambient Conditions: Humidity
max. 95% r.H. (non condensing)
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
150 g
Weight & Dimensions: Product dimensions
Outer diameter of bezel: 86mm (3.39"); Installation depth: 40mm (1.57"); Hole diameter: 68 … 72mm (2.68 … 2.83")
Electrical Specifications: Temperature
-25 … 70°C / -13 … 158°F
Certifications & Standards: Safety class
IP20
Electrical Specifications: Power loss
max. 0.25 W
Connections: Wire cross-section
Connection Cable: 0.75mm² / AWG18; Connection Terminals: 0.14 … 4mm² / AWG24 … 12
Connections: Stripping length
Connection Cable: 11mm / 0.43"; Connection Terminals: 11mm / 0.43"
Connections: Temperature resistance
Connection Cable: max. 70°C / 158°F; Connection Terminals: max. 85°C / 185°F
Electrical Specifications: Recommended mounting height
2.5 ... 3.5m / 8.2 ... 11.5ft
Electrical Specifications: Motion detection
passive infrared sensor
Electrical Specifications: Motion detection range
8m / 26.25ft (at height of 3m / 9.84ft)
Electrical Specifications: Measuring range of brightness sensor
0 … 32000lx
Electrical Specifications: Detection angle vertical
110°
Electrical Specifications: Detection angle horizontal
360°
Connections: Length
Connection Cable: 200mm / 7.87"; Connection Terminals: -
Electrical Specifications: Installation height
max. 3.5m / 11.5ft
Electrical Specifications: Acoustic detection
60Hz … 20kHz, mono

Unikátní multisenzorová technologie: detekce pohybu, přítomnosti a jasu

Díky spolehlivé detekci přítomnosti, pohybu a jasu tvoří Senzor přítomnosti základní kámen pro automatizaci důležitých funkcí.

Všestranný akustický senzor
Všestranný akustický senzor

Díky integrovanému akustickému senzoru nabízí Senzor přítomnosti ještě širší škálu možných použití.

  • Automatický čas činnosti: Pomocí akustického senzoru se přítomnost prodlouží, přestože není zaznamenán pohyb (např. při sledování TV).
  • Snadná reaktivace: Při zhasnutí světel v místnosti je lze do 10 sekund snadno opět rozsvítit hlukem.
  • Individuální prahová hodnota alarmu: Pokud je překročena určitá hladina hluku, je aktivován alarmový výstup Senzoru přítomnosti. Následně je spuštěn alarm, případně je vám odeslána notifikace.
Detekce přítomnosti v asistovaném bydlení
Detekce přítomnosti v asistovaném bydlení

Pokud starší lidé nebo lidé s potřebou péče žijí sami doma, je důležité, aby příbuzní věděli, že je vše v pořádku. Toho lze dosáhnout detekcí přítomnosti. Pád, změny chování i nouzové situace lze detekovat a spustit alarm či odeslat notifikaci pečujícím či blízkým osobám. Více o asistovaném bydlení »

Plánování a instalace
Plánování a instalace

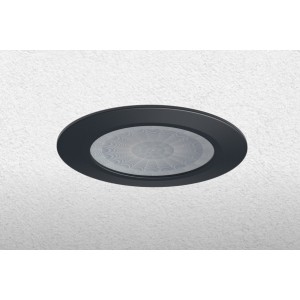

Díky plochému designu je integrace Senzoru přítomnosti Tree bezproblémová.

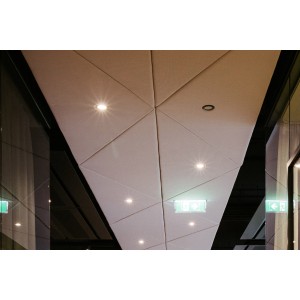

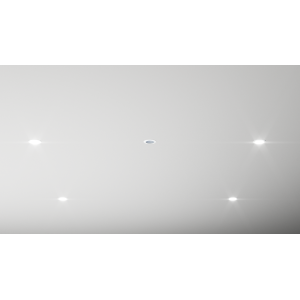

Doporučujeme umístit Zápustný senzor přítomnosti doprostřed mezi dva LED Spoty.

Rozdíly mezi variantami


Zápustný senzor přítomnostiTree

Senzor přítomnosti Tree

Senzor přítomnosti Air Battery

Senzor přítomnosti Air 24V

Oblasti použití

Novostavba

Povrchová montáž v novostavbě

Dodatečná montáž / modernizace

Dodatečná montáž / modernizace

Akustický senzor

✔

✔

✕

✔

BewegungssensorSenzor pohybu

✔

✔

✔

✔

Senzor jasu

✔

✔

✔

✔

Datasheet

Electrical Specifications

Supply voltage 9 … 30 V DC
Power consumption typ. 0.25 W
Power loss max. 0.25 W
Temperature -25 … 70°C / -13 … 158°F
Motion detection passive infrared sensor
Motion detection range 8m / 26.25ft (at height of 3m / 9.84ft)
Recommended mounting height 2.5 ... 3.5m / 8.2 ... 11.5ft
Installation height max. 3.5m / 11.5ft
Detection angle vertical 110°
Detection angle horizontal 360°
Measuring range of brightness sensor 0 … 32000lx
Acoustic detection 60Hz … 20kHz, mono

Ambient Conditions

Humidity max. 95% r.H. (non condensing)

Connections

Wire cross-section Connection Cable: 0.75mm² / AWG18
Connection Terminals: 0.14 … 4mm² / AWG24 … 12
Stripping length Connection Cable: 11mm / 0.43"
Connection Terminals: 11mm / 0.43"
Temperature resistance Connection Cable: max. 70°C / 158°F
Connection Terminals: max. 85°C / 185°F
Length Connection Cable: 200mm / 7.87"
Connection Terminals: -

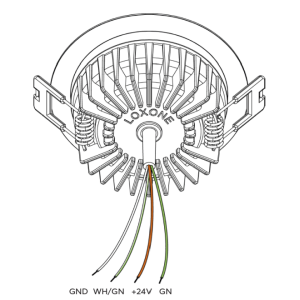

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Anthracite: RAL7021 - Part No. 100467
White: RAL9003 - Part No. 100466
Finish Matte

Weight & Dimensions

Net weight 150 g
Total weight 250 g
Product dimensions Outer diameter of bezel: 86mm (3.39")
Installation depth: 40mm (1.57")
Hole diameter: 68 … 72mm (2.68 … 2.83")

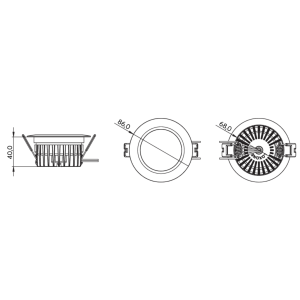

Product dimensions drawing Product dimensions drawing
Pack size 98x90x33mm / 3.86x3.54x1.30” (LxWxH)

Certifications & Standards

Safety class IP20

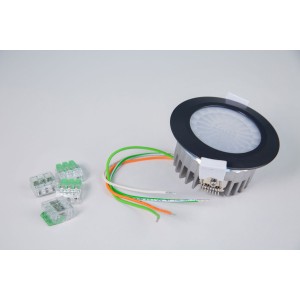

Položka Množství

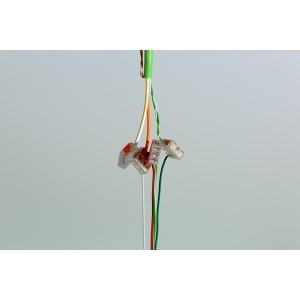

WAGO svorky 4

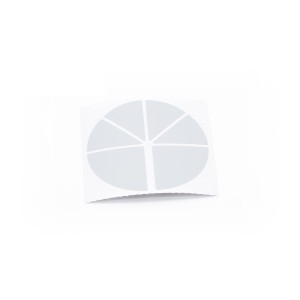

Nálepka na zakrytí čočky pro omezení detekční oblasti 1
Příbalový leták 1
Comments (0)
Grade
No customer reviews for the moment.
16 other products in the same category:
DALI Air

Reference: 100570

Brand: Loxone

DALI Air

(0)
Kč3,500 tax excl.
Kč735 Tax
Kč4,235 tax incl.
More DALI Air
In stock
In stock: 559
Leaf 1 Air Set

Reference: 100947

Leaf 1 Air Set

(0)
S Leaf 1 Air integrujete jako partner LOXONE decentrální větrání přímo do svých instalací – bez náročného budování centrální vzduchotechniky.FunkceVětrání podle potřeby – řízené podle CO₂, vlhkosti vzduchu, teploty a přítomnosti osobRekuperace tepla až 91 %Automatické free cooling a free heating při vhodné venkovní teplotěPárový provoz pro tlakově...
Kč13,760 tax excl.
Kč2,890 Tax
Kč16,650 tax incl.
More Leaf 1 Air Set
In stock
In stock: 58
You might also like

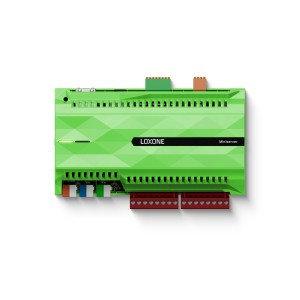

Miniserver

Reference: 100335

Brand: Loxone

Miniserver

(0)
Kč16,400 tax excl.
Kč3,444 Tax
Kč19,844 tax incl.
More Miniserver
In stock
In stock: 5985

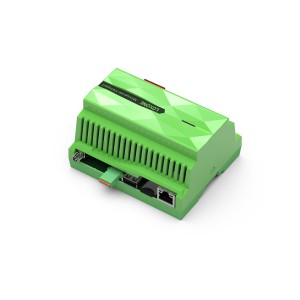

Tree Extension
