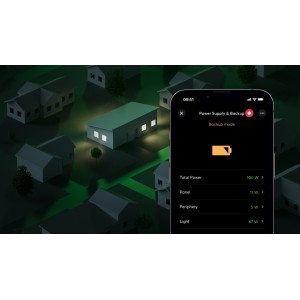

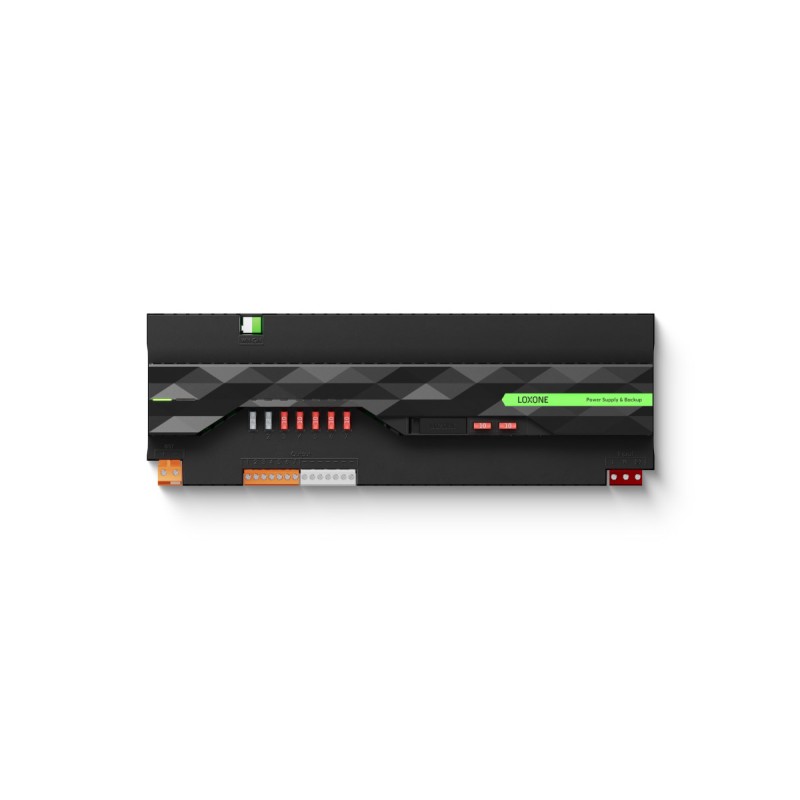

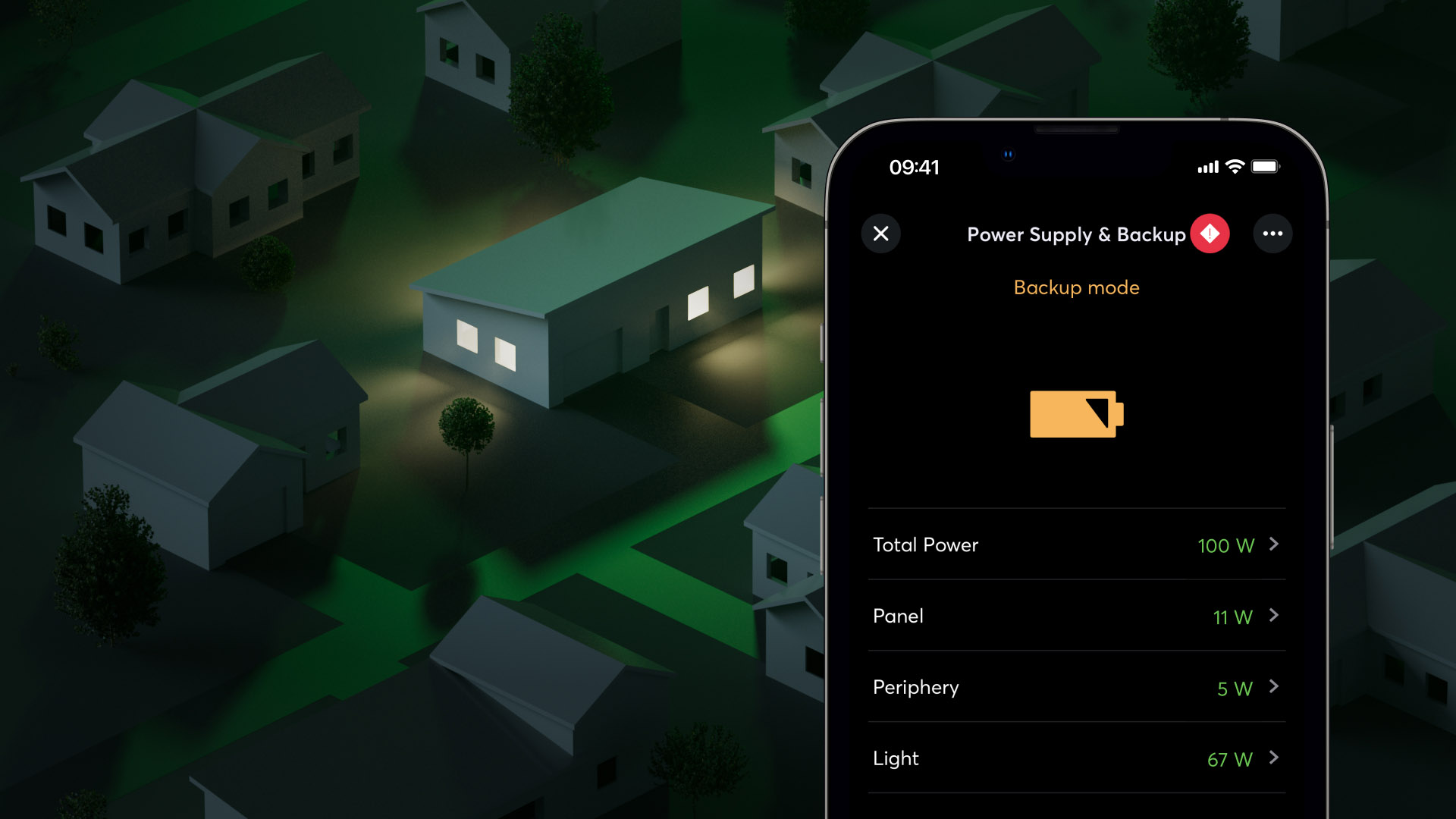

Při výpadku proudu napájí Power Supply & Backup vaši 24V periferii bez přerušení prostřednictvím externí baterie. Pokud je do systému LOXONE integrováno 24V osvětlení, lze jej automaticky stmívat, a tím prodloužit výdrž baterie. Přes NFC Code Touch navíc můžete své dveře dál otevírat i bez klíče. A aktivní zůstává i alarm při výpadku proudu.

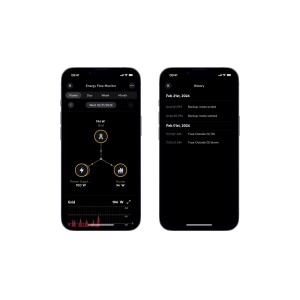

Bezproblémová integrace do řešení energetického managementu od LOXONE:
Power Supply & Backup lze instalovat nezávisle na systému LOXONE a zařízení používat s baterií pro funkci záložního napájení.

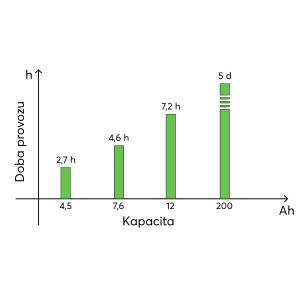

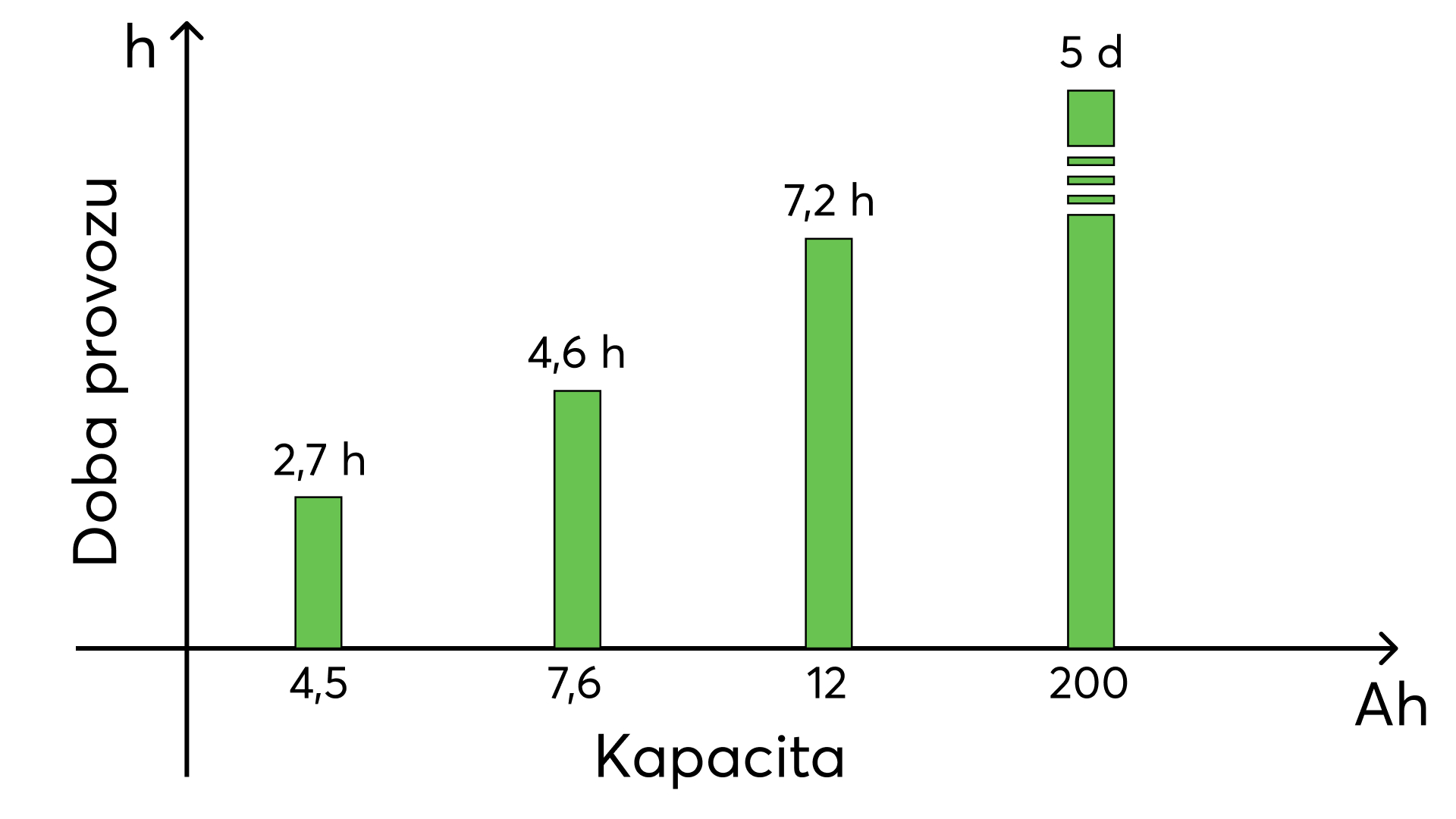

Doporučené jsou 36 V DC olověné akumulátory (např. uzavřené gelové nebo AGM baterie) s kapacitou až 200 Ah (podrobnosti viz dokumentace).

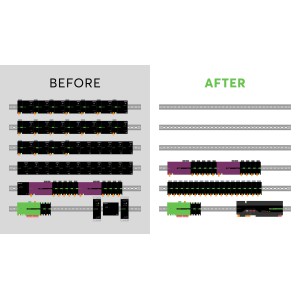

S jedním produktem zajistíte energeticky efektivní provoz i zabezpečení celé budovy. Ušetříte místo v rozvaděči i náklady.
Power Supply & Backup – srovnání | ||
Tradiční napájení zdroje | Power Supply & Backup | |
Výstupní napětí 24 V | ✔ | ✔ |
Včetně pojistek | ✕ | ✔ |

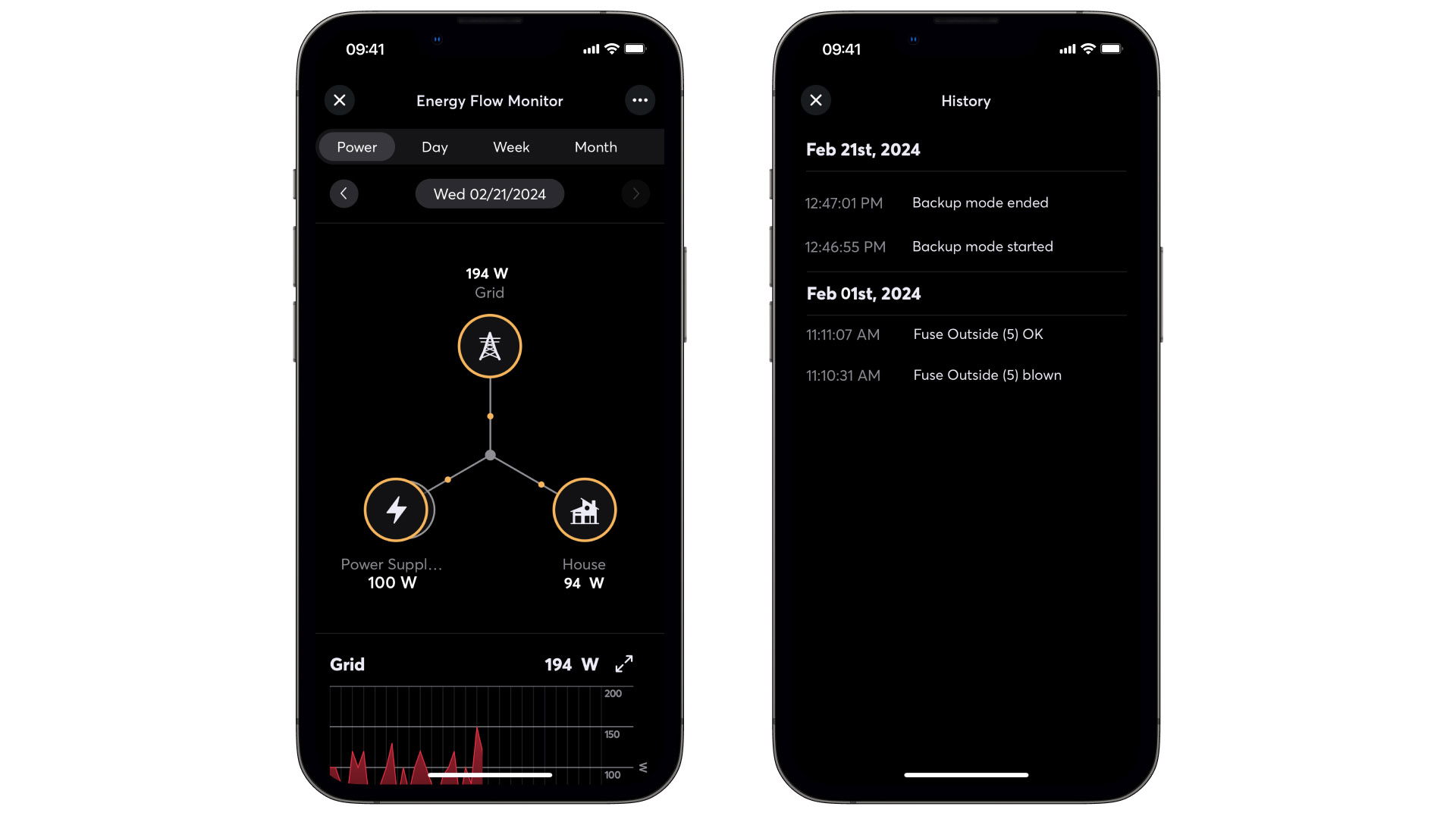

Zabudovaná funkce měření energie | ✕ | ✔ |
Monitorování výkonu | ✕ | ✔ |
Zabudovaná funkce zálohování | ✕ | ✔ |

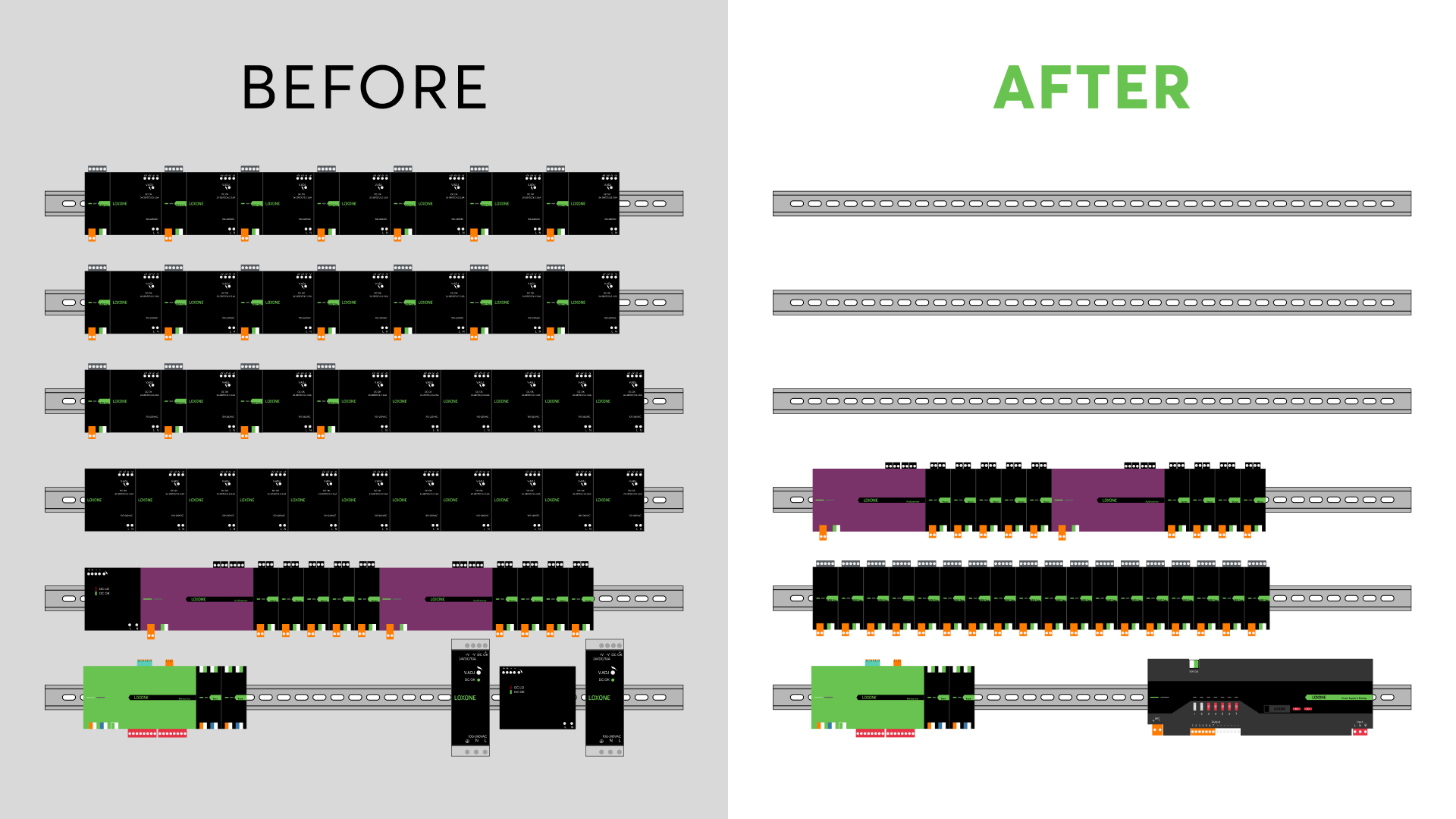

Počet jednotek na DIN liště | 25TE | 18TE |
Čas instalace | 3h | 0,5h |
Napájení v pohotovostním režimu | 22W | 8W |
Cena | €€€ | € |

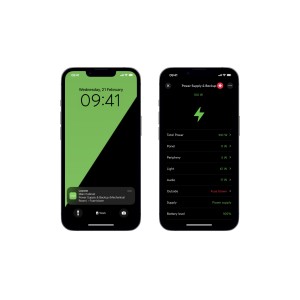

Tip: Pokud je router, ke kterému je Miniserver připojen, napájen přes napěťový regulátor připojený k Power Supply & Backup, zůstane Miniserver zvenku přístupný a bude vás nadále informovat.
| Nominal voltage | 208 … 240VAC, 50 … 60Hz |
|---|---|
| Input current nominal / peak | 4.6A / 6.9A |
| Inrush current | 15A |
| Efficiency | typ. 94% |
| Power consumption no load | 4W |
| Power factor | 0.96 |
| Output voltage | 24 … 27VDC (adjustable in LOXONE Config) |
|---|---|
| Total current nominal load (continuous) |
Mains powered: 40A Battery powered: 25A |
| Total current peak load (10sec) |
Mains powered: 60A Battery powered: 40A |
| Layout of outputs |

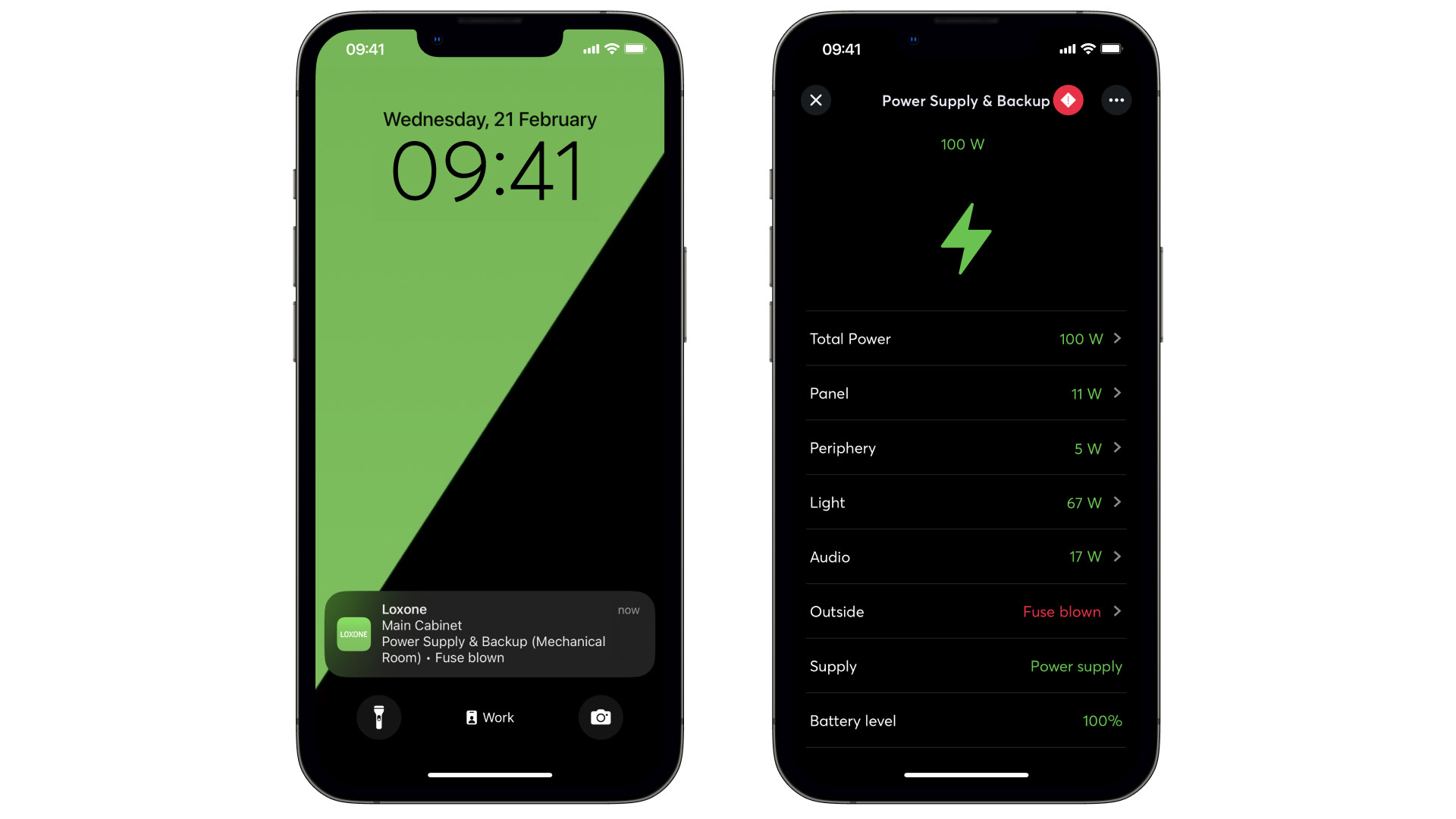

7 outputs with up to 10A each individually protected by user replaceable fuses Notification of defective fuses by LEDs and software Power measurement for each output mains isolated, SELV and PELV capable GND terminals internally connected Thermally and overload protected by shutdown of total load |
| Fuse type |

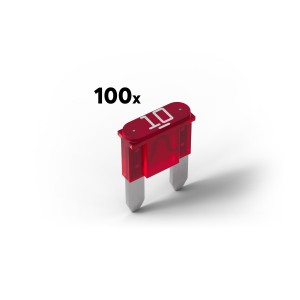

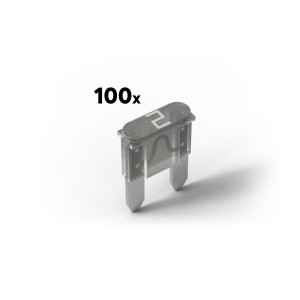

Blade type Mini Automotive Fuse 32V, APM/ATM Littelfuse® 297 max. 15A |
| Nominal voltage | 36VDC |
|---|---|
| Discharge current peak load | 25A |
| Discharge current nominal load | 17A |
| Max. charging current | 2A |
| Battery type | Lead-acid, VRLA recommended |
| Battery capacity | max. 200Ah for a single Battery of a 36V pack |
| Max. length of battery cables | 2m / 6.56ft |
| Battery fuse | The battery cable must be suitably fused close to the battery. |
| LOXONE Tree | Connection with Miniserver / Tree Extension |
|---|
| Ambient temperature |
-25 … 70°C / -13 … 158°F Derating of 2% / °K above 45°C / 113°F required! |
|---|---|
| Humidity | max. 95 % RH (non-condensing) |
| Installation |
Mount on a DIN rail in a suitable distribution enclosure. Ensure heat dissipation by mounting horizontally in the lower area of the enclosure and providing a 50mm / 2“ clearance below and above the unit. Do not cover ventilation openings. |
| Min. volume of distribution enclosure | 100l / 6100 cu in |

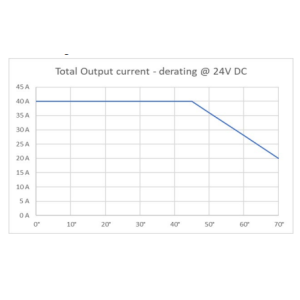

| Derating curve diagram |
|
|---|

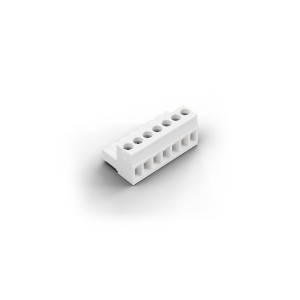

| Terminal type |

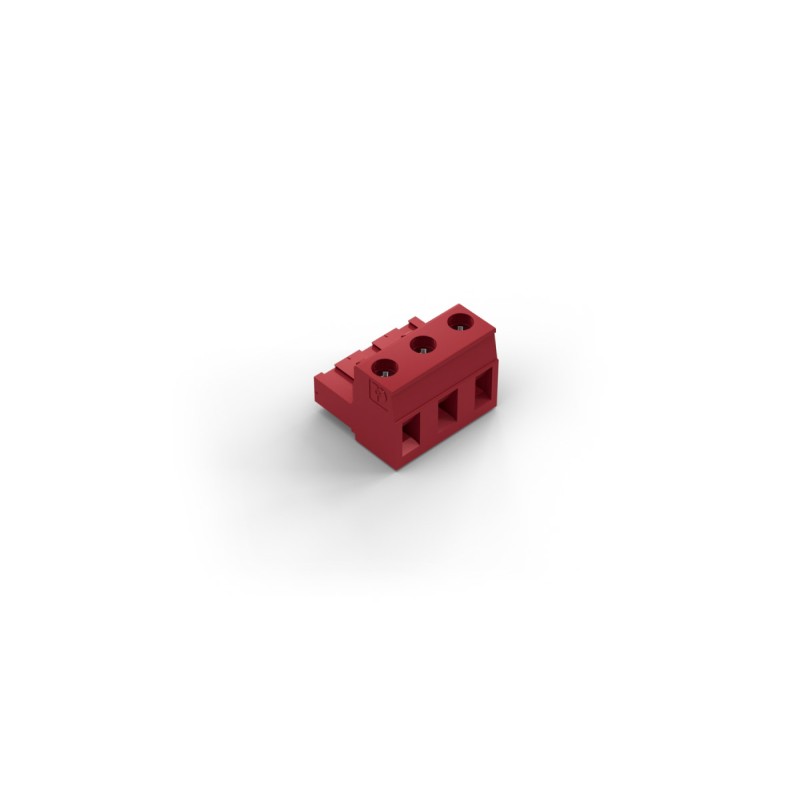

AC input, DC Outputs: 2EDGK Battery Input: EC762V LOXONE Tree: DG220B |
|---|---|
| Terminal type |
AC input, DC Outputs: 0.5 ... 2.5mm² / AWG20 ... 12 Battery Input: 0.5 … 4mm² / AWG20 … 10 LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18 |
| Stripping length |
AC input, DC Outputs: 7mm / 0.28" Battery Input: 8mm / 0.32" LOXONE Tree: 5 … 6mm / 0.2 … 0.24" |
| Tightening torque |
AC input, DC Outputs: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft Battery Input: 0.7Nm / 0.52 lbf ft LOXONE Tree: - |
| Temperature resistance |
AC input, DC Outputs: min. 90°C / 194°F Battery Input: min. 90°C / 194°F" LOXONE Tree: -40 … 105°C / -40 … 221°F |

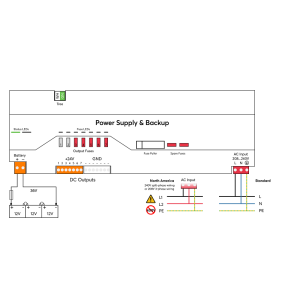

| Connection Diagram |
|
|---|
| Mounting type | DIN rail according to EN 50022, 35 mm |
|---|---|
| Colours | Black: RAL 9005 |
| Finish | Matte |
| Net weight | 1532g |
|---|---|
| Total weight | 1832g |
| Product dimensions | 324x110x72.37mm / 12.76x4.33x2.85" (LxWxH), 18 division units |

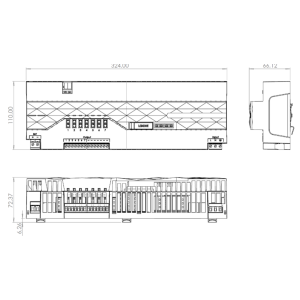

| Product dimensions drawing |
|
| Pack size | 372x148x105mm / 14.65x5.83x4.13" (LxWxH) |
| Safety class | IP20 |
|---|---|
| Operation | Type 1 (built-in device with permanent wiring and protective conductor) |
| Degree of pollution | 2 |
| Overvoltage category | II, according to IEC 62368-1 |
| EMC complies with following standards |
EN 61000-6-1 EN 61000-6-3 |
| Položka | Množství |
|---|---|
| Mini pojistka 2 A | 2 |
| Mini pojistka 10 A | 5 |
| Nástroj pro výměnu pojistek | 1 |
| Náhradní pojistky 10 A | 2 |
