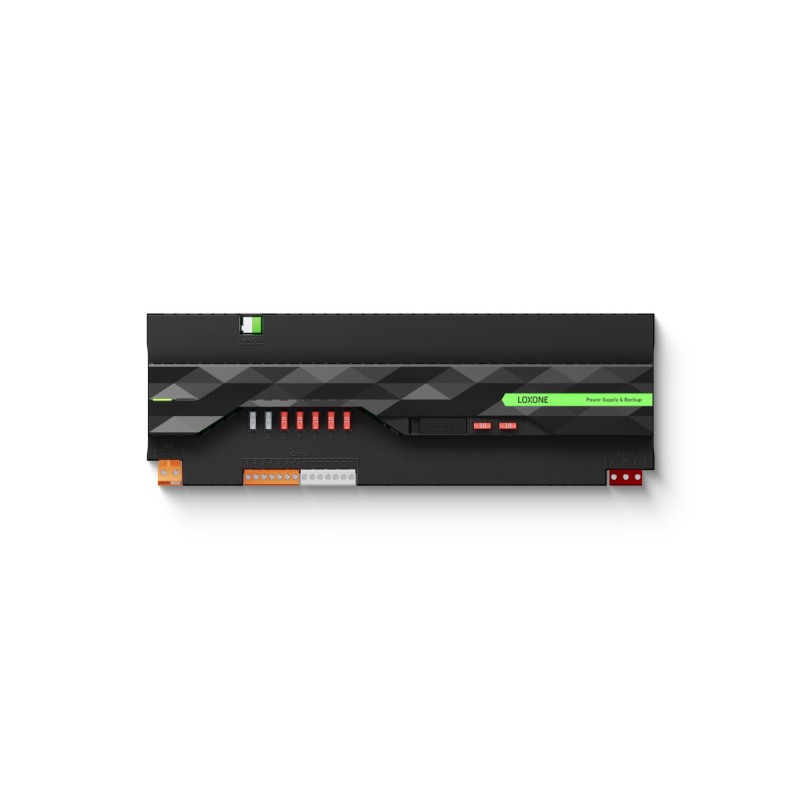

Power Supply & Backup

100401
Loxone

Power Supply & Backup je víc než jen napájecí zdroj na DIN lištu pro proud až do 40 A. Nabízí sedm síťově izolovaných výstupů s napětím 24 V DC (každý až do 10 A). Každý výstup má vlastní pojistku a měření výkonu. Navíc můžete připojit 36 V DC baterii, která v případě výpadku proudu zajistí napájení vaší instalace LOXONE – samozřejmě bez přerušení.

16 250 Kč
Bez DPH
3 413 Kč DPH
19 663 Kč S DPH
Počet
515 ks

Popis

Power Supply & Backup je víc než jen napájecí zdroj na DIN lištu pro proud až do 40 A. Nabízí sedm síťově izolovaných výstupů s napětím 24 V DC (každý až do 10 A). Každý výstup má vlastní pojistku a měření výkonu. Navíc můžete připojit 36 V DC baterii, která v případě výpadku proudu zajistí napájení vaší instalace LOXONE – samozřejmě bez přerušení.

Detaily produktu
100401
515 ks

Parametry

Product Characteristics: Colours
Black: RAL 9005
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Connection Terminals: Terminal type
AC input, DC Outputs: 0.5 ... 2.5mm² / AWG20 ... 12; Battery Input: 0.5 … 4mm² / AWG20 … 10; LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18
Connection Terminals: Stripping length
AC input, DC Outputs: 7mm / 0.28"; Battery Input: 8mm / 0.32"; LOXONE Tree: 5 … 6mm / 0.2 … 0.24"
Connection Terminals: Temperature resistance
AC input, DC Outputs: min. 90°C / 194°F; Battery Input: min. 90°C / 194°F"; LOXONE Tree: -40 … 105°C / -40 … 221°F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
1532g
Weight & Dimensions: Product dimensions
324x110x72.37mm / 12.76x4.33x2.85" (LxWxH), 18 division units
Connection Terminals: Tightening torque
AC input, DC Outputs: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft; Battery Input: 0.7Nm / 0.52 lbf ft; LOXONE Tree: -;
Certifications & Standards: Operation
Type 1 (built-in device with permanent wiring and protective conductor)
Certifications & Standards: Degree of pollution
2
Certifications & Standards: Safety class
IP20
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
AC Input (mains voltage): Nominal voltage
208 … 240VAC, 50 … 60Hz
AC Input (mains voltage): Input current nominal / peak
4.6A / 6.9A
AC Input (mains voltage): Inrush current
15A
AC Input (mains voltage): Efficiency
typ. 94%
AC Input (mains voltage): Power consumption no load
4W
AC Input (mains voltage): Power factor
0.96
DC Outputs: Output voltage
24 … 27VDC (adjustable in LOXONE Config)
DC Outputs: Total current nominal load (continuous)
Mains powered: 40A; Battery powered: 25A
DC Outputs: Total current peak load (10sec)
Mains powered: 60A; Battery powered: 40A;
DC Outputs: Fuse type
Blade type Mini Automotive Fuse 32V, APM/ATM; Littelfuse® 297; max. 15A
Battery Input: Nominal voltage
36VDC
Battery Input: Discharge current peak load
25A
Battery Input: Discharge current nominal load
17A
Battery Input: Max. charging current
2A
Battery Input: Battery type
Lead-acid, VRLA recommended
Battery Input: Battery capacity
max. 200Ah for a single Battery of a 36V pack
Battery Input: Max. length of battery cables
2m / 6.56ft
Battery Input: Battery fuse
The battery cable must be suitably fused close to the battery.
Ambient Conditions: Ambient temperature
-25 … 70°C / -13 … 158°F ; Derating of 2% / °K above 45°C / 113°F required!
Ambient Conditions: Installation
Mount on a DIN rail in a suitable distribution enclosure. Ensure ; heat dissipation by mounting horizontally in the lower area of ; the enclosure and providing a 50mm / 2“ clearance below and ; above the unit. Do not cover ventilation openings.
Ambient Conditions: Min. volume of distribution enclosure
100l / 6100 cu in
Certifications & Standards: Overvoltage category
II, according to IEC 62368-1
Certifications & Standards: EMC complies with following standards
EN 61000-6-1; EN 61000-6-3

Výpadek proudu? Žádné obavy.

Při výpadku proudu napájí Power Supply & Backup vaši 24V periferii bez přerušení prostřednictvím externí baterie. Pokud je do systému LOXONE integrováno 24V osvětlení, lze jej automaticky stmívat, a tím prodloužit výdrž baterie. Přes NFC Code Touch navíc můžete své dveře dál otevírat i bez klíče. A aktivní zůstává i alarm při výpadku proudu.

Výhody jednotlivých pojistek
Výhody jednotlivých pojistek
  • Pokud dojde k vybavení pojistky, dostanete upozornění v aplikaci LOXONE. Aktivovanou pojistku navíc signalizuje LED přímo na zařízení.
  • Zároveň můžete využít i běžné typy upozornění, jako je push notifikace, hovor nebo e-mail.
  • Šetří místo i další svorky v rozvaděči, protože každý výstup lze jistit podle konkrétního průřezu vodiče.

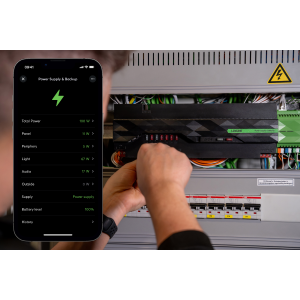

Plná kontrola – vše na dosah ruky
Plná kontrola – vše na dosah ruky

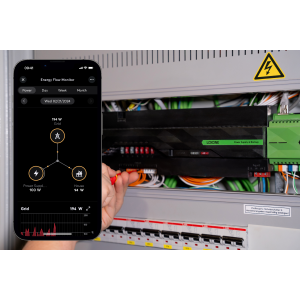

Bezproblémová integrace do řešení energetického managementu od LOXONE:

  • Měření spotřeby: měření výkonu všech 7 jednotlivých kanálů i celkového výkonu
  • Statistiky: automatický záznam a zobrazení průběhů výkonu i hodnot elektroměrů
  • Přehled bez námahy: bezproblémová, automatická integrace do monitoru toku energie
  • I při výpadku proudu: vždy víte, jak dlouho ještě baterie dokáže budovu napájet
Napájecí zdroj s přesahem
Napájecí zdroj s přesahem

Power Supply & Backup lze instalovat nezávisle na systému LOXONE a zařízení používat s baterií pro funkci záložního napájení.

Která baterie je vhodná?
Která baterie je vhodná?

Doporučené jsou 36 V DC olověné akumulátory (např. uzavřené gelové nebo AGM baterie) s kapacitou až 200 Ah (podrobnosti viz dokumentace).

Energie pro celou budovu
Energie pro celou budovu

S jedním produktem zajistíte energeticky efektivní provoz i zabezpečení celé budovy. Ušetříte místo v rozvaděči i náklady.

Power Supply & Backup – srovnání


Tradiční napájení zdroje

Power Supply & Backup

Výstupní napětí 24 V

✔

✔

Včetně pojistek

✕

✔

Zabudovaná funkce měření energie

✕

✔

Monitorování výkonu

✕

✔

Zabudovaná funkce zálohování

✕

✔

Počet jednotek na DIN liště

25TE

18TE

Čas instalace

3h

0,5h

Napájení v pohotovostním režimu

22W

8W

Cena

€€€

€

Tip: Pokud je router, ke kterému je Miniserver připojen, napájen přes napěťový regulátor připojený k Power Supply & Backup, zůstane Miniserver zvenku přístupný a bude vás nadále informovat.

Datasheet

AC Input (mains voltage)

Nominal voltage 208 … 240VAC, 50 … 60Hz
Input current nominal / peak 4.6A / 6.9A
Inrush current 15A
Efficiency typ. 94%
Power consumption no load 4W
Power factor 0.96

DC Outputs

Output voltage 24 … 27VDC (adjustable in LOXONE Config)
Total current nominal load (continuous) Mains powered: 40A
Battery powered: 25A
Total current peak load (10sec) Mains powered: 60A
Battery powered: 40A

Layout of outputs 7 outputs with up to 10A each
individually protected by user replaceable fuses
Notification of defective fuses by LEDs and software
Power measurement for each output
mains isolated, SELV and PELV capable
GND terminals internally connected
Thermally and overload protected by shutdown of total load
Fuse type Blade type Mini Automotive Fuse 32V, APM/ATM
Littelfuse® 297
max. 15A

Battery Input

Nominal voltage 36VDC
Discharge current peak load 25A
Discharge current nominal load 17A
Max. charging current 2A
Battery type Lead-acid, VRLA recommended
Battery capacity max. 200Ah for a single Battery of a 36V pack
Max. length of battery cables 2m / 6.56ft
Battery fuse The battery cable must be suitably fused close to the battery.

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Ambient temperature -25 … 70°C / -13 … 158°F
Derating of 2% / °K above 45°C / 113°F required!
Humidity max. 95 % RH (non-condensing)
Installation Mount on a DIN rail in a suitable distribution enclosure. Ensure
heat dissipation by mounting horizontally in the lower area of
the enclosure and providing a 50mm / 2“ clearance below and
above the unit. Do not cover ventilation openings.
Min. volume of distribution enclosure 100l / 6100 cu in

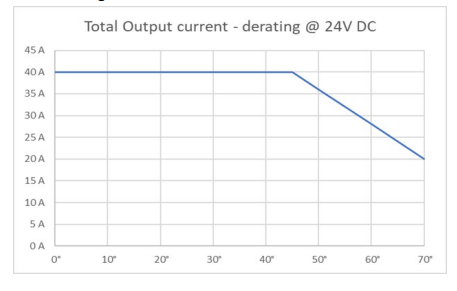

Derating Curve

Derating curve diagram Derating curve diagram

Connection Terminals

Terminal type AC input, DC Outputs: 2EDGK
Battery Input: EC762V
LOXONE Tree: DG220B
Terminal type AC input, DC Outputs: 0.5 ... 2.5mm² / AWG20 ... 12
Battery Input: 0.5 … 4mm² / AWG20 … 10
LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18
Stripping length AC input, DC Outputs: 7mm / 0.28"
Battery Input: 8mm / 0.32"
LOXONE Tree: 5 … 6mm / 0.2 … 0.24"
Tightening torque AC input, DC Outputs: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft
Battery Input: 0.7Nm / 0.52 lbf ft
LOXONE Tree: -

Temperature resistance AC input, DC Outputs: min. 90°C / 194°F
Battery Input: min. 90°C / 194°F"
LOXONE Tree: -40 … 105°C / -40 … 221°F

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 1532g
Total weight 1832g
Product dimensions 324x110x72.37mm / 12.76x4.33x2.85" (LxWxH), 18 division units
Product dimensions drawing Product dimensions drawing
Pack size 372x148x105mm / 14.65x5.83x4.13" (LxWxH)

Certifications & Standards

Safety class IP20
Operation Type 1 (built-in device with permanent wiring and protective conductor)
Degree of pollution 2
Overvoltage category II, according to IEC 62368-1
EMC complies with following standards EN 61000-6-1
EN 61000-6-3
Položka Množství
Mini pojistka 2 A 2
Mini pojistka 10 A 5
Nástroj pro výměnu pojistek 1
Náhradní pojistky 10 A 2
