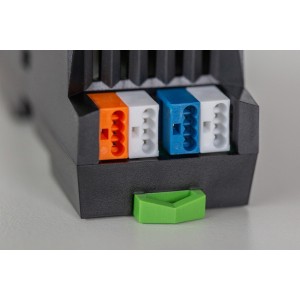

AI Extension

100471
Loxone

LOXONE AI Extension nabízí 4 vstupy pro analogové napěťové signály (např. 0–10 V nebo digitální) a 4 analogové vstupy pro proudové signály (např. 0/4–20 mA).

Vlastnosti:

  • Speciálně navrženo pro průmyslové projekty.
  • 4× napěťové signály (diferenciální):
    • Rozlišení: 0,02 V.
    • Digitální použití (0–28 V).
  • 4× proudové signály (pasivní):
    • Rozlišení: 0,05 mA.
  • 4× vstupy 0–15 V.
  • 4× vstupy 0/4–20 mA.
  • Určeno pro měření analogových senzorů všech typů.
5 010 Kč
Bez DPH
1 052 Kč DPH
6 062 Kč S DPH
Počet
297 ks

Popis

LOXONE AI Extension nabízí 4 vstupy pro analogové napěťové signály (např. 0–10 V nebo digitální) a 4 analogové vstupy pro proudové signály (např. 0/4–20 mA).

Vlastnosti:

  • Speciálně navrženo pro průmyslové projekty.
  • 4× napěťové signály (diferenciální):
    • Rozlišení: 0,02 V.
    • Digitální použití (0–28 V).
  • 4× proudové signály (pasivní):
    • Rozlišení: 0,05 mA.
  • 4× vstupy 0–15 V.
  • 4× vstupy 0/4–20 mA.
  • Určeno pro měření analogových senzorů všech typů.
Detaily produktu
100471
297 ks

Parametry

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
9 … 28 V DC
Electrical Specifications: Power consumption
typ. 0.10 W
Electrical Specifications: Power loss at max. load
0.58 W
Interfaces: LOXONE Link
Connection with Miniserver
Ambient Conditions: Temperature
-40 … 70 °C / -40 … 158 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Terminal type
24 VDC & LOXONE Link; Inputs; DG220B; -
Connection Terminals: Wire cross-section
0.25 … 0.8 mm² / AWG 23 … 18; 0.14 … 0.5 mm² / AWG 26 … 20
Connection Terminals: Stripping length
5 mm / 0.2"; 7 mm / 0.28"
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F; -40 … 70 °C / -40 … 158 °F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
57 g
Weight & Dimensions: Product dimensions
88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Inputs: Analogue (1-4)
For DC voltage signals (differential); Range: -25 ... 0 ... 25 V; Resolution: 0.02 V; Ri: 2.3 MOhm; When Used as Digital Inputs:; Logic 0: 0 ... 0.5 V; Undefined: 0.6 ... 1.5 V; Logic 1: 1.6 ... 28 V
Inputs: Analogue (5-8)
For DC current signals (passive); Range: -30...0…30 mA; Resolution: 0.05 mA; Ri: 105 Ohm
Datasheet

Electrical Specifications

Supply voltage 9 … 28 V DC
Power consumption typ. 0.10 W
Power loss at max. load 0.58 W

Inputs

Analogue (1-4) For DC voltage signals (differential)
Range: -25 ... 0 ... 25 V
Resolution: 0.02 V
Ri: 2.3 MOhm
When Used as Digital Inputs:
Logic 0: 0 ... 0.5 V
Undefined: 0.6 ... 1.5 V
Logic 1: 1.6 ... 28 V
Analogue (5-8) For DC current signals (passive)
Range: -30...0…30 mA
Resolution: 0.05 mA
Ri: 105 Ohm

Interfaces

LOXONE Link Connection with Miniserver

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type 24 VDC & LOXONE Link
Inputs
DG220B
-
Wire cross-section 0.25 … 0.8 mm² / AWG 23 … 18
0.14 … 0.5 mm² / AWG 26 … 20
Stripping length 5 mm / 0.2"
7 mm / 0.28"
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 70 °C / -40 … 158 °F

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 57 g
Total weight 92 g
Product dimensions 88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Product dimensions drawing Product dimensions drawing
Pack size 121 x 38 x 62 mm / 4.76 x 1.50 x 2.44” (L x W x H)
Položka Množství
Příbalový leták 1
