Miniserver Compact

100512
Loxone

Vysoce výkonný LOXONE Miniserver Compact v kompaktním provedení – speciálně navržený pro menší rozvaděče. Miniserver Compact má již integrované technologie LOXONE Air, Tree a Tree Turbo a zahrnuje také software pro Audioserver, čímž se stává multimediálním všestranným řešením.

Vlastnosti:

  • 4 digitální vstupy.
  • 2 reléové výstupy, bezpotenciálové.
  • LOXONE Link (přepínatelné na Tree v softwaru): až 30 Extensionů nebo 50 zařízení Tree.
  • LOXONE Tree: až 50 zařízení Tree.
  • LOXONE Tree Turbo: až 10 zařízení Tree Turbo.
  • LOXONE Air: až 128 zařízení Air.
12 870 Kč
Bez DPH
2 703 Kč DPH
15 573 Kč S DPH
Počet
5377 ks

Popis

Vysoce výkonný LOXONE Miniserver Compact v kompaktním provedení – speciálně navržený pro menší rozvaděče. Miniserver Compact má již integrované technologie LOXONE Air, Tree a Tree Turbo a zahrnuje také software pro Audioserver, čímž se stává multimediálním všestranným řešením.

Vlastnosti:

  • 4 digitální vstupy.
  • 2 reléové výstupy, bezpotenciálové.
  • LOXONE Link (přepínatelné na Tree v softwaru): až 30 Extensionů nebo 50 zařízení Tree.
  • LOXONE Tree: až 50 zařízení Tree.
  • LOXONE Tree Turbo: až 10 zařízení Tree Turbo.
  • LOXONE Air: až 128 zařízení Air.
Detaily produktu
100512
5377 ks

Miniserver – nástroj pro automatizaci domácností a budov

Miniserver je mozkem každé instalace LOXONE. Ukážeme vám, jaké jsou rozdíly mezi Miniservery, který Miniserver je vhodný pro jaký účel a jak funguje počáteční konfigurace.

30 50
Lze připojit až 30 Extensionů Lze připojit až 50 zařízení Tree
LOXONE Config & App
LOXONE Config & App

Nejvýkonnější software pro projekty automatizace v domácnostech i budovách. V ceně!

Cloudfree – automatizace s ochranou soukromí
Cloudfree – automatizace s ochranou soukromí

U LOXONE jsou vaše data vždy tam, kam patří: ve vašem Miniserveru. Tam jsou vaše data zpracovávaná. Nedostanou se ven a nedochází k žádné synchonizaci s cloudem. I webové rozhraní funguje přímo v Miniserveru.
Držíme se jasné zásady: Váš projekt, vaše data. Toto právo chráníme na 100 %.

Vzdálený přístup přes Remote Connect
Se speciálně vyvinutou službou Remote Connect se můžete kdykoli a odkudkoli spolehlivě a bezpečně připojit s systému řízení vaší budovy. Plně bez cloudu a třetích stran. Díky skutečnému end-to-end šifrování nejsou vaše data viditelná na internetu.

128 Audio
Lze připojit až 128 zařízení Air Funkce Audioserveru v ceně!
Centrála 100%
Řídicí jednotka pro automatizaci bezpečný a bezúdržbový provoz

Který miniserver je pro mě ten pravý?


Miniserver

Miniserver Compact

Miniserver Go

Číslo položky

100335

100512

100336

Místo montáže

DIN lišta

DIN lišta

Kdekoli

Požadavek na prostor

9 pozic

6 pozic

90 x 90 x 120 mm

LOXONE Air

✔ rozšiřitelné

✔

✔

LOXONE Tree

✔

✔

✔ rozšiřitelné

LOXONE Link

✔

✔

✔

Realizace audia

✔ rozšiřitelné

✔

✔ rozšiřitelné

Rozhraní LAN

✔

✔

✔

Digitální vstupy

8 (rozšiřitelné)

4 (rozšiřitelné)

✔ rozšiřitelné

Analogové vstupy

4 (rozšiřitelné)

✔ rozšiřitelné

✔ rozšiřitelné

Digitální výstupy

8 (rozšiřitelné)

2 (rozšiřitelné)

✔ rozšiřitelné

Rozšiřitelné o Extensiony

✔

✔

✔

Informace o datech v souladu s EU Data Act:

LOXONE Miniserver Compact je propojený produkt ve smyslu nařízení (EU) 2023/2854 (Data Act). V základním nastavení nejsou žádná data odesílána společnosti LOXONE ani třetím stranám. Veškerá data zařízení jsou zpracovávána a ukládána lokálně v Miniserveru. Jakmile si uživatel nakonfiguruje vlastní funkce, může všechna generovaná data získat prostřednictvím otevřeně dokumentovaného rozhraní LOXONE API ve strukturované, strojově čitelné podobě a podle potřeby je dále využívat. Společnost LOXONE neprovádí žádný automatický ani skrytý sběr dat.

Datasheet

Electrical Specifications

Power Supply 10 … 30VDC (Relays work above 19.2V)
Power consumption typ. 2.4W, max. 4.3W
Power loss at max. load 8.4W
Max. inrush current 24 A

Technical Data

Digital Inputs 4 digital inputs: logic 0: 0 ... 2.2V undefined: 2.3 ... 4.9V logic 1: 5 ... 24V Ri=45kΩ
useable as frequency counter: frequency: 1 ... 500Hz min. pulse width: 2ms accuracy: +/- 1Hz
Relay Outputs 2 digital relay outputs, dry contact
250VAC 16A* at cosᵠ =1 or 30VDC 16A*
*Load > 12A: 2.5mm² / AWG12
Power reserve of internal clock 64 hours

Interfaces

LOXONE Link Switchable to Tree in software: up to 30 Extensions or 50 Tree devices, max. 500m
LOXONE Tree up to 50 Tree devices, max. 500m
LOXONE Tree Turbo up to 10 Tree Turbo devices, max. 150 m
LOXONE Air up to 128 Air devices 868MHz (SRD Band Europe), 4 channels, max. 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 channels, max. 13.2mW
Compatible LOXONE antennas:
SMA Stub Antenna 868 MHz (000200)
SMA Rod Antenna 4dBi 868MHz (200151)
SMA Antenna 868 MHz (200048)
Ethernet 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS
TCP/IP, Modbus TCP, UDP
USB USB 2.0: Type A, max. 500mA

Ambient Conditions

Temperature 0 ... 50 °C / 32 ... 122 °F
Humidity max. 95 % RH (non-condensing)

Music Playback

Streaming AirPlay 2, Spotify, TuneIn, internet streaming services, NAS
Compatible USB Drives USB Flash drives: FAT32/NTFS, single partition, max. 2TB
USB Harddrives: FAT32/NTFS, single partition, max. 2TB, max. 500mA power consumption
Audio-filestypes Sample rate MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG up to 192kHz

Connection Terminals

Terminal type DC Supply, Link, Tree, Tree Turbo: DG220B; copper/aluminium, solid wire only
Digital Inputs: FMC 0.5; copper/aluminium, solid wire only
Relay Outputs: MSTB 2.5 HC
Wire cross-section DC Supply, Link, Tree, Tree Turbo: 0.28 … 0.8mm² AWG23 … 18
Digital Inputs: 0.14 ... 0.5mm² AWG26 ... 20
Relay Outputs: 0.2 … 2.5mm² / AWG24 … 12
Load > 12A: 2.5mm² / AWG12
Stripping length DC Supply, Link, Tree, Tree Turbo: 5 … 6mm 0.2 … 0.24"
Digital Inputs: 7mm / 0.28"
Relay Outputs: 7mm / 0.28"
Tightening torque DC Supply, Link, Tree, Tree Turbo: -
Digital Inputs: -
Relay Outputs: 0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft
Temperature resistance DC Supply, Link, Tree, Tree Turbo: -40 … 105°C / -40 … 221°F
Digital Inputs: -40 ... 70 °C / -40 ... 158°F
Relay Outputs: -40 ... 70 °C / -40 ... 158°F

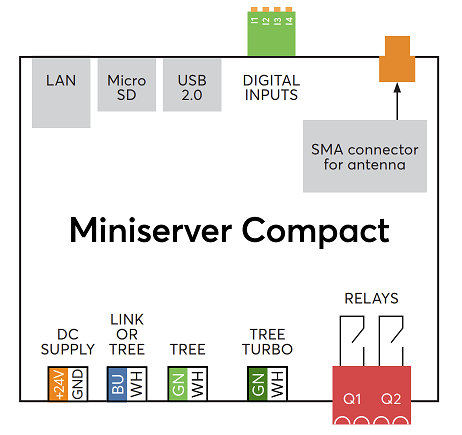

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 170 g
Total weight 220 g
Product dimensions 106.4x88x59mm / 4.19x3.46x2.32” (LxWxH), 6 division units

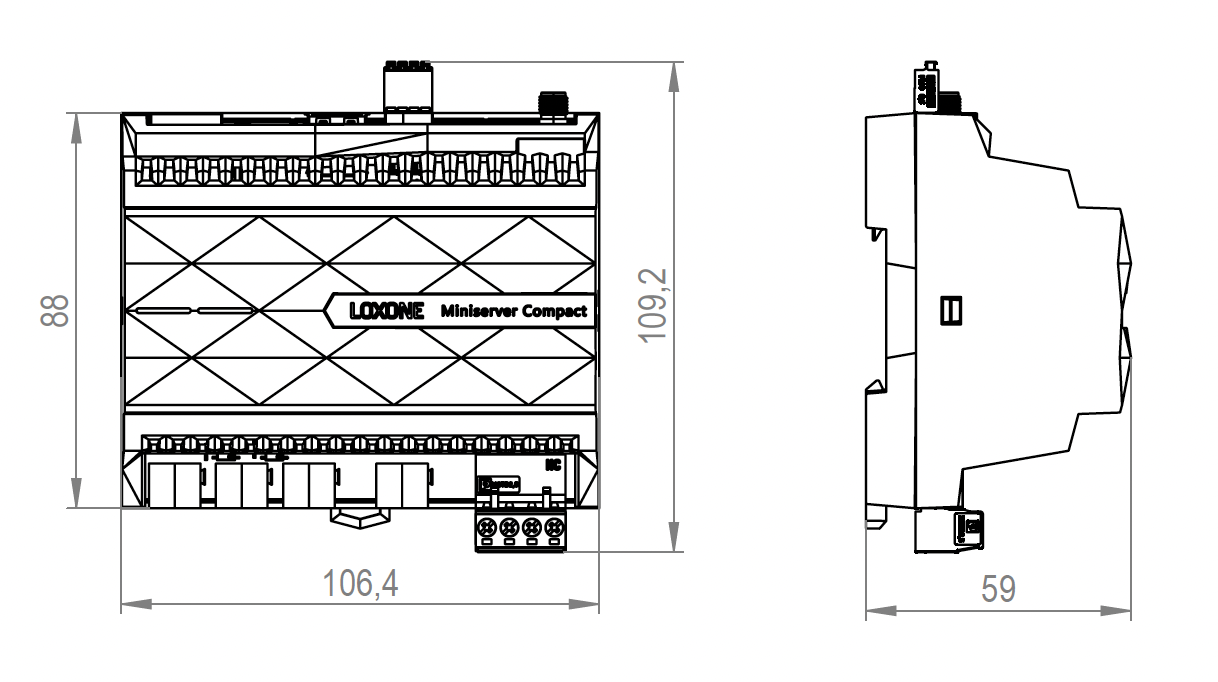

Product dimensions drawing Product dimensions drawing
Pack size 122x116x63 / 4.80x4.57x2.48” (LxWxH)

Certifications & Standards

Operation Type 1 (UL 60730-1, CSA E 60730-1)
Rated impulse voltage for digital output 4 kV (UL60730-1, max. Altitude 2000m)
Degree of pollution 2
Software class A
Certifications UL 60730-1
CSA E60730-1
IEC 60730-1
Položka Množství
120ohmový odpor 1
SD karta (v slotu) 1
IDC Tool (pro krimpování Hlavic Tree a Air) 1
Samolepka LOXONE 1
Příbalový leták 1
