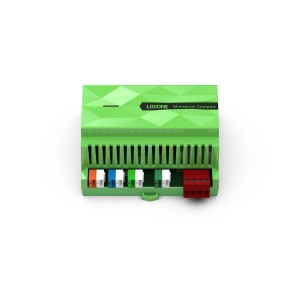

Fan Control Tree
  • Fan Control Tree
  • Fan Control Tree
  • Fan Control Tree

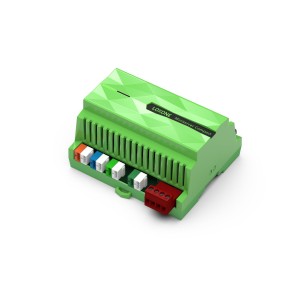

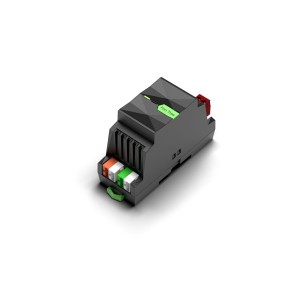

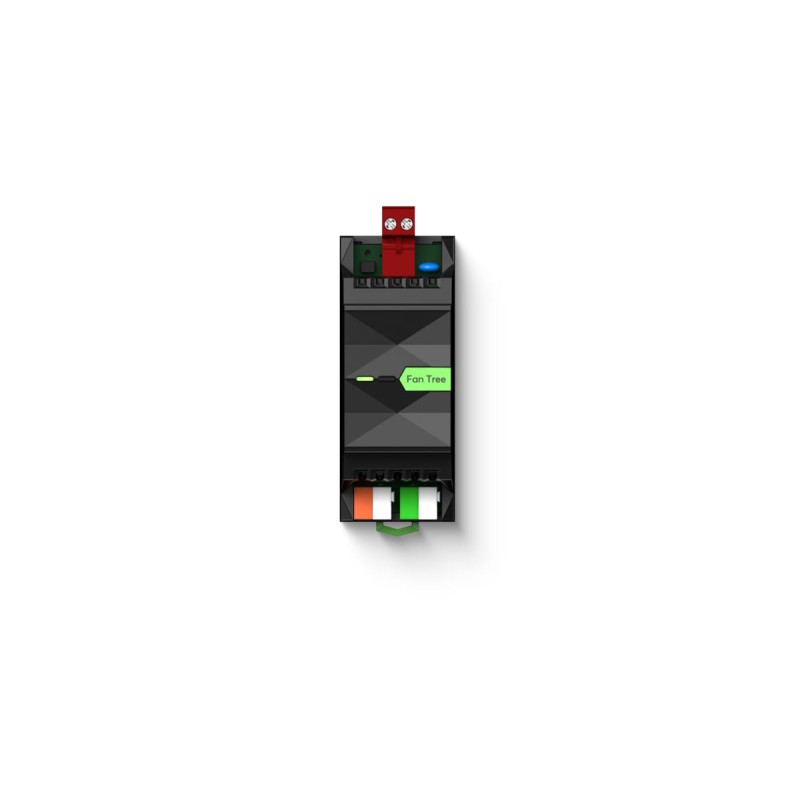

Fan Control Tree

100622
Loxone
Kč3,250
Tax excluded
Kč683 Tax
Kč3,933 Tax included
Quantity
61 Items

Product Details
100622
61 Items

Data sheet

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
18 … 30 VDC
Electrical Specifications: Power consumption
typ. 0.1 W (Off), max. 0.7 W (step "Fast")
Ambient Conditions: Temperature
-20 … 55 °C / -4 … 131 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Terminal type
24 VDC & LOXONE Tree; Ceiling Fan Output; DG220B; MSTB2.5
Connection Terminals: Wire cross-section
0.25 … 0.8 mm² / AWG 23 … 18; 0.2 … 2.5 mm² / AWG 24 … 12
Connection Terminals: Stripping length
5 … 6 mm / 0.2 … 0.24”
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F; -40 … 100 °C / -40 … 212 °F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
90 g
Weight & Dimensions: Product dimensions
88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Connection Terminals: Tightening torque
-; 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
Certifications & Standards: Operation
Type 1 (IEC 60730-1)
Certifications & Standards: Degree of pollution
2
Certifications & Standards: Software class
A
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Outputs: Ceiling fan (1)
Fan voltage: 230 VAC, 50 Hz; Min./ Max. load: 30 W / 120 W; Max. output power loss: 0.3 W with 60 W fan; 4 steps: (Off), Slow, Medium, Fast, Maximum (The available steps can vary within permissible load range.); Speed levels optimized for 60 W
Certifications & Standards: Rated impulse voltage for fan output
4 kV (IEC 60730-1, max. altitude 2000 m)

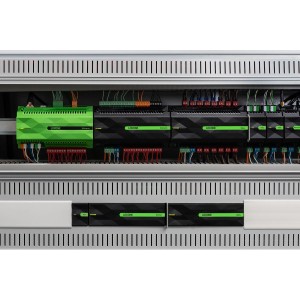

Příklady z praxe (EN)

Co všechno umožňuje Fan Control Tree? Jaké jsou výhody inteligentního řízení ventilátorů? Objevte možné příklady využití.

Upozornění týkající se kompatibility ventilátorů:

Fan Control Tree je optimalizován pro ventilátory na střídavý proud s výkonem 60 W. Minimální zatížení je 30 W, maximální 120 W. U ventilátorů s jiným výkonem než 60 W může být regulace otáček nepřesná.

Kromě specifikací uvedených v technickém listu je třeba dodržovat následující body:

  • Ventilátor nesmí mít integrované dálkové ovládání.
  • Pokud má stropní ventilátor vlastní nastavení rychlosti, musí být nastaven na nejvyšší rychlost.
  • Ovládání integrovaných světel je podporováno pouze v případě, že je k dispozici samostatný vodič pro ovládání světla. Je nutný digitální výstup (např. reléové rozšíření). Pokud je ventilátor vybaven tahovým řetězem pro ovládání osvětlení, musí být nastaven do polohy ZAPNUTO.
  • Směr otáčení ventilátoru nelze změnit pomocí Fan Control Tree. Pokud ventilátor tuto funkci podporuje, je nutné směr otáčení nastavit ručně podle potřeby.

Datasheet

Electrical Specifications

Supply voltage 18 … 30 VDC
Power consumption typ. 0.1 W (Off), max. 0.7 W (step "Fast")

Outputs

Ceiling fan (1) Fan voltage: 230 VAC, 50 Hz
Min./ Max. load: 30 W / 120 W
Max. output power loss: 0.3 W with 60 W fan
4 steps: (Off), Slow, Medium, Fast, Maximum (The available steps can vary within permissible load range.)
Speed levels optimized for 60 W

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Temperature -20 … 55 °C / -4 … 131 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type 24 VDC & LOXONE Tree
Ceiling Fan Output
DG220B
MSTB2.5
Wire cross-section 0.25 … 0.8 mm² / AWG 23 … 18
0.2 … 2.5 mm² / AWG 24 … 12
Stripping length 5 mm / 0.2"
7 mm / 0.28"
Tightening torque -
0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 100 °C / -40 … 212 °F
Stripping length 5 … 6 mm / 0.2 … 0.24”

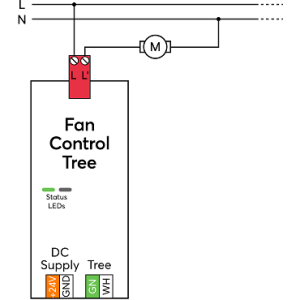

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 90 g
Total weight 107 g
Product dimensions 88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units

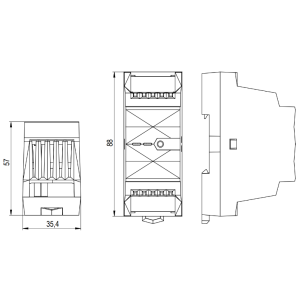

Product dimensions drawing Product dimensions drawing
Pack size 121 x 38 x 62 mm / 4.76 x 1.50 x 2.44” (L x W x H)

Certifications & Standards

Operation Type 1 (IEC 60730-1)
Rated impulse voltage for fan output 4 kV (IEC 60730-1, max. altitude 2000 m)
Degree of pollution 2
Software class A
Položka Množství
Příbalový leták 1
