Data sheet
Díky dobře promyšlené koncepci tlačítek potřebujete v každé místnosti pouze jeden Touch, kterým snadno upravíte osvětlení, stínění a hudbu nebo aktivujete centrální funkce.
Doporučujeme využívat dle našeho tlačítkového standardu: Velké tlačítko pro světlo, malá tlačítka pro stínění a hudbu.
Je integrován senzor pro měření teploty a relativní vlhkosti. Lze tak zavést automatickou regulaci topení, chlazení a ventilace bez dalších senzorů.
Rozdíly ve variantách | |||
Touch Tree | Touch Air | Touch for Nano | |
Č. produktu | 100221, 100222 | 100155, 100180 | 100154, 100181 |
Použití | Novostavba | Modernizace | Modernizace |
Měření teploty a vlhkosti | ✔ | ✔ | ✕ |
Napájení | 24VDC SELV | Baterie (CR2450) | Přes Nano |
| Supply voltage | 9 … 28 V DC |
|---|---|
| Power consumption | typ. 0.115 W |
| Power loss | max. 115mW |
| Temperature | -20 … 70°C / -4 … 158°F |
| Touch points | 5 touch points, capacitive touch detection |
| Temperature detection range | -40 … 125°C / -40 … 257°F; +/- 0.5°C / 0.9°F |
| Humidity detection range | 0 … 100% r.H. +/- 2%, (non condensing) |
| Recommended mounting height | 135cm / 53.15” |
| Humidity | max. 95% r.H. (non condensing) |
|---|
| Click feedback | Yes |
|---|
| Temperature resistance | -40 … 105°C / -40 … 221°F |
|---|
| Wire cross-section | 0.25 … 0.8 mm² / AWG 23 … 18 |
|---|---|
| Stripping length | 5 mm / 0.2” |
| Connection Diagram |
|
|---|
| Colours |

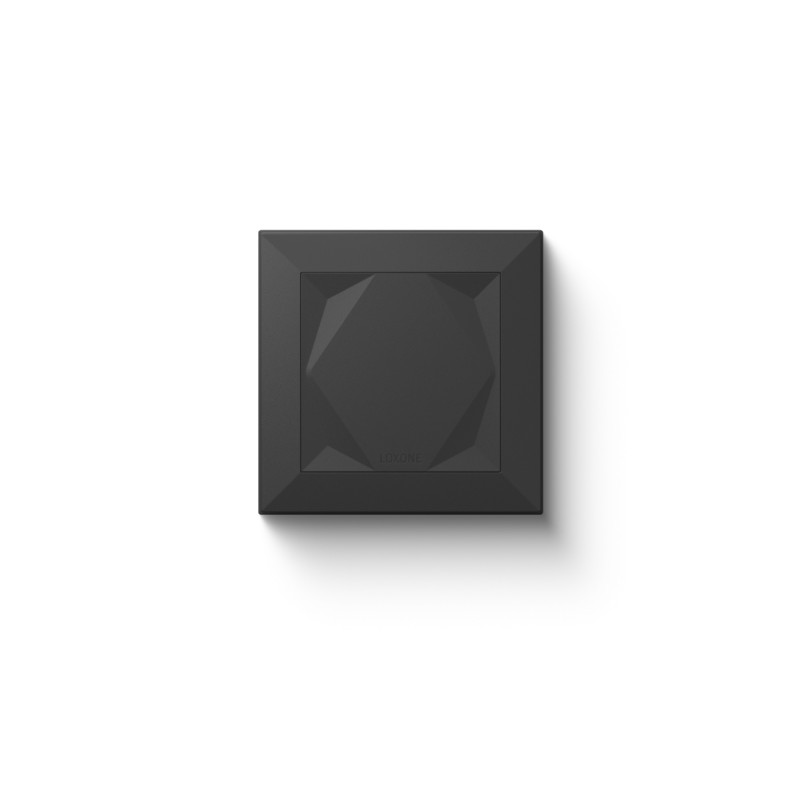

Anthracite: RAL7016 - Part No. 100222 White: RAL9003 - Part No. 100221 |
|---|---|
| Finish | Matte |
| Net weight | 65 g |
|---|---|
| Total weight | 85 g |
| Product dimensions | 80x80x10mm / 3.15x3.15x0.4” (LxWxH) |
| Product dimensions drawing |
|
| Pack size | 98x90x33mm / 3.86x3.54x1.30” (LxWxH) |
| Safety class | IP40 |
|---|
| Položka | Množství |
|---|---|
| Včetně rámečku | 1 |
