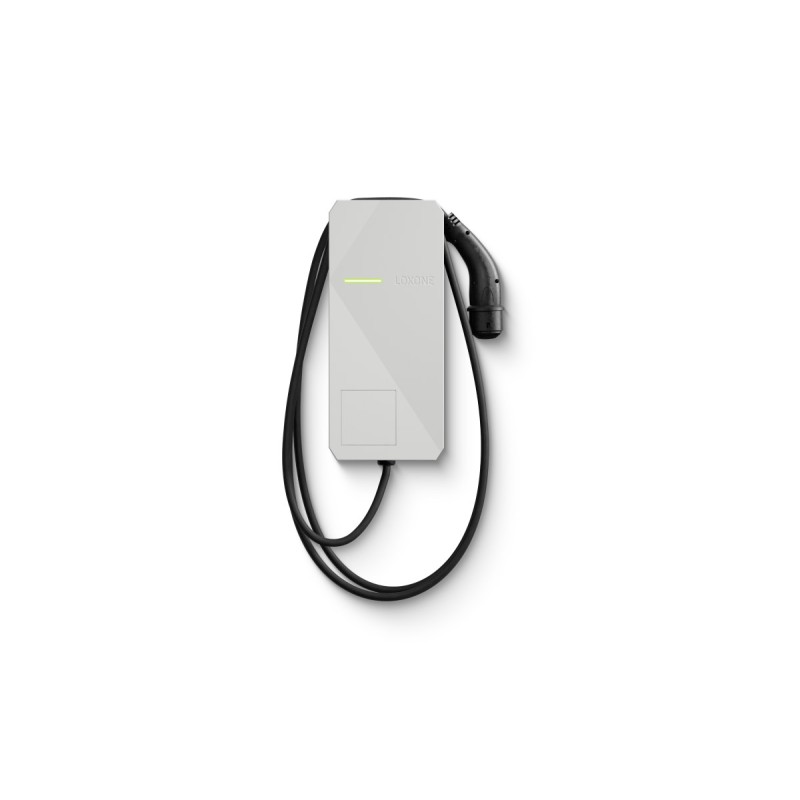

Wallbox 7,4kW 32A Air

100536
Loxone

LOXONE Wallbox umožňuje dynamické nabíjení od 1,38 kW do 7,4 kW pro elektromobily. Rozhraní Air poskytuje veškerou svobodu pro efektivní řízení energie.

 Funkce:

  • Nabíjejte zdarma: Využijte přebytky FVE efektivně.
  • Možnost připojení na spot: Nabíjejte levně, dokonce i bez systému FVE. Ideální pro dynamické tarify elektřiny.
  • Jednoduché ovládání pomocí Touch Pure Flex nebo aplikace LOXONE.
  • Vhodné pro vozové parky: Ochrana vedení a budovy díky optimální distribuci energie.
  • Identifikace uživatele a účtování prostřednictvím NFC.
  • Volitelné rozšíření o tlačítka Touch či měřiče.
  • Až 5 přizpůsobitelných režimů nabíjení.
  • Snadná integrace prostřednictvím Air.
  • Kompatibilní s OCPP.
  • Shody se směrnicí MID lze dosáhnout v kombinaci s elektroměrem Tree.
20 449 Kč
S DPH
Počet
93 ks

Detaily produktu
100536
93 ks
Datasheet

Electrical Specifications

Rated voltage AC Input (mains): 1x 230V, 50-60Hz
24V DC Output: 24V DC
Rated current AC Input (mains): 1x 32A
24V DC Output: max. 100mA
Power consumption AC Input (mains): Standby: 0.6W, charging: 2.5W
24V DC Output: -
A 30mA type A RCD must be connected before each wallbox!
Max. charging power 7.4kW (1 phase 32A)
configurable from 1.38kW to 7.4kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6mA
(IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 3x6mm² + 1x0.5mm²

Interfaces

Loxone Air connection with Miniserver / Air Base Extension
868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p.
915MHz (ISM Band Region 2), 10 channels, max. 13.2mW
Internal antenna
Modbus RTU for connecting Energy meters max. 1 device
max. 3m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 5s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % r.H. (non-condensing)
Ingress protection IP44 (IEC 60529)
IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132cm / 52"
Top edge: 165cm / 65"
Altitude max. 2000 m

Connection Terminals

Terminal type AC Input: DG2216V
Charging Output: DG2206V
DC Output: DG220B
Modbus: SPTAF 1
Wire cross-section AC Input:0.5 ... 16mm² / AWG 20 ... 5
Charging Output: 0.5 ... 6mm² / AWG 20 ... 8
DC Output: 0.28 ... 0.8mm² / AWG 23 ... 18
Modbus: 0.25 ... 0.75mm² / AWG 24 ... 16
Stripping length AC Input: 12mm / 0.47"
Charging Output: 12mm / 0.47"
DC Output: 5 ... 6mm / 0.2 ... 0.24"
Modbus: 8mm / 0.31"
Temperature resistance AC Input: -40 … 105°C / -40 ... 221°F
Charging Output: -40 ... 105°C / -40 ... 221°F
DC Output: -40 ... 105°C / -40 ... 221°F
Modbus: -60 ... 100°C / -76 ... 212°F
Terminal compartment DIN Rail with 158mm / 6.2" width, room for devices with up to 9 division/breaker units

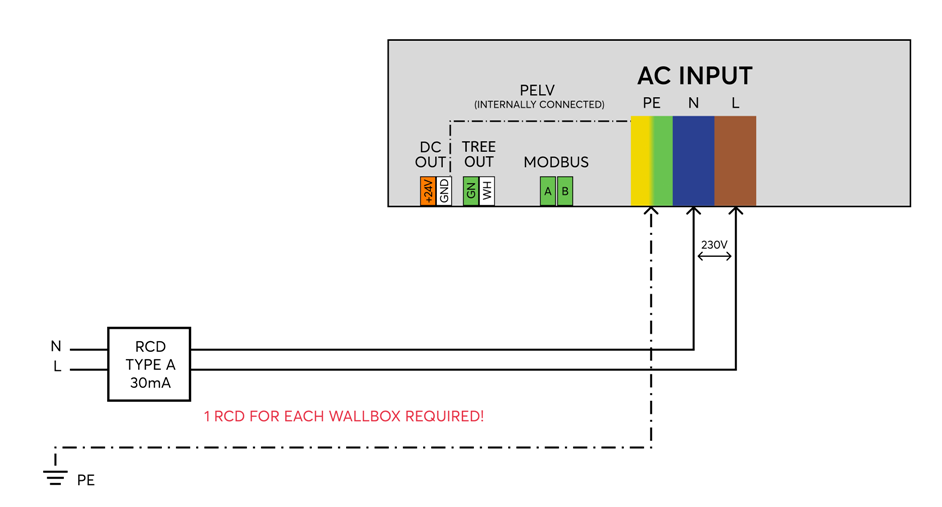

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 3.5 kg
Total weight 4.8 kg
Product dimensions 430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Product dimensions drawing Product dimensions drawing
Pack size 575x330x155mm / 22.64x12.99x6.1" (HxWxD)

Certifications & Standards

Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Položka Množství
Zaslepovací kryt 1x
Dekorativní kryt 1x
Průhledný kryt 1x
Kryt 1x
Montážní rámeček 1x
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 2
Nabíjecí kabel, délka 5 m 1x
Příbalový leták 1x
Pokyny k instalaci 1x
