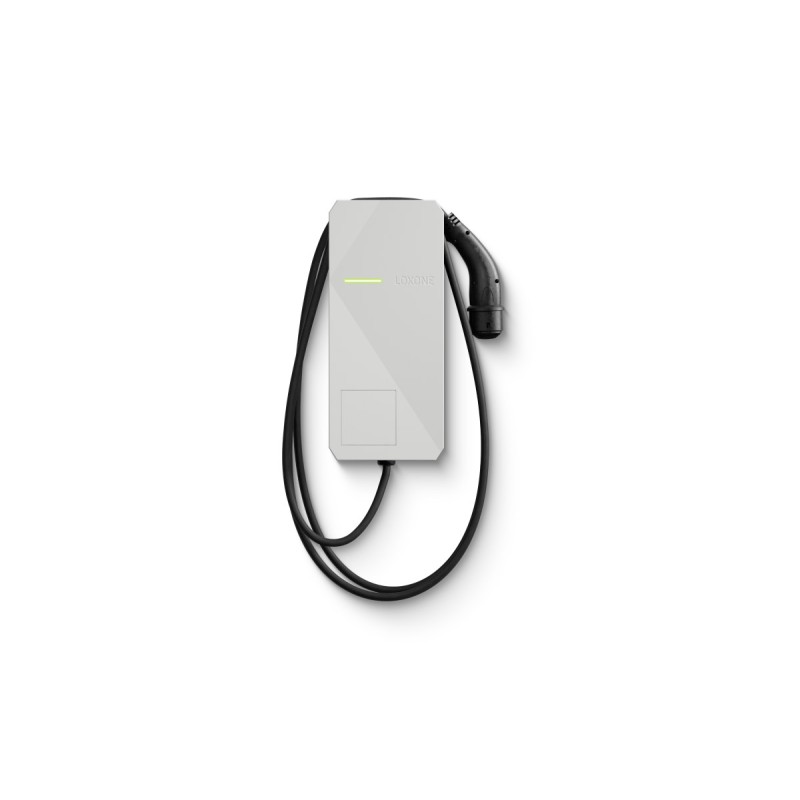

Wallbox 7,4kW 32A Air
  • Wallbox 7,4kW 32A Air
  • Wallbox 7,4kW 32A Air
  • Wallbox 7,4kW 32A Air
  • Wallbox 7,4kW 32A Air
  • Wallbox 7,4kW 32A Air

Wallbox 7,4kW 32A Air

100536
Loxone
Kč16,900
Tax excluded
Kč3,549 Tax
Kč20,449 Tax included
Quantity
113 Items

Product Details
100536
113 Items

Data sheet

Product Characteristics: Colours
Housing: RAL 9005; Decor cover: RAL 9003
Electrical Specifications: Power consumption
AC Input (mains): Standby: 0.6W, charging: 2.5W; 24V DC Output: -; A 30mA type A RCD must be connected before each wallbox!
Ambient Conditions: Temperature
-20 … 50 °C / -4 … 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP44 (IEC 60529)
Connection Terminals: Terminal type
AC Input: DG2216V; Charging Output: DG2206V; DC Output: DG220B; Modbus: SPTAF 1
Connection Terminals: Wire cross-section
AC Input:0.5 ... 16mm² / AWG 20 ... 5; Charging Output: 0.5 ... 6mm² / AWG 20 ... 8; DC Output: 0.28 ... 0.8mm² / AWG 23 ... 18; Modbus: 0.25 ... 0.75mm² / AWG 24 ... 16
Connection Terminals: Stripping length
AC Input: 12mm / 0.47"; Charging Output: 12mm / 0.47"; DC Output: 5 ... 6mm / 0.2 ... 0.24"; Modbus: 8mm / 0.31"
Connection Terminals: Temperature resistance
AC Input: -40 … 105°C / -40 ... 221°F; Charging Output: -40 ... 105°C / -40 ... 221°F; DC Output: -40 ... 105°C / -40 ... 221°F; Modbus: -60 ... 100°C / -76 ... 212°F
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
3.5 kg
Weight & Dimensions: Product dimensions
430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Certifications & Standards: Certifications
Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
Certifications & Standards: Degree of pollution
3
Certifications & Standards: Standards
CE (LVD 2014/35/EU, EMCD 2014/0/EU); IEC 61851-1; IEC 61851-22
Interfaces: LOXONE Air
connection with Miniserver / Air Base Extension; 868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p.; 915MHz (ISM Band Region 2), 10 channels, max. 13.2mW; Internal antenna
Ambient Conditions: Installation
Stationary, surface mount, vertical on wall or charging post
Interfaces: OCPP
1.6 & 2.0.1, NFC Code Touch required
Ambient Conditions: specification_name.impact_protection
IK08 (IEC 62262)
Ambient Conditions: Appliance class
Class I
Ambient Conditions: Recommended mounting height
Cable outlet: 132cm / 52"; Top edge: 165cm / 65"
Ambient Conditions: Altitude
max. 2000 m
Connection Terminals: Terminal compartment
DIN Rail with 158mm / 6.2" width, room for devices with up to 9 division/breaker units
Electrical Specifications: Rated voltage
AC Input (mains): 1x 230V, 50-60Hz; 24V DC Output: 24V DC
Electrical Specifications: Rated current
AC Input (mains): 1x 32A; 24V DC Output: max. 100mA
Electrical Specifications: Max. charging power
7.4kW (1 phase 32A); configurable from 1.38kW to 7.4kW
Electrical Specifications: Charging Mode
Charging mode 3 (IEC 61851-1)
Electrical Specifications: Residual current detection
Internal, RDC-MD, DC 6mA; (IEC 62955)
Electrical Specifications: Charging cable with plug
Type 2 plug (IEC 62196); 5 meter cable, 3x6mm² + 1x0.5mm²
Interfaces: Modbus RTU for connecting Energy meters
max. 1 device; max. 3m wire length; adjustable baud rate & parity; data types: 16 & 32 bit; min. polling cycle: 5s

Řešení nabíjení, které odpovídá na všechny potřeby

Nakupujte, když je levno
Nakupujte, když je levno

Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.

Příklad (4 hodiny nabíjení – 44 kWh):

  • 7,89 CZK od 17–21 hodin
  • 15,18 CZK od 01–05 hodin
Podpora vozových parků
Podpora vozových parků
  • Blok Wallbox Manager rozděluje napájení do více Wallboxů tak, aby byly chráněny pojistky.
  • Priority – Nabíjení co nejrychleji.
  • Eco – Spravedlivě rozděluje energii do více wallboxů.
Přizpůsobení na míru s možností rozšíření

Díky integrované DIN liště a rozhraní Modbus nebo Tree lze integrovat další komponenty pro další funkce:

  • 3-fázový elektroměr: Pro účtování a statistiky.
  • NFC Code Touch: Pro aktivaci nabíjení pomocí NFC tagu nebo kódu.
  • Touch Pure Flex: Pro individuální ovládání nebo pro výběr režimu nabíjení.
  • Touch Pure: Pro ovládání garážových vrat, osvětlení, audia…
Včetně řízení zátěže
Včetně řízení zátěže

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.

  • Jakmile hrozí přetížení, dojde k automatickému snížení výkonu nebo úplnému vypnutí spotřebičů, například Wallboxu.
Bezplatné nabíjení
Bezplatné nabíjení

Díky automatickému přepínání z jednofázového na třífázové nabíjení může být Wallbox aktivován už od 1,38 kW a dokonale tak využít přebytky z fotovoltaiky. Bez ohledu na to, zda máte jednu nebo více nabíjecích stanic – přebytek energie je vždy maximálně zužitkován.

Možnost fakturace
Možnost fakturace
  • Lze účtovat pomocí vhodného elktroměru a NFC Code Touch.
  • Procesy nabíjení se automaticky zaznamenávají a lze je předat k vyúčtování.
  • Díky integraci s Exosphere i napříč lokalitami.
Kompatibilní s OCPP
Kompatibilní s OCPP
  • Napojení na veřejné nabíjecí sítě prostřednictvím OCPP
  • Automatické zpracování nabíjení pro externí uživatele
  • Ad-hoc nabíjení: Snadné použití pomocí QR kódu bez nutnosti registrace nebo smlouvy
Vždy pod kontrolou a stále na očích
Vždy pod kontrolou a stále na očích
  • Jednoduché ovládání v aplikaci nebo prostřednictvím Touch Pure Flex.
  • Až 5 individuálních režimů nabíjení.
  • Zaznamenávejte informace pomocí funkčního bloku Monitorování toků energie.
  • Včetně statistik a záznamů.
Datasheet

Electrical Specifications

Rated voltage AC Input (mains): 1x 230V, 50-60Hz
24V DC Output: 24V DC
Rated current AC Input (mains): 1x 32A
24V DC Output: max. 100mA
Power consumption AC Input (mains): Standby: 0.6W, charging: 2.5W
24V DC Output: -
A 30mA type A RCD must be connected before each wallbox!
Max. charging power 7.4kW (1 phase 32A)
configurable from 1.38kW to 7.4kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6mA
(IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 3x6mm² + 1x0.5mm²

Interfaces

LOXONE Air connection with Miniserver / Air Base Extension
868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p.
915MHz (ISM Band Region 2), 10 channels, max. 13.2mW
Internal antenna
Modbus RTU for connecting Energy meters max. 1 device
max. 3m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 5s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP44 (IEC 60529)
specification_name.impact_protection IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132cm / 52"
Top edge: 165cm / 65"
Altitude max. 2000 m

Connection Terminals

Terminal type AC Input: DG2216V
Charging Output: DG2206V
DC Output: DG220B
Modbus: SPTAF 1
Wire cross-section AC Input:0.5 ... 16mm² / AWG 20 ... 5
Charging Output: 0.5 ... 6mm² / AWG 20 ... 8
DC Output: 0.28 ... 0.8mm² / AWG 23 ... 18
Modbus: 0.25 ... 0.75mm² / AWG 24 ... 16
Stripping length AC Input: 12mm / 0.47"
Charging Output: 12mm / 0.47"
DC Output: 5 ... 6mm / 0.2 ... 0.24"
Modbus: 8mm / 0.31"
Temperature resistance AC Input: -40 … 105°C / -40 ... 221°F
Charging Output: -40 ... 105°C / -40 ... 221°F
DC Output: -40 ... 105°C / -40 ... 221°F
Modbus: -60 ... 100°C / -76 ... 212°F
Terminal compartment DIN Rail with 158mm / 6.2" width, room for devices with up to 9 division/breaker units

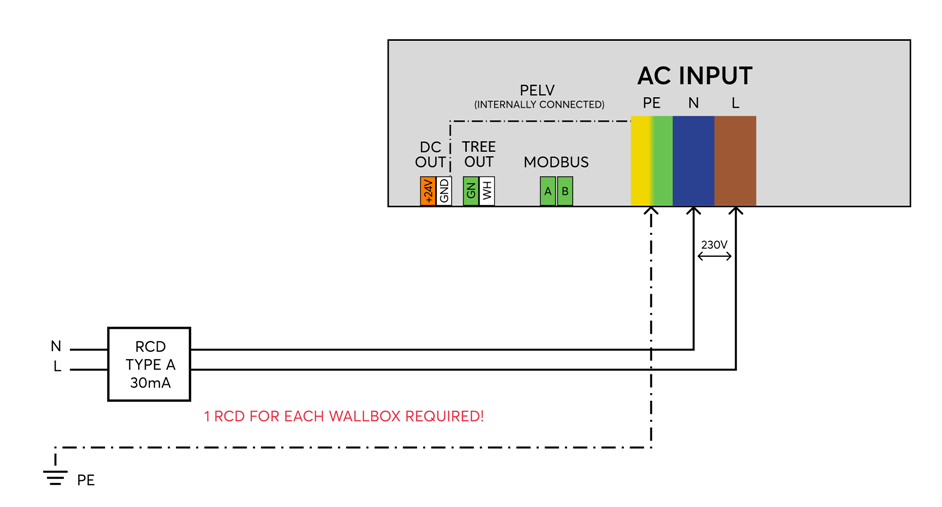

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 3.5 kg
Total weight 4.8 kg
Product dimensions 430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Product dimensions drawing Product dimensions drawing
Pack size 575x330x155mm / 22.64x12.99x6.1" (HxWxD)

Certifications & Standards

Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Položka Množství
Zaslepovací kryt 1
Dekorativní kryt 1
Průhledný kryt 1
Kryt 1
Montážní rámeček 1
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 2
Nabíjecí kabel, délka 5 m 1
Příbalový leták 1
Pokyny k instalaci 1
