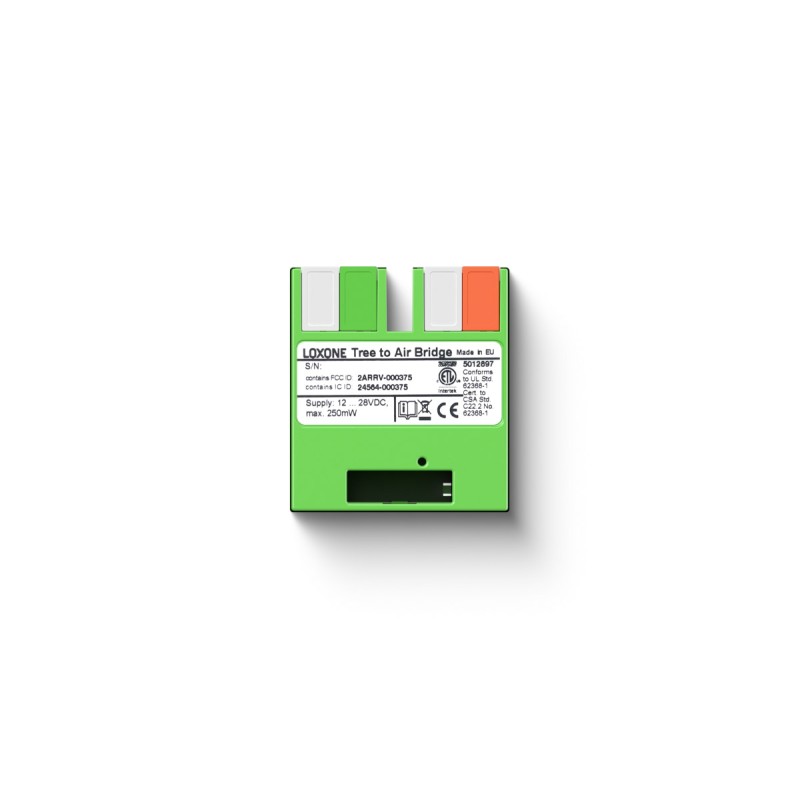

Tree to Air Bridge

100451
Loxone

LOXONE Tree to Air Bridge umožňuje integraci široké škály zařízení vybavených technologií LOXONE Air nebo rozšíření pokrytí bezdrátové sítě LOXONE Air. Připojení je realizováno přes rozhraní Tree.

Vlastnosti:

  • Decentrální instalace, například do každé podomítkové krabice.
  • Flexibilní montáž na libovolnou větev Tree.
  • Podpora až 128 zařízení LOXONE Air.
  • Integrovaná anténa Air.
3 105 Kč
S DPH
Počet
2301 ks

Detaily produktu
100451
2301 ks
Datasheet

Electrical Specifications

Supply voltage 12 … 28 VDC
Power consumption typ. 0.17 W, max. 0.25 W
Power loss at max. load max. 0.25W

Radiation Pattern

Radiation pattern Radiation pattern

Ambient Conditions

Temperature -40 … 70°C / -40 … 158°F
Humidity max. 95% r.H. (non condensing)

Interfaces

Loxone Tree connection with LOXONE Miniserver / Tree Extension
Loxone Air 868MHz (SRD Band Europe), 4 channels available
max. Power 15.1mW e.r.p.
915MHz (ISM Band Region 2), 10 channels available
max. Power 13.2mW

Connection Terminals

Wire cross-section 0.25 … 0.8 mm² / AWG 23 … 18
Stripping length 5 mm / 0.2”
Temperature resistance -40 … 105°C / -40 … 221°F

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 63g
Total weight 74 g
Product dimensions 38.3 x 34.3 x 10.5 mm / 1.50 x 1.35 x 0.41” (L x W x H)
Product dimensions drawing Product dimensions drawing
Pack size 79 x 79 x 41 mm / 3.11 x 3.11 x 1.61” (L x W x H)

Certifications & Standards

Safety class IP20
Položka Množství
Příbalový leták 1x
