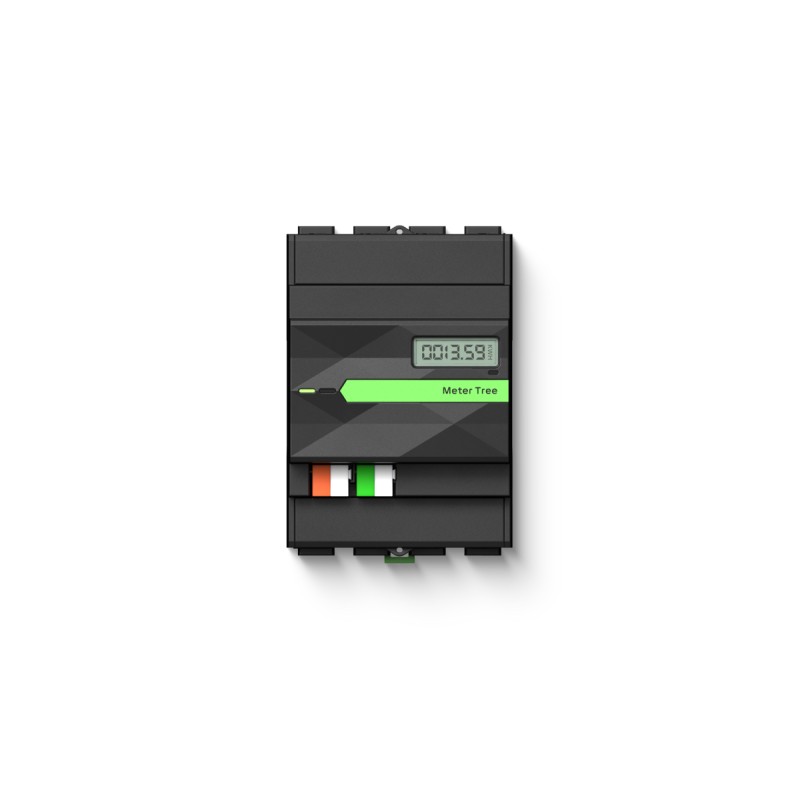

Elektroměr 3fázový Tree

100567
Loxone

LOXONE Elektroměr je přímo připojitelný elektroměr pro montáž na DIN lištu. Umožňuje MID-certifikované a obousměrné měření energie až do 100 A. Naměřené hodnoty lze využít pro energetický management, sledování spotřeby a mnoho dalšího.

 Funkce:

  • Jednoduchá integrace: Díky technologii Tree, bez nutnosti zabývat adresami v databázi.
  • Fakturace: Certifikát MID a plomba.
  • Přehled: Mějte náklady pod kontrolou a vždy mějte přehled o tom, jaká je spotřeba.
  • Živé hodnoty: Zaznamenává i krátké špičky zátěže díky měření každou sekundu.
  • Zabezpečení: Plně integrováno do Zátěžového manageru.
  • Úspory: Ideální pro řízení spotřeby energie díky aktuálním hodnotám.
  • Displej pro odečet a výkon.
  • Plně integrovaný do bloků měřiče.
  • Nastavitelný směr zapojení v softwaru.
4 980 Kč
Bez DPH
1 046 Kč DPH
6 026 Kč S DPH
Počet
4841 ks

Popis

LOXONE Elektroměr je přímo připojitelný elektroměr pro montáž na DIN lištu. Umožňuje MID-certifikované a obousměrné měření energie až do 100 A. Naměřené hodnoty lze využít pro energetický management, sledování spotřeby a mnoho dalšího.

 Funkce:

  • Jednoduchá integrace: Díky technologii Tree, bez nutnosti zabývat adresami v databázi.
  • Fakturace: Certifikát MID a plomba.
  • Přehled: Mějte náklady pod kontrolou a vždy mějte přehled o tom, jaká je spotřeba.
  • Živé hodnoty: Zaznamenává i krátké špičky zátěže díky měření každou sekundu.
  • Zabezpečení: Plně integrováno do Zátěžového manageru.
  • Úspory: Ideální pro řízení spotřeby energie díky aktuálním hodnotám.
  • Displej pro odečet a výkon.
  • Plně integrovaný do bloků měřiče.
  • Nastavitelný směr zapojení v softwaru.
Detaily produktu
100567
4841 ks

Monitorování energie, na které se můžete spolehnout

Dostupné hodnoty

Napětí mezi fází a nulou

Proud

Činný výkon

Odečet spotřeby měřiče

Odečet dodávky měřiče

Zdánlivý výkon

Jalový výkon

Odečet jalové spotřeby měřiče

Odečet jalové dodávky měřiče

Účiník

Fázový posuv

Frekvence

Datasheet

Technical Data

Voltage 100 ... 480 VAC, 50/60Hz
Current max. 100A (per phase)
Power consumption 0.4W
Power loss at max. load 2W per Phase (at 100A)
Power Range: 0.01...99.9 kW / kVAr / kVA
Accuracy: ±1%
Energy Range: 0...999999 kWh / kVArh
consumption and delivery
Accuracy: Class 1 IEC62053, Class B EN50470
Voltage Range: 100…276VAC
Accuracy: ±0.5%
Current Range: 0.05...100A
Accuracy: ±0.5%
Frequency Range: 49...61 Hz
Accuracy: ±0.2%

Operating Conditions - according to MID 2014/32/EU Annex V

Voltage Un: 3x230 / 400 VAC, ± 20 %
Current Imin: 0.5A / Iref: 10A / Imax: 100A
Frequency fn: 50 Hz, ± 2 %
Power factor cos: 0.5 inductive … 0.8 capacitive
Accuracy (Energy) Class B (2%, @ +5°C … +30°C)

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 95 % RH (non-condensing)

Connection Terminals

Wire cross-section AC Mains:
1.5...25mm² / AWG16...3 *
24VDC & LOXONE Tree:
0.28...0.8mm² / AWG23...18
* ferrules required for fine-stranded conductors
Stripping length AC Mains:
14...15mm / 0.55...0.59”
24VDC & LOXONE Tree:
5...6mm / 0.2...0.24"
Tightening torque AC Mains:
3 N.m / 2.21 lbf.ft
24VDC & LOXONE Tree: -
Temperature resistance AC Mains:
-40...70°C / -40…158°F
24VDC & LOXONE Tree:
-40...105 °C / -40...221°F
Screw drive AC Mains:
Pozidriv 2 (PZ2)
24VDC & LOXONE Tree: -

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 352g
Total weight 390 g
Product dimensions 72x105x66mm / 2.83x4.13x2.60" (LxWxH), 4 division units
Product dimensions drawing Product dimensions drawing
Pack size 124x78x72mm / 4.88x3.07x2.83" (LxWxH)

Certifications & Standards

Safety class IP20
ANSI C12.1 compliant Accuracy Class 0.5
