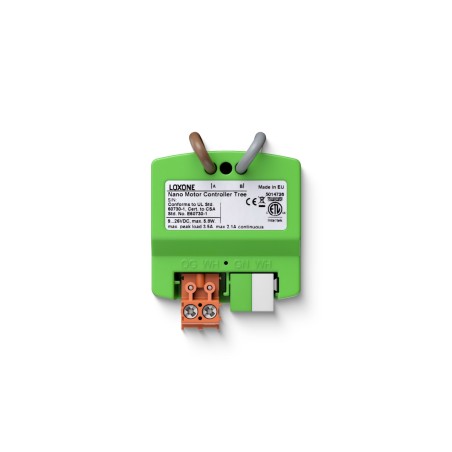

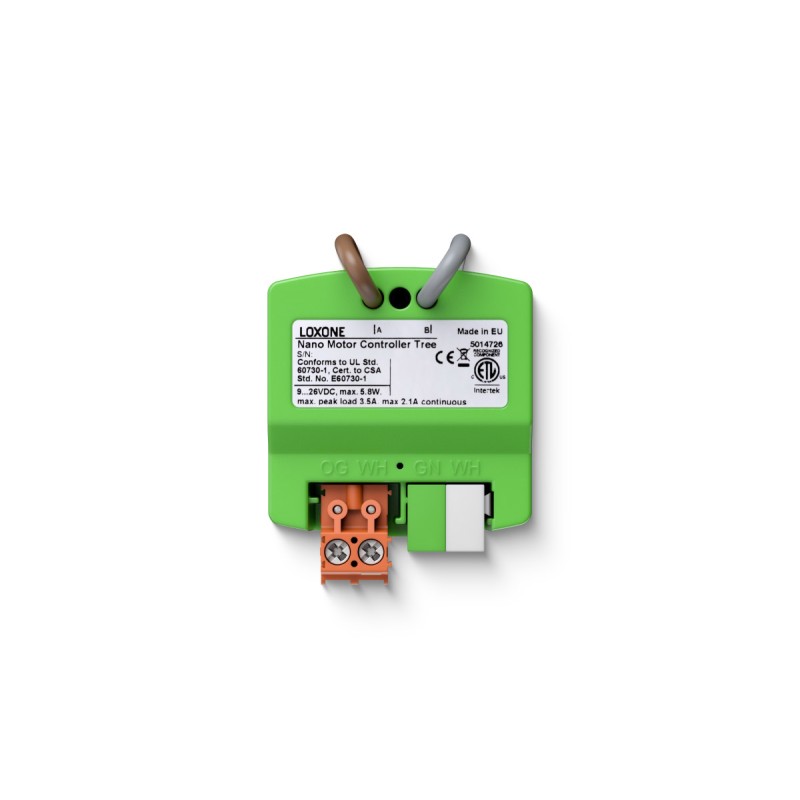

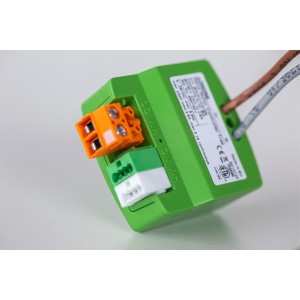

Nano Motor Controller Tree

100473
Loxone

Nano Motor Controller Tree je kompaktní modul se stejnosměrnými výstupy, který se ovládá přes rozhraní LOXONE Tree. Konfigurovatelné výstupy umožňují regulaci rychlosti stejnosměrných motorů nebo stmívání LED světelných zdrojů.

Vlastnosti:

  • 3 provozní režimy: obousměrný motor, jednosměrný motor, PWM stmívání.
  • Integrovaná ochrana proti nadproudu a detekce průtoku proudu.
2 904 Kč
Bez DPH
610 Kč DPH
3 514 Kč S DPH
Počet
438 ks

Popis

Nano Motor Controller Tree je kompaktní modul se stejnosměrnými výstupy, který se ovládá přes rozhraní LOXONE Tree. Konfigurovatelné výstupy umožňují regulaci rychlosti stejnosměrných motorů nebo stmívání LED světelných zdrojů.

Vlastnosti:

  • 3 provozní režimy: obousměrný motor, jednosměrný motor, PWM stmívání.
  • Integrovaná ochrana proti nadproudu a detekce průtoku proudu.
Detaily produktu
100473
438 ks

Parametry

Product Characteristics: Colours
Green: RAL 6018
Electrical Specifications: Supply voltage
9 … 26 VDC
Electrical Specifications: Power consumption
typ. 0.22 W, max. 0.28 W
Electrical Specifications: Power loss at max. load
5.8W ; 1.7W
Ambient Conditions: Humidity
max. 95% r.H. (non condensing)
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
37g
Weight & Dimensions: Product dimensions
39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)
Electrical Specifications: Temperature
-20...50°C / -4...122°F
Certifications & Standards: Safety class
IP20
Electrical Specifications: PWM frequency
1kHz ... 10kHz ; 400Hz
Electrical Specifications: Interfaces
LOXONE Tree:; connection with Miniserver / Tree Extension
Connections: Wire cross-section
Connection Cables (Output): ; 1.5mm² / AWG18; Power Supply: 0.75 ... 2.5mm² /; AWG18 ... 13; LOXONE Tree: 0.25 … 0.8mm² /; AWG23 … 18
Connections: Stripping length
Connection Cables (Output): ; 10mm / 0.4"; Power Supply: 5mm / 0.2”; LOXONE Tree: 5mm / 0.2"
Connections: Temperature resistance
Connection Cables (Output): ; min. 80°C / 176°F for IEC,; min. 75°C / 167°F for UL; Power Supply: ; -40 … 105°C /; -40 … 221°F; LOXONE Tree: ; -40 … 105°C /; -40 … 221°F
Connections: Torque of terminal blocks
Connection Cables (Output): - ; Power Supply: 0.35 ... 0.4Nm /; 0.26 ... 0.3 lbf ft ; LOXONE Tree: -
Connections: Length
Connection Cables (Output): ; 150mm / 5.91"; Power Supply: -; LOXONE Tree: -
Electrical Specifications: Current detection setting range
100mA ... 3500mA
Electrical Specifications: Operating mode
Motor Bidirectional 1 output; Motor Unidirectional 2 outputs; Dimmer 1 output
Electrical Specifications: Maximum total load of outputs
2.1A continuous; 5A peak (
Electrical Specifications: Overcurrent detection setting range
100mA ... 3500mA
Datasheet

Electrical Specifications

Supply voltage 9 … 26 VDC
Power consumption typ. 0.22 W, max. 0.28 W
Operating mode Motor Bidirectional 1 output
Motor Unidirectional 2 outputs
Dimmer 1 output
Maximum total load of outputs 2.1A continuous; 5A peak (
PWM frequency 1kHz ... 10kHz
400Hz
Power loss at max. load 5.8W
1.7W
Current detection setting range 100mA ... 3500mA
Overcurrent detection setting range 100mA ... 3500mA
Interfaces LOXONE Tree:
connection with Miniserver / Tree Extension
Temperature -20...50°C / -4...122°F

Ambient Conditions

Humidity max. 95% r.H. (non condensing)

Connections

Wire cross-section Connection Cables (Output):
1.5mm² / AWG18
Power Supply: 0.75 ... 2.5mm² /
AWG18 ... 13
LOXONE Tree: 0.25 … 0.8mm² /
AWG23 … 18
Stripping length Connection Cables (Output):
10mm / 0.4"
Power Supply: 5mm / 0.2”
LOXONE Tree: 5mm / 0.2"
Length Connection Cables (Output):
150mm / 5.91"
Power Supply: -
LOXONE Tree: -
Torque of terminal blocks Connection Cables (Output): -
Power Supply: 0.35 ... 0.4Nm /
0.26 ... 0.3 lbf ft
LOXONE Tree: -
Temperature resistance Connection Cables (Output):
min. 80°C / 176°F for IEC,
min. 75°C / 167°F for UL
Power Supply:
-40 … 105°C /
-40 … 221°F
LOXONE Tree:
-40 … 105°C /
-40 … 221°F

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 37g
Total weight 59g
Product dimensions 39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)

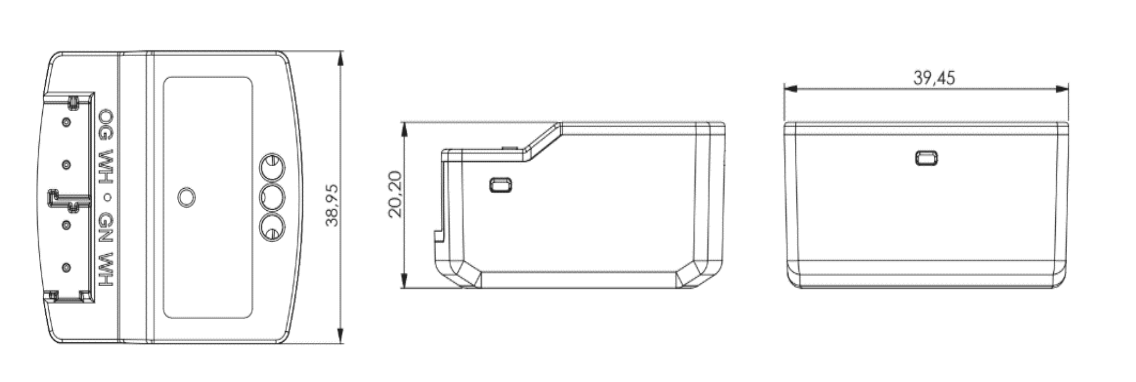

Product dimensions drawing Product dimensions drawing
Pack size 84x80x47mm / 3.31x3.15x1.85” (LxWxH)

Certifications & Standards

Safety class IP20
