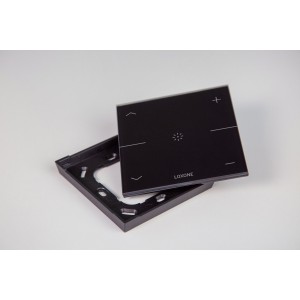

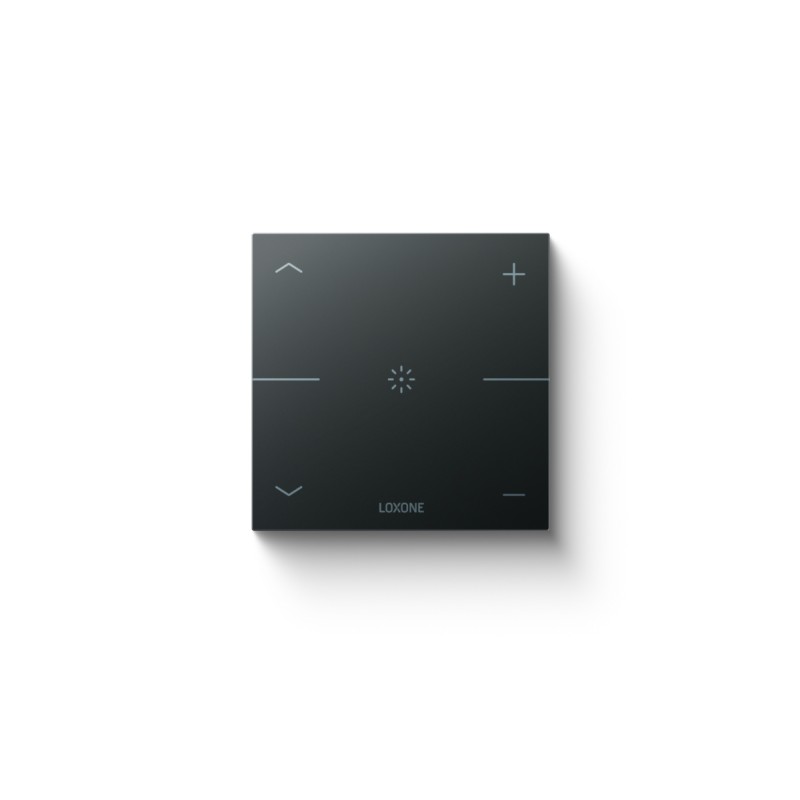

Touch Pure Tree antracitová
  • Touch Pure Tree antracitová
  • Touch Pure Tree antracitová
  • Touch Pure Tree antracitová
  • Touch Pure Tree antracitová

Touch Pure Tree antracitová

100793
Loxone
Kč4,826
Tax excluded
Kč1,013 Tax
Kč5,839 Tax included
Quantity
813 Items

Product Details
100793
813 Items

Data sheet

Product Characteristics: Colours
White: RAL 9002 - Part No. 100792; Anthracite: RAL 9005 - Part No. 100793; Gold: Part. No. 100794
Electrical Specifications: Supply voltage
6 … 30 VDC
Electrical Specifications: Power consumption
typ. 0.049 W, max. 0.095 W
Ambient Conditions: Temperature
-20 … 70 °C / -4 … 158 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP30
Connection Terminals: Terminal type
DG220B
Connection Terminals: Wire cross-section
0.28 … 0.8 mm² / AWG 23 … 18
Connection Terminals: Stripping length
5 … 6 mm / 0.2 … 0.24”
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
110 g
Weight & Dimensions: Product dimensions
90 x 90 x 16 mm / 3.55 x 3.55 x 0.63” (L x W x H)
Certifications & Standards: Certifications
UL 62368-1; CSA C22.2#62368-1
Electrical Specifications: Power loss
max. 0.095 W
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Functional Specifications: Touch points (5)
capacitive touch detection
Functional Specifications: Click feedback
Yes
Functional Specifications: Temperature detection range
-10 … 125 °C ± 0.5 °C /; 14 … 257 °F ± 0.9 °F
Functional Specifications: Humidity detection range
0 … 100 % r.H. ± 2 % (non-condensing)
Functional Specifications: Backlight
Yes
Functional Specifications: Recommended mounting height
135 cm / 53.15"

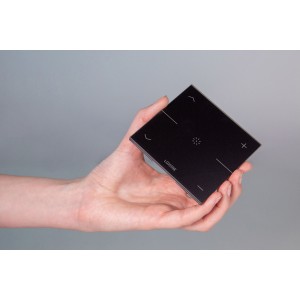

Uživatelská přívětivost se snoubí s designem: Touch Pure

Vysoce kvalitní materiál, čistý design a příjemný povrch – to jsou hlavní rysy zařízení LOXONE Touch Pure. Stručně řečeno: Nejelegantnější způsob ovládání místnosti.

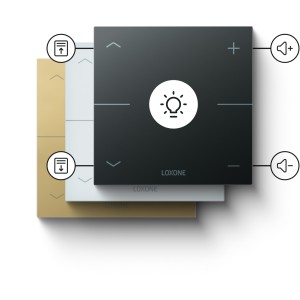

Méně tlačítek, větší přehled
Méně tlačítek, větší přehled

Doporučujeme využívat dle našeho tlačítkového standardu: Velké tlačítko pro světlo, malá tlačítka pro stínění a hudbu.

  • Jedno stisknutí: Ovládání nejdůležitějších funkcí v místnosti.
  • Dvojité a trojité stisknutí: Řízení dalších funkcí, například odchodu z místnosti nebo odchodu z budovy.

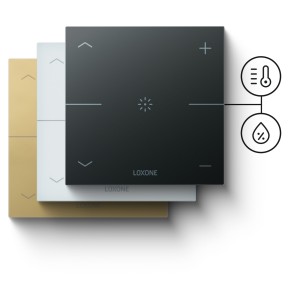

Zajistí optimalizaci klimatu místnosti
Zajistí optimalizaci klimatu místnosti

Je integrován senzor pro měření teploty a relativní vlhkosti. Lze tak zavést automatickou regulaci topení, chlazení a ventilace bez dalších senzorů.

Rozdíly ve variantách


Touch Pure Tree

Touch Pure Air


Touch Pure Tree CO2

Touch Pure for Nano

Napájení

 24VDC

Baterie

24VDC

24VDC

Nano I/O nebo Nano Dimmer Air

Oblast použití

Novostavba

Modernizace

Modernizace

Novostavba

Modernizace

Senzor teploty

✔

✔

✔

✔

✕

Senzor vlhkosti

✔

✔

✔

✔

✕

Čidlo CO₂

✕

✕

✕

✔

✕

Orientační podsvícení

✔

✕

✔

✔

✔

Datasheet

Electrical Specifications

Supply voltage 6 … 30 VDC
Power consumption typ. 0.049 W, max. 0.095 W
Power loss max. 0.095 W

Functional Specifications

Touch points (5) capacitive touch detection
Click feedback Yes
Temperature detection range -10 … 125 °C ± 0.5 °C /
14 … 257 °F ± 0.9 °F
Humidity detection range 0 … 100 % r.H. ± 2 % (non-condensing)
Backlight Yes
Recommended mounting height 135 cm / 53.15"

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Temperature -20 … 70 °C / -4 … 158 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP30

Connection Terminals

Terminal type DG220B
Wire cross-section 0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 5 … 6 mm / 0.2 … 0.24”
Temperature resistance -40 … 105 °C / -40 … 221 °F

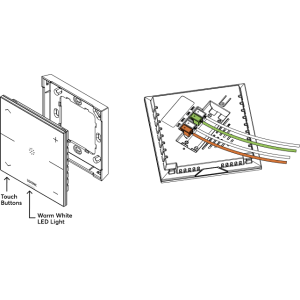

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours White: RAL 9002 - Part No. 100792
Anthracite: RAL 9005 - Part No. 100793
Gold: Part. No. 100794
Finish Matte

Weight & Dimensions

Net weight 110 g
Total weight 136 g
Product dimensions 90 x 90 x 16 mm / 3.55 x 3.55 x 0.63” (L x W x H)

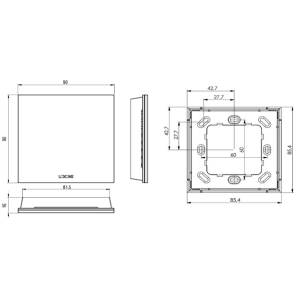

Product dimensions drawing Product dimensions drawing
Pack size 104 x 107 x 39 mm / 4.09 x 4.21 x 1.54” (L x W x H)

Certifications & Standards

Certifications UL 62368-1
CSA C22.2#62368-1
Položka Množství
Montážní rámeček 1
Příbalový leták 1
