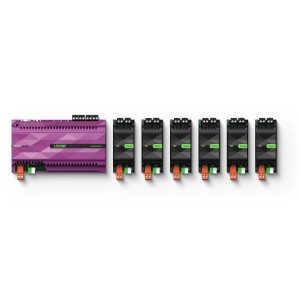

Stereo Extension
  • Stereo Extension
  • Stereo Extension

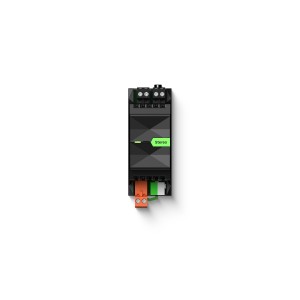

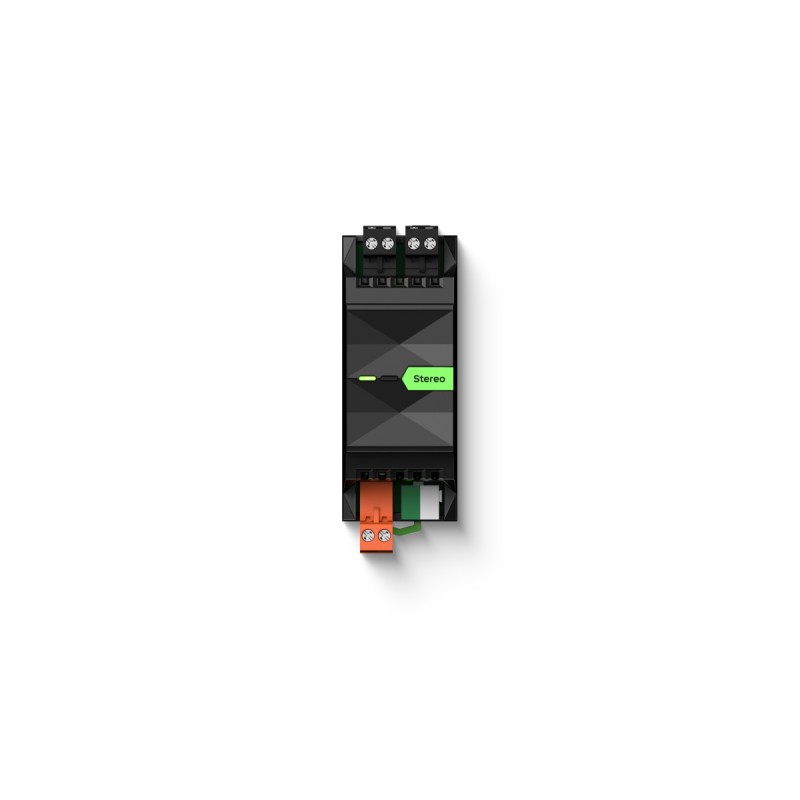

Stereo Extension

100429
Loxone
Kč6,325
Tax excluded
Kč1,328 Tax
Kč7,654 Tax included
Quantity
2909 Items

Product Details
100429
2909 Items

Data sheet

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
18 … 26 VDC
Electrical Specifications: Power consumption
typ. 0.91 W (Standby),; Recommended power supply: min. 36 W
Electrical Specifications: Power loss at max. load
3.4 W
Ambient Conditions: Temperature
0 ... 50 °C / 32 ... 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP10
Connection Terminals: Terminal type
24 VDC & Speaker Outputs; LOXONE Tree Turbo; SPDIF Output; -; DG220B; 3.5 mm/ 1/8" jack
Connection Terminals: Wire cross-section
1 … 2.5 mm² / AWG 17 … 12; 0.25 … 0.8 mm² / AWG 23 … 18; -
Connection Terminals: Stripping length
6 … 7.5 mm / 0.24 … 0.30"; 5 mm / 0.2"; -
Connection Terminals: Temperature resistance
min. 80 °C / 176 °F for IEC, ; min. 75 °C / 167 °F for UL; -40 … 105 °C / -40 … 221 °F; -25 … 85 °C / -13 … 185 °F
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
87 g
Weight & Dimensions: Product dimensions
88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units
Connection Terminals: Tightening torque
0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft; -; -
Certifications & Standards: Standards
UL 62368-1; IEC 62368-1
Electrical Specifications: Nominal power with test signal
24 VDC: 55 W (100 % load, Vin = 0.77 Vrms / 1 kHz - Normal operation), ; max. 120 W peak
Interfaces: LOXONE Tree Turbo
Connection with Audioserver or Miniserver Compact
Outputs: Speaker (2)
Impedance: 4 … 8 Ohm; Sample rate: 44.1 kHz
Outputs: SPDIF (1)
Type: Digital, Electrical; Sample rate: 48 kHz
Amplifier: Type
Class D
Amplifier: Allowed speaker impedance
4 … 8 Ohm
Amplifier: Frequency response
20 … 20 000 Hz
Amplifier: Max. peak power (per channel)
50 W (x2)
Amplifier: Max. RMS power (per channel)
18 W (x2)
Datasheet

Electrical Specifications

Supply voltage 18 … 26 VDC
Power consumption typ. 0.91 W (Standby),
Recommended power supply: min. 36 W
Power loss at max. load 3.4 W
Nominal power with test signal 24 VDC: 55 W (100 % load, Vin = 0.77 Vrms / 1 kHz - Normal operation),
max. 120 W peak

Outputs

Speaker (2) Impedance: 4 … 8 Ohm
Sample rate: 44.1 kHz
SPDIF (1) Type: Digital, Electrical
Sample rate: 48 kHz

Amplifier

Type Class D
Allowed speaker impedance 4 … 8 Ohm
Frequency response 20 … 20 000 Hz
Max. peak power (per channel) 50 W (x2)
Max. RMS power (per channel) 18 W (x2)

Interfaces

LOXONE Tree Turbo Connection with Audioserver or Miniserver Compact

Ambient Conditions

Temperature 0 ... 50 °C / 32 ... 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP10

Connection Terminals

Terminal type 24 VDC & Speaker Outputs
LOXONE Tree Turbo
SPDIF Output
-
DG220B
3.5 mm/ 1/8" jack
Wire cross-section 1 … 2.5 mm² / AWG 17 … 12
0.25 … 0.8 mm² / AWG 23 … 18
-
Stripping length 6 … 7.5 mm / 0.24 … 0.30"
5 mm / 0.2"
-
Tightening torque 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
-
-
Temperature resistance min. 80 °C / 176 °F for IEC,
min. 75 °C / 167 °F for UL
-40 … 105 °C / -40 … 221 °F
-25 … 85 °C / -13 … 185 °F

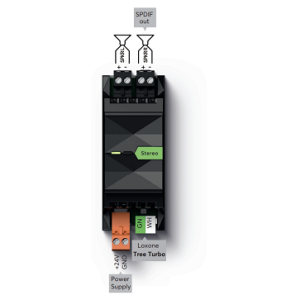

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 87 g
Total weight 105 g
Product dimensions 88 x 35.4 x 57 mm / 3.46 x 1.39 x 2.24” (L x W x H), 2 division units

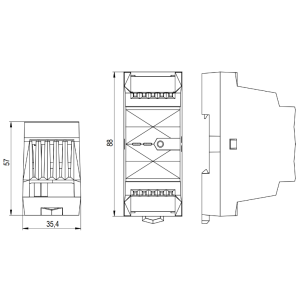

Product dimensions drawing Product dimensions drawing
Pack size 121 x 38 x 62 mm / 4.76 x 1.50 x 2.44” (L x W x H)

Certifications & Standards

Standards UL 62368-1
IEC 62368-1
Položka Množství
Rychlý průvodce 1
Comments (0)
Grade
No customer reviews for the moment.
16 other products in the same category:
Out-of-Stock Touch Pure Flex 24V Air zlatá

Reference: 100880

Touch Pure Flex 24V Air zlatá

(0)
Upozornění: Jde o produkt vyráběný na míru. V momentě objednání se objednávka stává závaznou a nevratnou. Vezměte prosím na vědomí, že model Touch Pure Flex v šedobílé barvě bude k dispozici až od března.
Kč4,529 tax excl.
Kč951 Tax
Kč5,480 tax incl.
More Touch Pure Flex 24V Air zlatá
Out-of-Stock
In stock: 0
Out-of-Stock Wall Display 10″

Reference: 100891

Wall Display 10″

(0)
Tablety na zdi byly vždy jen kompromisem. LOXONE Wall Display 10″ s takovými provizorními řešeními skoncuje. Přináší známé uživatelské rozhraní LOXONE ve velkém, přehledném formátu přímo na vaši zeď. Všechny důležité funkce, od osvětlení a stínění přes vnitřní klima až po audio, vidíte přehledně a ovládáte jediným dotykem. Vyvinuto jako centrální místo ve...
Kč17,050 tax excl.
Kč3,580 Tax
Kč20,630 tax incl.
More Wall Display 10″
Out-of-Stock
In stock: 0
AC Control Tree for Daikin P1P2

Reference: 100600

AC Control Tree for Daikin P1P2

(0)
Poznámka: Pro každou klimatizaci je potřeba jeden AC Control.Rozsah dostupných funkcí závisí na typu klimatizace.Vše ovládáte centrálně přes LOXONE – samostatný dálkový ovladač už nepotřebujete.
Kč4,545 tax excl.
Kč955 Tax
Kč5,500 tax incl.
More AC Control Tree for Daikin P1P2
In stock
In stock: 18
You might also like

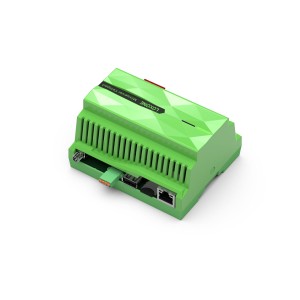

Audioserver
