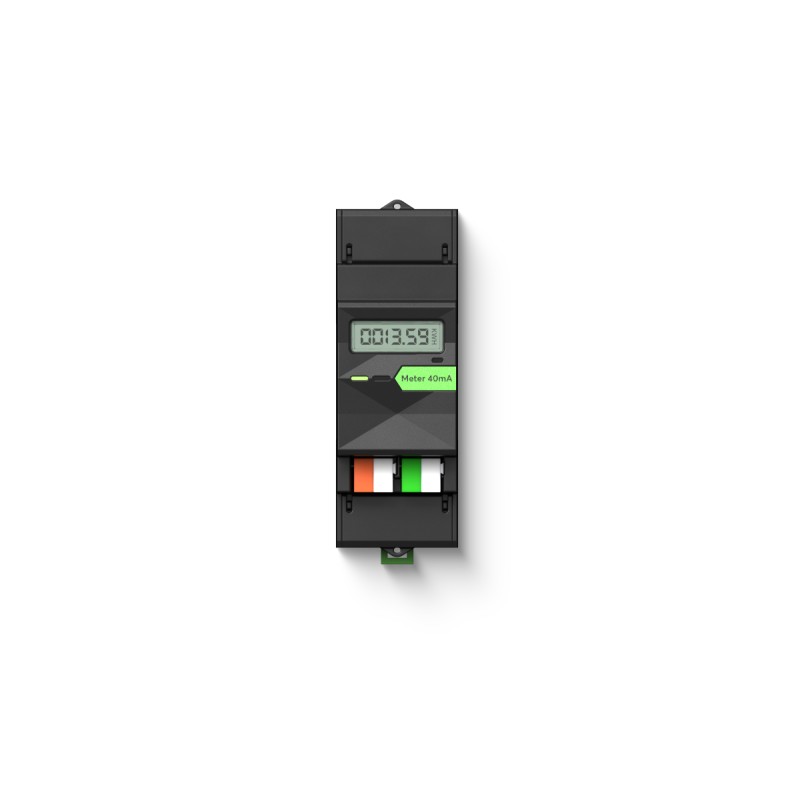

CT Elektroměr 40 mA Tree
  • CT Elektroměr 40 mA Tree
  • CT Elektroměr 40 mA Tree
  • CT Elektroměr 40 mA Tree

CT Elektroměr 40 mA Tree

100694
Loxone
3 730 Kč
Bez DPH
783 Kč DPH
4 513 Kč S DPH
Počet
3542 ks

Popis

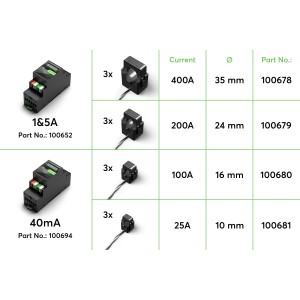

Tento kompaktní, na DIN lištu montovaný, MID certifikovaný elektroměr umožňuje obousměrné měření pomocí tří externích 40mA proudových transformátorů podle vašeho výběru. Nabízí okamžitou detekci výpadku proudu a je ideální pro správu a monitorování energie v obytných a komerčních prostorech.

  • Snadné nastavení: Hladká integrace přes Tree – není nutná konfigurace Modbus
  • Certifikace MID a Třída přesnosti ANSI 0,5
  • Pouze 2 moduly na DIN liště: Poloviční velikost oproti běžným měřičům
  • Přehled: Mějte náklady pod kontrolou a získejte informace o tom, co se spotřebovává
  • Živé údaje: Zachycuje i krátké špičky zatížení s aktualizacemi každou sekundu
  • Bezpečný: Plně integrováno do správy zatížení
  • Ušetřete peníze: Optimalizováno pro správu energie prostřednictvím živého monitorování
  • Displej na zařízení: Zobrazuje aktuální výkon a celkový stav měřiče
  • Ochrana proti výpadku napájení: Okamžitě detekuje výpadky sítě pomocí duálního napájení stejnosměrným/střídavým proudem.
  • Flexibilní volba: Přizpůsobí se vaší instalaci – konfigurovatelné primární proudy od 5 do 9999 A
  • Obousměrné měření energie
Detaily produktu
100694
3542 ks
Datasheet

Supply and Power

Voltage AC / Voltage Inputs (mains)
24 VDC Input
100 ... 480 VAC, 50/60 Hz
10 ... 30 VDC
Current max. 48 mA (per phase)
8 mA
Power consumption —
Power loss at max. load —

Measurement Range

Power Range: 0.01 … 999.9 kW / kVAr / kVA
Accuracy: ± 1 %
Energy Range: 0 … 999999.9 kWh / kVArh
consumption and delivery
Accuracy: Class 2 IEC 62053, Class C EN 50470
Voltage Range: 100 … 277 VAC
Accuracy: ± 0.5 %
Current Range: 0.4 … 48 mA
Accuracy: ± 0.5 %
Frequency Range: 45 … 60 Hz
Accuracy: ± 0.2 %
Supported primary current 5 … 9 999 A

Operating Conditions - according to MID 2014/32/EU Annex V

Voltage Un: 3x230 / 400 VAC, ± 20 %
Current Imin: 0.4 mA / Iref: 40 mA / Imax: 48 mA
Frequency fn: 50 Hz, ± 2 %
Power factor cos: 0.5 inductive … 0.8 capacitive
Accuracy (Energy) Class C (0.5 %, @ +5 °C … +30 °C)

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 90 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type Current & Voltage Inputs
24 VDC & LOXONE Tree
-
DG220B
Wire cross-section 0.5 … 1.5 mm² / AWG 22 … 14
ferrules required for fine-stranded conductors
0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 6 … 7 mm / 0.24 … 0.28”
5 … 6 mm / 0.2 … 0.24"
Tightening torque 0.6 Nm / 0.44 lbf·ft
-
Temperature resistance -40 … 70 °C / -40 … 158 °F
-40 … 105 °C / -40 … 221 °F
Slotted screwdriver 0.5 × 3.5 mm
-

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 145 g
Total weight 167 g
Product dimensions 36 x 100 x 66 mm / 2.83 x 3.64 x 2.60" (L x W x H), 2 division units
Product dimensions drawing Product dimensions drawing
Pack size 120 x 70 x 40 mm / 4.72 x 2.76 x 1.57" (L x W x H)

Certifications & Standards

ANSI C12.1 compliant Accuracy Class 0.5
Položka Množství
Příbalový leták 1
