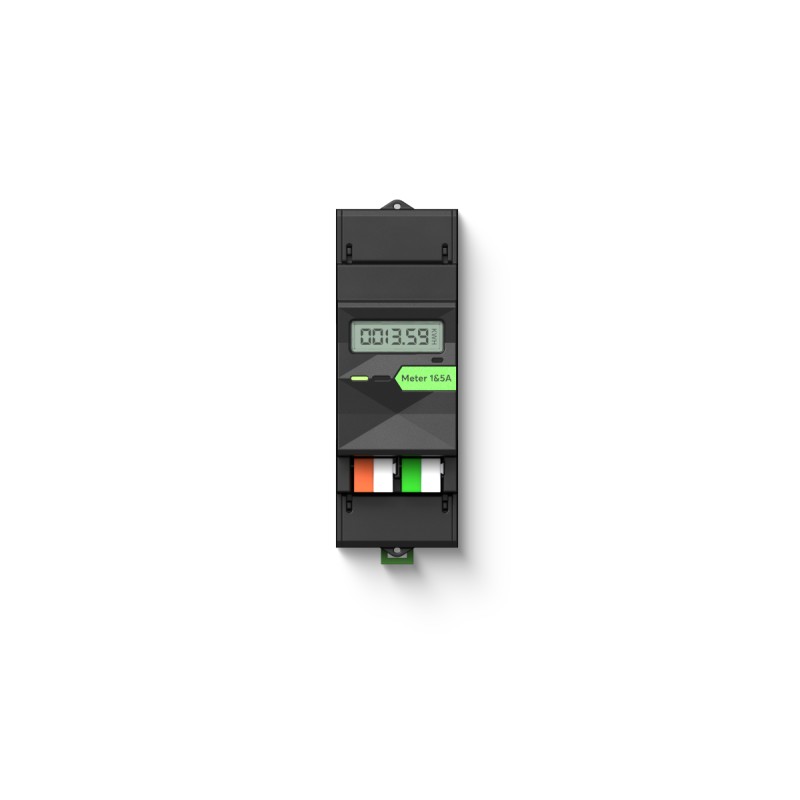

CT Elektroměr 1&5A Tree
  • CT Elektroměr 1&5A Tree
  • CT Elektroměr 1&5A Tree
  • CT Elektroměr 1&5A Tree

CT Elektroměr 1&5A Tree

100652
Loxone
4 230 Kč
Bez DPH
888 Kč DPH
5 118 Kč S DPH
Počet
1752 ks

Popis

Tento kompaktní, na DIN lištu montovaný, MID certifikovaný měřič energie umožňuje obousměrné měření pomocí tří externích proudových transformátorů 1 A nebo 5 A podle vašeho výběru. Nabízí okamžitou detekci výpadku proudu a je ideální pro správu a monitorování energie v komerčních a průmyslových prostředích.

Vlastnosti:

  • Snadné nastavení: Hladká integrace přes Tree – není nutná konfigurace Modbus
  • Certifikace MID a Třída přesnosti ANSI 0,5
  • Pouze 2 moduly na DIN liště: Poloviční velikost oproti konvenčním elektroměrům
  • Sledování: Kontrola nákladů a spotřeby
  • Živé údaje: Zachycuje i krátké špičky zatížení s aktualizacemi každou sekundu
  • Bezpečné: Plně integrováno do správy zatížení
  • Ušetřete peníze: Optimalizováno pro správu energie prostřednictvím živého monitorování
  • Displej na zařízení: Zobrazuje aktuální výkon a celkový stav měřiče
  • Bezpečnostní systém: Okamžitě detekuje výpadky proudu prostřednictvím duálního napájení DC/AC
  • Flexibilní výběr: Přizpůsobí se vaší instalaci – konfigurovatelné primární proudy až do 1999 A (při sekundárním 1 A), až do 9999 A (při sekundárním 5 A).
  • Obousměrné měření energie
Detaily produktu
100652
1752 ks
Datasheet

Supply and Power

Voltage AC / Voltage Inputs (mains)
24 VDC Input
100 ... 480 VAC, 50/60 Hz
10 ... 30 VDC
Current 4 mA
8 mA
Power consumption —
Power loss at max. load —

Measurement Range

Power Range: 0.01 … 999.9 kW / kVAr / kVA
Accuracy: ± 1 %
Energy Range: 0 … 999999.9 kWh / kVArh
consumption and delivery
Accuracy: Class 2 IEC 62053, Class C EN 50470
Voltage Range: 100 … 277 VAC
Accuracy: ± 0.5 %
Current Range: 0.05 … 6 A
Accuracy: ± 0.5 %
Frequency Range: 45 … 60 Hz
Accuracy: ± 0.2 %
Supported primary current 1 … 1 999 A @ 1 A Secondary,
5 … 9 999 A @ 5 A Secondary

Operating Conditions - according to MID 2014/32/EU Annex V

Voltage Un: 3x230 / 400 VAC, ± 20 %
Current Imin: 0.05 A / Iref: 5 A / Imax: 6 A
Frequency fn: 50 Hz, ± 2 %
Power factor cos: 0.5 inductive … 0.8 capacitive
Accuracy (Energy) Class C (0.5 %, @ +5 °C … +30 °C)

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension

Ambient Conditions

Temperature -40 … 70 °C / -40 … 158 °F
Humidity max. 90 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Terminal type Current & Voltage Inputs
24 VDC & LOXONE Tree
-
DG220B
Wire cross-section 0.5 … 1.5 mm² / AWG 22 … 14
ferrules required for fine-stranded conductors
0.28 … 0.8 mm² / AWG 23 … 18
Stripping length 6 … 7 mm / 0.24 … 0.28”
5 … 6 mm / 0.2 … 0.24"
Tightening torque 0.6 Nm / 0.44 lbf·ft
-
Temperature resistance -40 … 70 °C / -40 … 158 °F
-40 … 105 °C / -40 … 221 °F
Slotted screwdriver 0.5 × 3.5 mm
-

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 168 g
Total weight 190 g
Product dimensions 36 x 100 x 66 mm / 2.83 x 3.64 x 2.60" (L x W x H), 2 division units
Product dimensions drawing Product dimensions drawing
Pack size 120 x 70 x 40 mm / 4.72 x 2.76 x 1.57" (L x W x H)

Certifications & Standards

ANSI C12.1 compliant Accuracy Class 0.5
