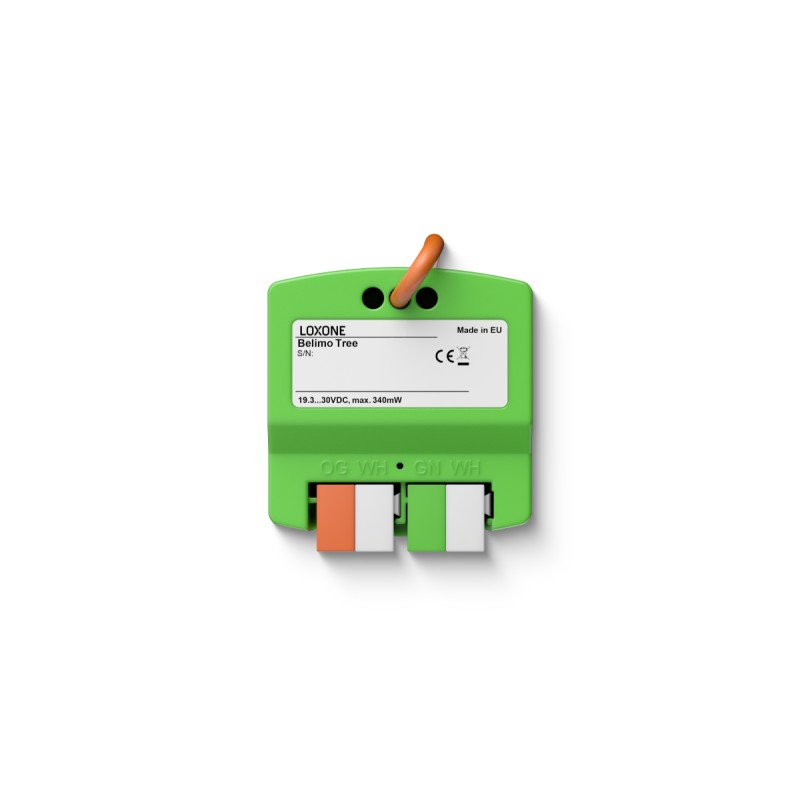

Belimo Tree

100519
Loxone

Společnost Belimo je jedním z předních výrobců pohonů a komponent v oblasti vytápění, větrání a klimatizace. Belimo Tree slouží pro integraci až 16 zařízení pomocí sběrnice MP-Bus a slouží k optimalizaci pohonů klapek, integraci senzorů a měřičů, konfiguraci ventilů a mnoha dalším funkcím. Díky přímé integraci MP-Bus se produkty Belimo stávají přirozeným členem LOXONE Configu a Miniserveru.

3 120 Kč
Bez DPH
655 Kč DPH
3 775 Kč S DPH
Počet
262 ks

Popis

Společnost Belimo je jedním z předních výrobců pohonů a komponent v oblasti vytápění, větrání a klimatizace. Belimo Tree slouží pro integraci až 16 zařízení pomocí sběrnice MP-Bus a slouží k optimalizaci pohonů klapek, integraci senzorů a měřičů, konfiguraci ventilů a mnoha dalším funkcím. Díky přímé integraci MP-Bus se produkty Belimo stávají přirozeným členem LOXONE Configu a Miniserveru.

Detaily produktu
100519
262 ks

Parametry

Product Characteristics: Colours
Green: RAL 6018
Electrical Specifications: Supply voltage
19.3 … 30 VDC
Electrical Specifications: Power consumption
typ. 0.33 W
Electrical Specifications: Power loss at max. load
0.34 W
Ambient Conditions: Humidity
max. 95% r.H. (non condensing)
Connection Terminals: Terminal type
DC Supply, LOXONE Tree: DG220B; MP-Bus: Connecting lead with open end
Connection Terminals: Wire cross-section
DC Supply, LOXONE Tree: 0.28 … 0.8mm² AWG23 … 18; MP-Bus: 1.5mm² / AWG18
Connection Terminals: Stripping length
DC Supply, LOXONE Tree: 5 … 6mm 0.2 … 0.24"; MP-Bus: -
Connection Terminals: Temperature resistance
DC Supply, LOXONE Tree: -40 … 105°C / -40 … 221°F; MP-Bus: min. 80°C / 176°F IEC, min. 75°C / 167°F UL
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
37g
Weight & Dimensions: Product dimensions
39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)
Certifications & Standards: Safety class
IP20
Electrical Specifications: Ambient temperature - line powered
-20 … 70°C / -4 … 158°F
Electrical Specifications: LOXONE Tree
connection with Miniserver / Tree Extension
Interfaces: Belimo MP-Bus
MPL devices exclusive: up to 16; MP-Bus devices mixed: up to 8
Connection Terminals: Length
DC Supply, LOXONE Tree:; MP-Bus: 150mm / 5.91"

Zjistěte všechny detaily o prvku Belimo Tree & Air ve videu

Datasheet

Electrical Specifications

Supply voltage 19.3 … 30 VDC
Power consumption typ. 0.33 W
LOXONE Tree connection with Miniserver / Tree Extension
Power loss at max. load 0.34 W
Ambient temperature - line powered -20 … 70°C / -4 … 158°F

Interfaces

Belimo MP-Bus MPL devices exclusive: up to 16
MP-Bus devices mixed: up to 8

Ambient Conditions

Humidity max. 95% r.H. (non condensing)

Connection Terminals

Terminal type DC Supply, LOXONE Tree: DG220B
MP-Bus: Connecting lead with open end
Wire cross-section DC Supply, LOXONE Tree: 0.28 … 0.8mm² AWG23 … 18
MP-Bus: 1.5mm² / AWG18
Stripping length DC Supply, LOXONE Tree: 5 … 6mm 0.2 … 0.24"
MP-Bus: -
Length DC Supply, LOXONE Tree:
MP-Bus: 150mm / 5.91"
Temperature resistance DC Supply, LOXONE Tree: -40 … 105°C / -40 … 221°F
MP-Bus: min. 80°C / 176°F IEC, min. 75°C / 167°F UL

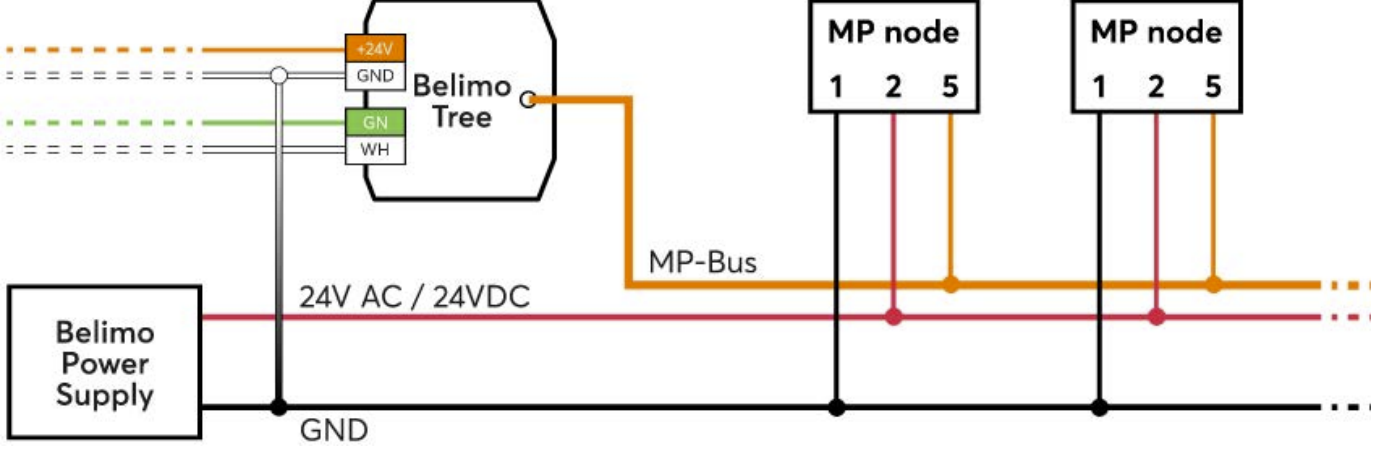

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 37g
Total weight 59g
Product dimensions 39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)

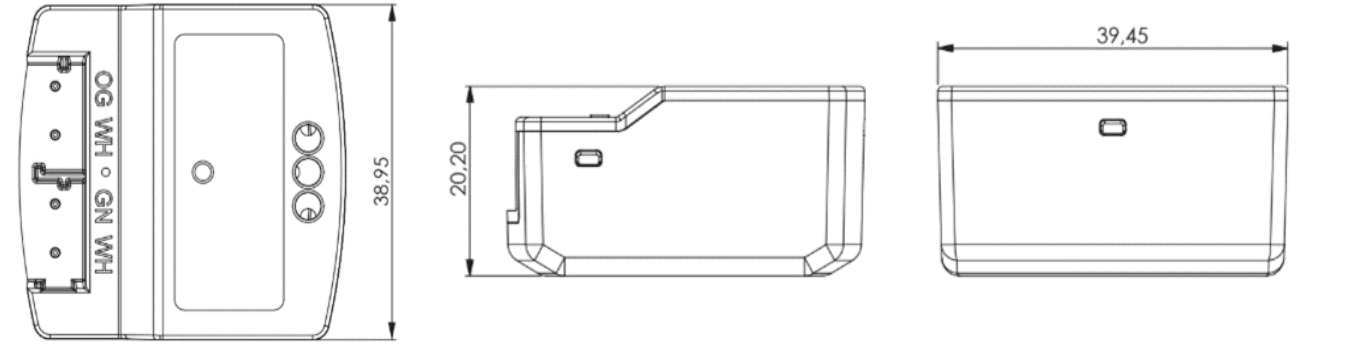

Product dimensions drawing Product dimensions drawing
Pack size 84x80x47mm / 3.31x3.15x1.85” (LxWxH)

Certifications & Standards

Safety class IP20
Položka Množství
Příbalový leták 1
