Nano 2 Relay Tree

100395
Loxone

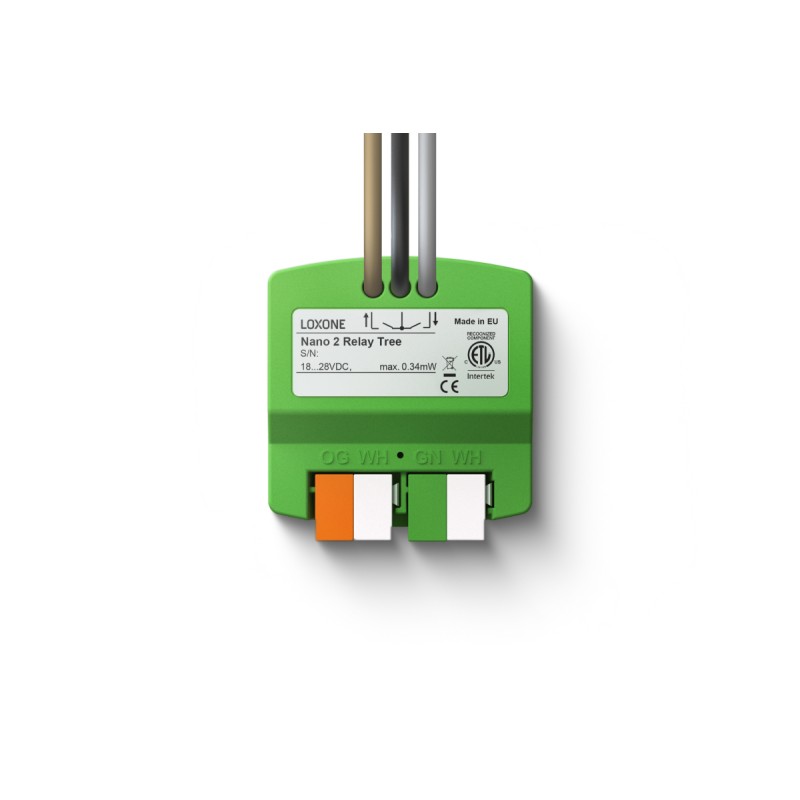

LOXONE Nano 2 Relay Tree je kompaktní modul se 2 reléovými výstupy. Skvěle se hodí pro stínění, ale i pro další univerzální použití v domácnosti i budově.

Vlastnosti:

  • detekce průtoku proudu
  • plně automatické rozpoznání koncových poloh
  • vhodné pro stínění, osvětlení, ventilátory a mnoho dalšího.
2 408 Kč
Bez DPH
506 Kč DPH
2 913 Kč S DPH
Počet
7318 ks

Popis

LOXONE Nano 2 Relay Tree je kompaktní modul se 2 reléovými výstupy. Skvěle se hodí pro stínění, ale i pro další univerzální použití v domácnosti i budově.

Vlastnosti:

  • detekce průtoku proudu
  • plně automatické rozpoznání koncových poloh
  • vhodné pro stínění, osvětlení, ventilátory a mnoho dalšího.
Detaily produktu
100395
7318 ks

Parametry

Product Characteristics: Colours
Green: RAL 6018
Electrical Specifications: Supply voltage
18 … 28 VDC
Electrical Specifications: Power consumption
typ. 0.1 W, max. 0.34 W
Electrical Specifications: Power loss at max. load
2.2 W
Ambient Conditions: Humidity
max. 95% r.H. (non condensing)
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
37g
Weight & Dimensions: Product dimensions
39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)
Electrical Specifications: Max. inrush current
15 A
Electrical Specifications: Outputs
2 digital outputs (Relays), dry contact, shared hot; max. 250VAC 10A at cosᵠ=1 (IEC); or; max. 30VDC 10A; total load max. 12A
Electrical Specifications: Temperature
-40 … 55°C / -40 … 131°F
Certifications & Standards: Safety class
IP20
Connections: Wire cross-section
Connection Cables: 1,5mm² / AWG18; Power Supply & LOXONE Tree: 0.25 … 0.8mm² / AWG23 … 18
Connections: Stripping length
Connection Cables: 5mm / 0.2"; Power Supply & LOXONE Tree: 5mm / 0.2"
Connections: Temperature resistance
Connection Cables: min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL; Power Supply & LOXONE Tree: -40 … 105°C / -40 … 221°F
Electrical Specifications: Minimum load for end stop detection
100mA
Connections: Length
Connection Cables: 150mm / 5,91"; Power Supply & LOXONE Tree: -
Electrical Specifications: Current detection setting range
100 … 5000mA

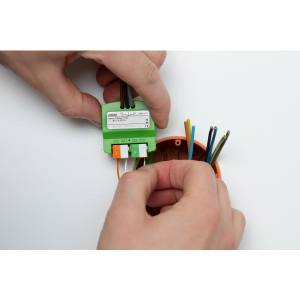

Podomítkový aktor pro každý typ stínění a mnohem víc

Ať už jde o elektrické rolety, závěsy, žaluzie nebo markýzy – s novým podomítkovým modulem Nano 2 Relay Tree snadno a rychle integrujete stínění do jakéhokoliv projektu. Vhodné pro rodinné domy, kanceláře, hotely i další realizace.

Datasheet

Electrical Specifications

Supply voltage 18 … 28 VDC
Power consumption typ. 0.1 W, max. 0.34 W
Power loss at max. load 2.2 W
Minimum load for end stop detection 100mA
Max. inrush current 15 A
Outputs 2 digital outputs (Relays), dry contact, shared hot
max. 250VAC 10A at cosᵠ=1 (IEC)
or
max. 30VDC 10A
total load max. 12A
Current detection setting range 100 … 5000mA
Temperature -40 … 55°C / -40 … 131°F

Ambient Conditions

Humidity max. 95% r.H. (non condensing)

Connections

Wire cross-section Connection Cables: 1,5mm² / AWG18
Power Supply & LOXONE Tree: 0.25 … 0.8mm² / AWG23 … 18
Stripping length Connection Cables: 5mm / 0.2"
Power Supply & LOXONE Tree: 5mm / 0.2"
Temperature resistance Connection Cables: min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL
Power Supply & LOXONE Tree: -40 … 105°C / -40 … 221°F
Length Connection Cables: 150mm / 5,91"
Power Supply & LOXONE Tree: -

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Green: RAL 6018
Finish Matte

Weight & Dimensions

Net weight 37g
Total weight 59g
Product dimensions 39.45x38.95x20.20mm / 1.55x1.53x0.80” (LxWxH)
Product dimensions drawing Product dimensions drawing
Pack size 84x80x47mm / 3.31x3.15x1.85” (LxWxH)

Certifications & Standards

Safety class IP20
