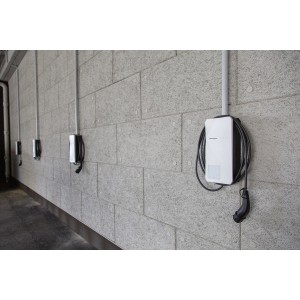

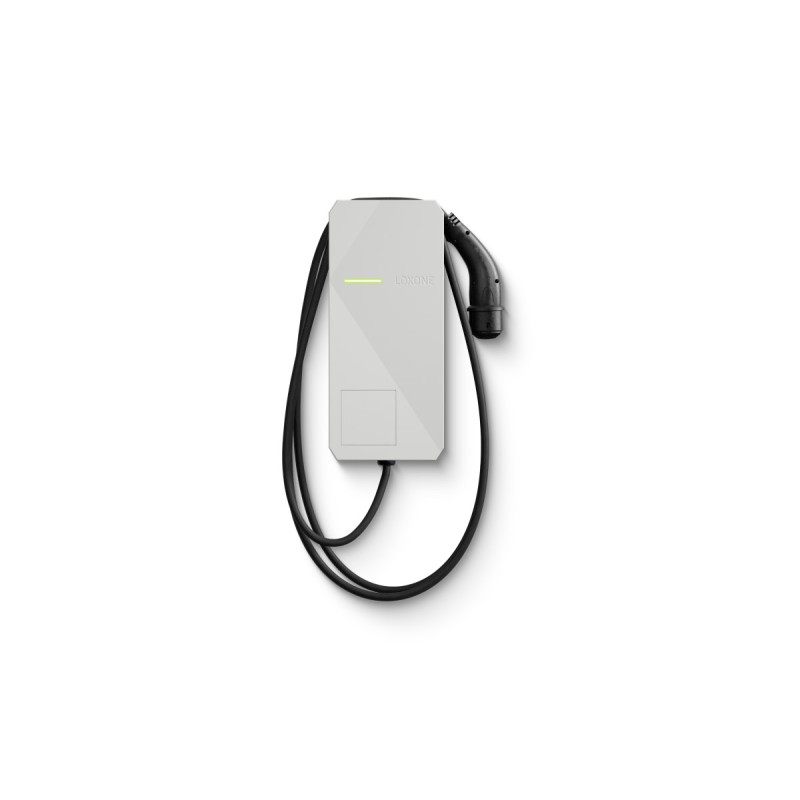

Wallbox 11kW 16A Tree

100526
Loxone

LOXONE Wallbox umožňuje dynamické nabíjení od 1,38 kW do 11 kW pro elektromobily. Rozhraní Tree poskytuje veškerou svobodu pro efektivní řízení energie.

 Funkce:

  • Nabíjejte zdarma: Využijte přebytky FVE efektivně.
  • Možnost připojení na spot: Nabíjejte levně, dokonce i bez systému FVE. Ideální pro dynamické tarify elektřiny.
  • Jednoduché ovládání pomocí Touch Pure Flex nebo aplikace LOXONE.
  • Vhodné pro vozové parky: Ochrana vedení a budovy díky optimální distribuci energie.
  • Identifikace uživatele a účtování prostřednictvím NFC.
  • Volitelné rozšíření o tlačítka Touch či měřiče.
  • Až 5 přizpůsobitelných režimů nabíjení.
  • Snadná integrace prostřednictvím Tree.
  • Kompatibilní s OCPP.
  • Shody se směrnicí MID lze dosáhnout v kombinaci s elektroměrem Tree.
16 900 Kč
Bez DPH
3 549 Kč DPH
20 449 Kč S DPH
Počet
733 ks

Popis

LOXONE Wallbox umožňuje dynamické nabíjení od 1,38 kW do 11 kW pro elektromobily. Rozhraní Tree poskytuje veškerou svobodu pro efektivní řízení energie.

 Funkce:

  • Nabíjejte zdarma: Využijte přebytky FVE efektivně.
  • Možnost připojení na spot: Nabíjejte levně, dokonce i bez systému FVE. Ideální pro dynamické tarify elektřiny.
  • Jednoduché ovládání pomocí Touch Pure Flex nebo aplikace LOXONE.
  • Vhodné pro vozové parky: Ochrana vedení a budovy díky optimální distribuci energie.
  • Identifikace uživatele a účtování prostřednictvím NFC.
  • Volitelné rozšíření o tlačítka Touch či měřiče.
  • Až 5 přizpůsobitelných režimů nabíjení.
  • Snadná integrace prostřednictvím Tree.
  • Kompatibilní s OCPP.
  • Shody se směrnicí MID lze dosáhnout v kombinaci s elektroměrem Tree.
Detaily produktu
100526
733 ks

Parametry

Product Characteristics: Colours
Housing: RAL 9005 ; Decor cover: RAL 9003
Ambient Conditions: Temperature
-20 … 50 °C / -4 … 122 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP44 (IEC 60529)
Connection Terminals: Terminal type
$20c
Connection Terminals: Wire cross-section
0.5 … 6 mm² / AWG 20 … 8; 0.75 … 2.5 mm² / AWG 18 … 13; 0.28 … 0.8 mm² / AWG 23 … 18; 0.25 … 0.75 mm² / AWG 24 … 16
Connection Terminals: Stripping length
12 mm / 0.47"; 5 mm / 0.2”; 5 … 6 mm / 0.2 … 0.24"; 8 mm / 0.31"
Connection Terminals: Temperature resistance
-40 … 105 °C / -40 … 221 °F; -40 … 105 °C / -40 … 221 °F; -40 … 105 °C / -40 … 221 °F; -60 … 100 °C / -76 … 212 °F
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
3.5 kg
Weight & Dimensions: Product dimensions
430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Certifications & Standards: Certifications
Compatible with ChargePoint be.ENERGISED (OCPP 1.6); OVE R37:2024 (AT TOR)
Connection Terminals: Tightening torque
-; 0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft; -; -
Certifications & Standards: Degree of pollution
3
Certifications & Standards: Standards
CE (LVD 2014/35/EU, EMCD 2014/0/EU); IEC 61851-1; IEC 61851-22
Interfaces: Modbus RTU
max. 1 device; max. 3 m wire length; adjustable baud rate & parity; data types: 16 & 32 bit; min. polling cycle: 0.1 s / 1 s
Interfaces: LOXONE Tree
connection with Miniserver / Tree Extension
Ambient Conditions: Installation
Stationary, surface mount, vertical on wall or charging post
Supply and Power: Rated voltage
AC Input (mains); 24 VDC Input; 3 x 230/400 V or 1x 230 V, 50-60 Hz; 18-24 V
Supply and Power: Rated current
AC Input (mains): 3x 16A or 1x 16A; 24V DC Input: max. 400mA
Supply and Power: Power consumption
AC Input (mains): -; 24V DC Input: Standby: 0.3W; charging: 3W; A 30mA type A RCD must be connected before each wallbox!
Charging: Max. charging power
11kW (3 phase 16A); 3.7kW (1 phase 16A); configurable from 1.38kW to 3.7/11kW
Charging: Charging Mode
Charging mode 3 (IEC 61851-1)
Charging: Residual current detection
Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging: Charging cable with plug
Type 2 plug (IEC 62196); 5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²
Interfaces: OCPP
1.6 & 2.0.1, NFC Code Touch required
Ambient Conditions: specification_name.impact_protection
IK08 (IEC 62262)
Ambient Conditions: Appliance class
Class I
Ambient Conditions: Recommended mounting height
Cable outlet: 132cm / 52"; Top edge: 165cm / 65"
Ambient Conditions: Altitude
max. 2000 m
Connection Terminals: Terminal compartment
DIN Rail with 158mm / 6.2" width, room for devices with up to; 9 division/breaker units

Řešení nabíjení, které odpovídá na všechny potřeby

Nakupujte, když je levno
Nakupujte, když je levno

Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.

Příklad (4 hodiny nabíjení – 44 kWh):

  • 7,89 CZK od 17–21 hodin
  • 15,18 CZK od 01–05 hodin
Podpora vozových parků
Podpora vozových parků
  • Blok Wallbox Manager rozděluje napájení do více Wallboxů tak, aby byly chráněny pojistky.
  • Priority – Nabíjení co nejrychleji.
  • Eco – Spravedlivě rozděluje energii do více wallboxů.
Přizpůsobení na míru s možností rozšíření

Díky integrované DIN liště a rozhraní Modbus nebo Tree lze integrovat další komponenty pro další funkce:

  • 3-fázový elektroměr: Pro účtování a statistiky.
  • NFC Code Touch: Pro aktivaci nabíjení pomocí NFC tagu nebo kódu.
  • Touch Pure Flex: Pro individuální ovládání nebo pro výběr režimu nabíjení.
  • Touch Pure: Pro ovládání garážových vrat, osvětlení, audia…
Včetně řízení zátěže
Včetně řízení zátěže

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.

  • Jakmile hrozí přetížení, dojde k automatickému snížení výkonu nebo úplnému vypnutí spotřebičů, například Wallboxu.
Bezplatné nabíjení
Bezplatné nabíjení

Díky automatickému přepínání z jednofázového na třífázové nabíjení může být Wallbox aktivován už od 1,38 kW a dokonale tak využít přebytky z fotovoltaiky. Bez ohledu na to, zda máte jednu nebo více nabíjecích stanic – přebytek energie je vždy maximálně zužitkován.

Možnost fakturace
Možnost fakturace
  • Lze účtovat pomocí vhodného elktroměru a NFC Code Touch.
  • Procesy nabíjení se automaticky zaznamenávají a lze je předat k vyúčtování.
  • Díky integraci s Exosphere i napříč lokalitami.
Kompatibilní s OCPP
Kompatibilní s OCPP
  • Napojení na veřejné nabíjecí sítě prostřednictvím OCPP
  • Automatické zpracování nabíjení pro externí uživatele
  • Ad-hoc nabíjení: Snadné použití pomocí QR kódu bez nutnosti registrace nebo smlouvy
Vždy pod kontrolou a stále na očích
Vždy pod kontrolou a stále na očích
  • Jednoduché ovládání v aplikaci nebo prostřednictvím Touch Pure Flex.
  • Až 5 individuálních režimů nabíjení.
  • Zaznamenávejte informace pomocí funkčního bloku Monitorování toků energie.
  • Včetně statistik a záznamů.
Datasheet

Supply and Power

Rated voltage AC Input (mains)
24 VDC Input
3 x 230/400 V or 1x 230 V, 50-60 Hz
18-24 V
Rated current AC Input (mains): 3x 16A or 1x 16A
24V DC Input: max. 400mA
Power consumption AC Input (mains): -
24V DC Input: Standby: 0.3W
charging: 3W
A 30mA type A RCD must be connected before each wallbox!

Charging

Max. charging power 11kW (3 phase 16A)
3.7kW (1 phase 16A)
configurable from 1.38kW to 3.7/11kW
Charging Mode Charging mode 3 (IEC 61851-1)
Residual current detection Internal, RDC-MD, DC 6 mA, (IEC 62955)
Charging cable with plug Type 2 plug (IEC 62196)
5 meter cable, 5 x 4 mm² + 1 x 0.5 mm²

Interfaces

LOXONE Tree Connection with Miniserver / Tree Extension
Modbus RTU max. 1 device
max. 3 m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1 s / 1 s
OCPP 1.6 & 2.0.1, NFC Code Touch required

Ambient Conditions

Temperature -20 … 50 °C / -4 … 122 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP44 (IEC 60529)
specification_name.impact_protection IK08 (IEC 62262)
Appliance class Class I
Installation Stationary, surface mount, vertical on wall or charging post
Recommended mounting height Cable outlet: 132cm / 52"
Top edge: 165cm / 65"
Altitude max. 2000 m

Connection Terminals

Terminal type $20c
Wire cross-section 0.5 … 6 mm² / AWG 20 … 8
0.75 … 2.5 mm² / AWG 18 … 13
0.28 … 0.8 mm² / AWG 23 … 18
0.25 … 0.75 mm² / AWG 24 … 16
Stripping length 12 mm / 0.47"
5 mm / 0.2”
5 … 6 mm / 0.2 … 0.24"
8 mm / 0.31"
Temperature resistance -40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-40 … 105 °C / -40 … 221 °F
-60 … 100 °C / -76 … 212 °F
Tightening torque -
0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft
-
-
Terminal compartment DIN Rail with 158mm / 6.2" width, room for devices with up to
9 division/breaker units

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Colours Housing: RAL 9005
Decor cover: RAL 9003
Finish Matte

Weight & Dimensions

Net weight 3.5 kg
Total weight 4.8 kg
Product dimensions 430x190x130mm / 16.93x7.48x5.12" (HxWxD)
Product dimensions drawing Product dimensions drawing
Pack size 575x330x155mm / 22.64x12.99x6.1" (HxWxD)

Certifications & Standards

Degree of pollution 3
Standards CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Certifications Compatible with ChargePoint be.ENERGISED (OCPP 1.6)
OVE R37:2024 (AT TOR)
Položka Množství
Zaslepovací kryt 1
Dekorativní kryt 1
Průhledný kryt 1
Kryt 1
Montážní rámeček 1
Šrouby 6×28 mm 2
Šrouby 4×12 mm 6
Šrouby 2,5×10 mm 2
Nabíjecí kabel, délka 5 m 1
Pokyny k instalaci 1
Příbalový leták 1
