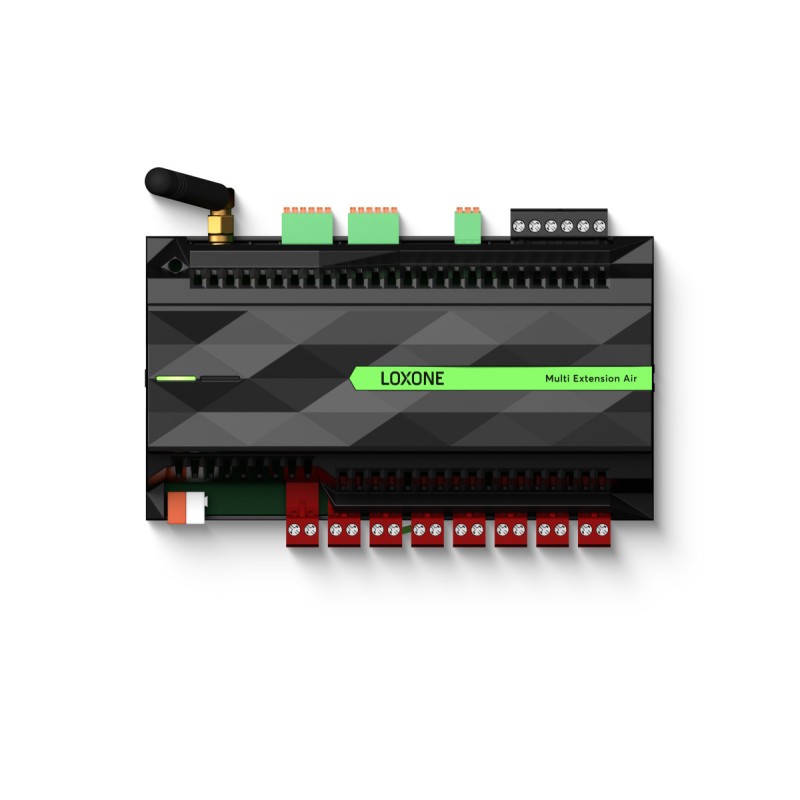

Multi Extension Air

100116
Loxone

LOXONE Multi Extension Air poskytuje 8 výstupů s bezpotenciálovými bistabilními relé, 12 digitálních vstupů, rozhraní 1-Wire a 4 PWM výstupy.

Vlastnosti:

  • Lze umístit kamkoli, což z něj činí nejuniverzálnější Extension pro dodatečné vybavení projektů.
  • 12 digitálních vstupů:
    • 0–28 V DC.
    • Lze použít jako frekvenční čítač (max. 200 Hz).
  • Výstupy:
    • 8× digitální: reléové, bistabilní, bezpotenciálové.
    • 4× PWM: 2,1 A na kanál (12–28 V DC).
  • 1-Wire rozhraní:
    • Podpora až 20 senzorů (max. 50 mA).
13 010 Kč
Bez DPH
2 732 Kč DPH
15 742 Kč S DPH
Počet
182 ks

Popis

LOXONE Multi Extension Air poskytuje 8 výstupů s bezpotenciálovými bistabilními relé, 12 digitálních vstupů, rozhraní 1-Wire a 4 PWM výstupy.

Vlastnosti:

  • Lze umístit kamkoli, což z něj činí nejuniverzálnější Extension pro dodatečné vybavení projektů.
  • 12 digitálních vstupů:
    • 0–28 V DC.
    • Lze použít jako frekvenční čítač (max. 200 Hz).
  • Výstupy:
    • 8× digitální: reléové, bistabilní, bezpotenciálové.
    • 4× PWM: 2,1 A na kanál (12–28 V DC).
  • 1-Wire rozhraní:
    • Podpora až 20 senzorů (max. 50 mA).
Detaily produktu
100116
182 ks

Parametry

Product Characteristics: Colours
Black: RAL 9005
Electrical Specifications: Supply voltage
18 … 28 VDC
Electrical Specifications: Power consumption
typ. 0.34 W, max. 1.74 W
Electrical Specifications: Power loss at max. load
8.7 W
Ambient Conditions: Temperature
-20 … 55 °C / -4 … 131 °F
Ambient Conditions: Humidity
max. 95 % RH (non-condensing)
Ambient Conditions: Ingress protection
IP20
Connection Terminals: Stripping length
6 … 7.5 mm / 0.24 … 0.30”
Connection Terminals: Temperature resistance
min. 80 °C / 176 °F for IEC,; min. 75 °C / 167 °F for UL
Product Characteristics: Mounting type
DIN rail according to EN 50022, 35 mm
Product Characteristics: Finish
Matte
Weight & Dimensions: Net weight
338 g
Weight & Dimensions: Product dimensions
158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)
Interfaces: 1-Wire
max. 20 sensors, max. 50 mA; or 1 iButton key reader; max. 100 ... 300 m wire length (depending on wiring topology)
Connection Terminals: Tightening torque
0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
Certifications & Standards: Operation
Type 1 (EN 60730-1)
Certifications & Standards: Degree of pollution
2
Certifications & Standards: Standards
UL 60730-1; IEC 60730-1
Electrical Specifications: Max. inrush current
24 A
Certifications & Standards: Rated impulse voltage for digital output
2.5 kV (UL 60730-1, max. altitude 2000 m)
Interfaces: LOXONE Air
max. 128 devices; 868 MHz (SRD Band Europe), 4 channels, max. 15.1 mW e.r.p.; 915 MHz (ISM Band Region 2), 10 channels, max. 13.2 mW; SMA connector with 1.8 dBi stub-antenna
Inputs: Digital (12)
Logic 0: 0 … 2.2 VDC; Undefined: 2.2 … 3.8 VDC; Logic 1: 3.8 … 28 VDC; Useable as frequency counter: ; - Max. frequency: 200 Hz; - Min. pulse width: 2.5 ms; - Accuracy: ± 1Hz
Outputs: Digital (8)
bistable, dry contact; max. 250 VAC 16 A at cos = 1 (IEC); max. 250 VAC 15 A at cos = 1 (UL); max. 30 VDC 5 A; total load max. 48 A
Outputs: PWM (4)
2.1 A per channel, 12 … 28 VDC; PWM Frequency:; lighting: 123 Hz; control signal: 26 … 1627 Hz

Nejvšestrannější Extension pro modernizaci

Pro váš bazén
Pro váš bazén

Automatické dopouštění vody, integrovaný alarm, letní osvětlení bazénu, přizpůsobená doba filtrace a mnoho dalšího. Společně s Multi Extension Air přebírá Miniserver řízení bazénu.

Pro vaši saunu
Pro vaši saunu

Umístěte Multi Extension Air nezávisle na Miniserveru, například do podružného rozvaděče. Instalujte lokální tlačítko, zapínejte a vypínejte saunu, nastavte správnou světelnou atmosféru, teplotu a získejte ještě více pohodlí.

Pro vaši zahradu
Pro vaši zahradu

Ve venkovním rozvaděči je pomocí Multi Extension Air řízeno vše od atmosférického zahradního osvětlení přes automatické zavlažování trávníku a květin až po monitoring zahrady.

Pro vaše rekonstrukce
Pro vaše rekonstrukce

Multi Extension Air je ideální řešení pro místa, kde je kabeláž složitá nebo vůbec není možná – s Miniserverem zařízení propojíte snadno a flexibilně, aby byl váš domov ještě chytřejší.

Datasheet

Electrical Specifications

Supply voltage 18 … 28 VDC
Power consumption typ. 0.34 W, max. 1.74 W
Power loss at max. load 8.7 W
Max. inrush current 24 A

Inputs

Digital (12) Logic 0: 0 … 2.2 VDC
Undefined: 2.2 … 3.8 VDC
Logic 1: 3.8 … 28 VDC
Useable as frequency counter:
- Max. frequency: 200 Hz
- Min. pulse width: 2.5 ms
- Accuracy: ± 1Hz

Outputs

Digital (8) bistable, dry contact
max. 250 VAC 16 A at cos = 1 (IEC)
max. 250 VAC 15 A at cos = 1 (UL)
max. 30 VDC 5 A
total load max. 48 A
PWM (4) 2.1 A per channel, 12 … 28 VDC
PWM Frequency:
lighting: 123 Hz; control signal: 26 … 1627 Hz

Interfaces

LOXONE Air max. 128 devices
868 MHz (SRD Band Europe), 4 channels, max. 15.1 mW e.r.p.
915 MHz (ISM Band Region 2), 10 channels, max. 13.2 mW
SMA connector with 1.8 dBi stub-antenna
1-Wire max. 20 sensors, max. 50 mA
or 1 iButton key reader
max. 100 ... 300 m wire length (depending on wiring topology)

Ambient Conditions

Temperature -20 … 55 °C / -4 … 131 °F
Humidity max. 95 % RH (non-condensing)
Ingress protection IP20

Connection Terminals

Wire cross-section 0.05 … 2.5 mm² / AWG 30 … 12
Load > 12 A: min. 2.5 mm² / min. AWG 12
Stripping length 6 … 7.5 mm / 0.24 … 0.30”
Tightening torque 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft
Temperature resistance min. 80 °C / 176 °F for IEC,
min. 75 °C / 167 °F for UL

Connection Diagram

Connection Diagram Connection Diagram

Product Characteristics

Mounting type DIN rail according to EN 50022, 35 mm
Colours Black: RAL 9005
Finish Matte

Weight & Dimensions

Net weight 338 g
Total weight 412 g
Product dimensions 158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H)
Product dimensions drawing Product dimensions drawing
Pack size 180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H)

Certifications & Standards

Operation Type 1 (EN 60730-1)
Rated impulse voltage for digital output 2.5 kV (UL 60730-1, max. altitude 2000 m)
Degree of pollution 2
Standards UL 60730-1
IEC 60730-1
Položka Množství
SMA anténa 1
Příbalový leták 1
